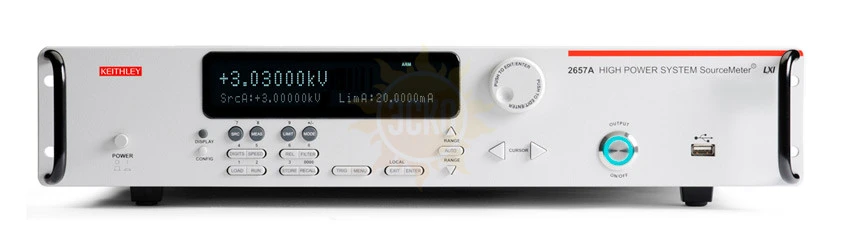

Калибратор-измеритель напряжения и силы тока 2657A

Keithley 2657A, как, впрочем, и все источники-измерители серии 2600A, созданные на платформе SourceMete может быть сконфигурирован как: прецизионный генератор напряжения и тока, импульсный генератор напряжения и тока, прецизионный источник питания, цифровой мультиметр, электронную нагрузку и электронный триггер.

Источник-измеритель Keithley 2657A построен на базе встроенного TSP-процессора и TSP-Link® технологии. Применение TSP-процессора значительно ускоряет процесс измерения и выдачи параметров. Это происходит потому, что программное обеспечение TSP Express Software, необходимое для выполнения измерительной задачи, загружается не с компьютера, а записывается непосредственно в сам прибор.
Использование TSP-Link® технологии позволяет объединять Keithley 2657A, как и приборы серии 2600A и систему измерения параметров полупроводников Keithley 4200 в интегрированные системы до 32 каналов с общей синхронизацией и временем запуска до 500 нс. Для этих целей используются новые модули защиты 2657A-PM-200 и модуль сопряжения и коммутации 2657A-LIM-3.

В общей сложности Keithley 2657A имеет 14 цифровых линий ввода/вывода.

У источника-измерителя Keithley 2657A имеется два режима: оцифровки и интеграции. Каждый режим использует независимые аналого-цифровые преобразователи.
Так в режиме оцифровки применяются 18-ти битные АЦП со скоростью 1.000.000 опер./сек (1 мкс. на точку), что позволяет обеспечить прецизионную точность и выполнить быструю обработку тока и напряжения одновременно.

Для измерения тока и напряжения в режиме интеграции используются два 22-битных АЦП.

Источник-измеритель Keithley 2657A имеет четыре вольтовых диапазона: 200 В/500 В/ 1500 В/ 3000 В при этом наилучшее разрешение в режиме источника составляет 5 мВ, а в режиме измерителя - всего 1 мВ!!! При этом базовая погрешность измерения составляет всего 0,025%.

По току Keithley 2657A имеет десять полных диапазонов от 1 нА до 120 мА с наилучшим разрешением в режиме измерителя 10 фА (в режиме источника - 30 фА) и базовой погрешностью 0,02%

Для удобства сохранения данных и загрузки скрипт-программ у Keithley 2657A есть интерфейс USB, а для высокоэффективного управления источником-измерителем служит интерфейс LXI Class C.

Клибратор-измеритель напряжения и силы тока (источника - измерителя) Keithley 2657A внесен в Государственный реестр средств измерений РФ за номером 61903-15.
