TE7006 - имитатор токовых петель Loop Mate 1

Назначение индикатора токовых петель Loop Mate 1 TE7006:

Модель Time Electronics 7006 является недорогим прибором карманного размера с единственной функцией, предназначенными для тестирования и калибровки токовых петель.

Преимущество TE7006 – простота управления – отсутствие клавиатуры или осуществление сложного выбора. Инженеры могут собрать их и немедленно приступать к работе. Необходимо лишь выбрать цепь 4 – 20мА или 10В и режим TxSim, RxTest, RxSim или TxTest. Оба прибора снабжены внутренним блоком питания генератора токовой петли, который может быть использован для питания петли при необходимости.

Описание индикатора токовых петель Loop Mate 1 TE7006:

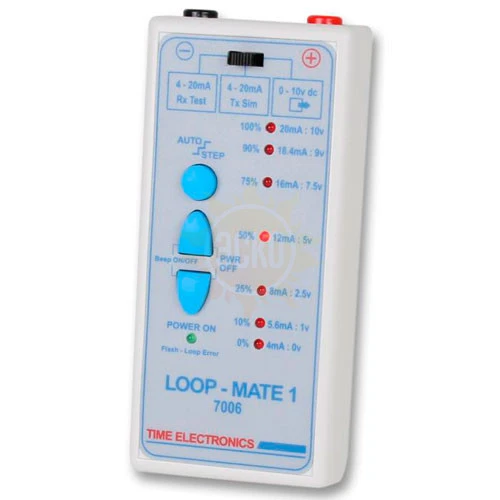

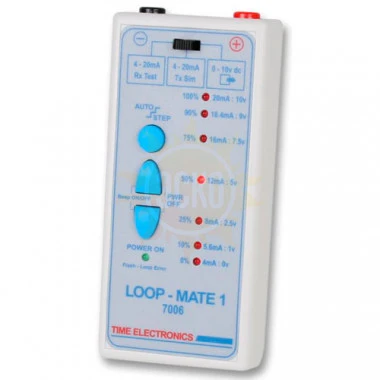

Loop-Mate1 TE7006 представляет собой имитатор и действует как источник обеспечения сигналов токовых петель, 4 – 20мА или 0 – 10В. Для выбора выходного сигнала используются кнопки Вверх/вниз для наращивания или уменьшения сигнального значения. Установлено 7 калибровочных точек: 0%, 10%, 25%, 50%, 75%, 90%, 100%. Каждая из них обозначена ярким светодиодом, а перемещение между ними сопровождается звуковым сигналом. Режим автоматического пошагового изменения (регулируемая частота) позволяет осуществлять пошаговое изменение вверх и вниз. Затем инженер может поменять расположение для проверки (с помощью Loop-Mate2) правильности поступления сигнала и его соответствия спецификации.

Питание TE7006 осуществляется одной стандартной батареей PP3 со сроком работы 40 часов при непрерывном использовании.

Особенности индикатора токовых петель Loop Mate 1 TE7006:

• Карманный размер 140 x 66 x 27 мм
• Диапазоны измерения токовых петель 4 – 20мА или 0 – 10В
• 7 установочных калибровочных точек
• Режимы TxSim and RxTest (Loop-Mate1)
• Автоматическое пошаговое изменение выходного сигнала - регулируемая частота
• Питание от батареи PP3
• Внутренний источник питания генератора токовой петли
