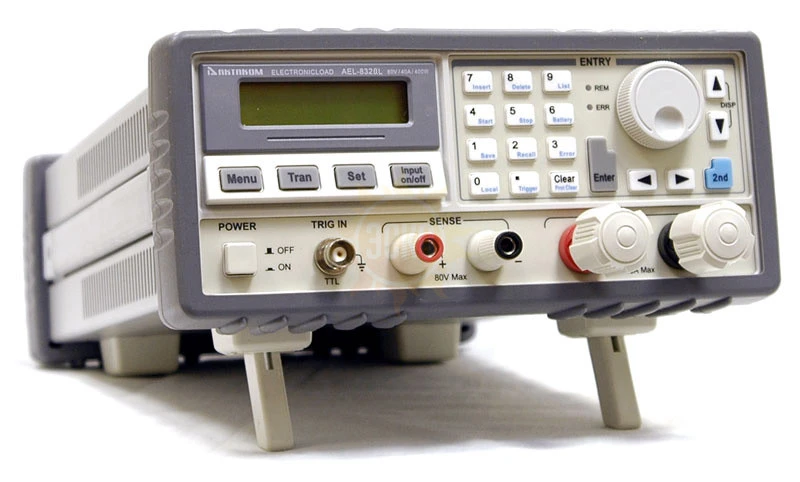

Нагрузка электронная Aktakom AEL-8320L

распечатать описание в PDF

Артикул: 43832071

AEL-8320L Электронная программируемая нагрузка c дистанционным управлением

Напряжение, В

Ток, А

Мощность, Вт

250

Тип интерфейса

GPIB, RS, USB

Сопротивление

20~2000 Ом

Дисплей

Есть

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Aktakom AEL-8320L

Электронная программируемая нагрузка c дистанционным управлением AEL-8320L предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт.

Особенности электронной программируемой нагрузки c дистанционным управлением AEL-8320L

LCD дисплей с подсветкой
Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
Автокалибровка
Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Тестирование батарей
Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
Поддержка внешнего запуска
Режим короткого замыкания
Работа по спискам
Интерфейс – USB и LAN.
Программа для дистанционного управления Aktakom Electronics Load Manager.

Характеристики Aktakom AEL-8320L

Параметры		Значения
Входные параметры
Ток Напряжение Мощность	0~30 A 0~80 В 250 Вт
Минимальное рабочее напряжение на всем диапазоне токов	0,6 В
Режим постоянного тока
Диапазоны Разрешение Погрешность	0~3 A / 0~30 A 0,1 мA / 1 мА 0,1℅+5 мА / 0,1℅+10 мА
Режим постоянного напряжения
Диапазон Разрешение Погрешность	0~80 В 1 мВ 0.1℅+10 мВ
Режим постоянного сопротивления
Диапазон Разрешение Погрешность	0,02~2 Ом / 2~200 Ом / 20~2000 Ом 0,1 мОм / 8,6 мкСм*/0,96 мкСм 0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм
Режим постоянной мощности
Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность	0~250 Вт 1 мВт/10 мВт 0,2℅+600 мВт
Измерение тока
Диапазоны Разрешение Погрешность	0~3 A / 0~30 A 0,1 мA / 1 мА 0,05℅+4 мА / 0,05℅+8 мА


Измерение напряжения
Диапазоны Разрешение Погрешность	0~80 В 1 мВ 0,1℅+8 мВ
Измерение мощности
Диапазон Разрешение (<100 Вт/ ≥ 100 Вт) Погрешность		0~250 Вт 1 мВт/10 мВт 0,1℅+600 мВт
Скорость нарастания тока
Верхний диапазон CC Верхний диапазон CC		1 мА/мкс~3 A/мкс 100 мкА/мкс~300 мA/мкс
Разршение		1 мA/мкс
Погрешность		3% + 10 мкс
Динамический режим
Тип		Непрерывный, импульсный, переключаемый
Частотный диапазон		0,38 Гц~50 кГц
Временной диапазон Разрешение Погрешность		0~655,35 мс 10 мкс 0.2℅+10 мкс
Время нарастания/спада Разрешение Погрешность		10 мкс~655,35 мс 10 мкс 0.2℅+10 мкс
Работа по списку
Время шага Разрешение Погрешность		10 мкс ~ 100000 с 10 мкс 0,2℅+10 мкс
Количество шагов		1~50
Цикл		1~65535
Список		7 списков
Тестирование батарей
Время разряда Разрешений Погрешность		1 с~100 ч 1 с 0.2℅+1 с
Емкость батареи Разрешение Погрешность		1 мА•ч~3000 А•ч 1 мА•ч 0,3℅+0,01А•ч
Короткое замыкание
CCL Режим CCH Режим CV Режим CRL Режим CRM Режим CRH Режим CPV Режим CPC Режим		3,3 A 33 A 0 В 0,018 Ом 1.8 Ом 18 Ом 270 Вт 0 Вт
Максимальная скорость нарастания
Ток Напряжение		3 A/мкс 0,6 В/мкс
Вход запуска
Уровень Длительность		TTL , спадающий фронт ≥ 10 мкс
Максимальный входной уровень
Ток Напряжение		33 A 84 В
Режимы защиты		по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
Защита от обратного тока
Вход выключен Вход включен		25 A 40 A
Пульсации + шум
Ток (скз/пик-пик) Напряжение (скз)		3 мА/30 мА 5 мВ
Интерфейс		RS232; GPIB, USB - опция
Язык программирования		SCPI
Питание
Напряжение Частота		переменное напряжение 110 В или AC 220 В±15℅ 48 ... 63 Гц
Вес		5,8 кг

* - величина обратная сопротивлению

Комплектация Aktakom AEL-8320L

№	Наименование	Количество
1.	Электронная программируемая нагрузка c дистанционным управлением AEL-8320L	1
2.	Кабель питания	1
3.	Руководство по эксплуатации	1
4.	АКТАКОМ AEL Manager	1
