Частотомеры АСН-8325

распечатать описание в PDF

Артикул: 607779

Число каналов (базовая модель)

Частотный диапазон мин.

0,1 Гц

Частотный диапазон макс.

8 ГГц

Чувствительность

– 40 дБ

Интерфейс

USB, LAN

Дисплей

Есть

Питание

+ 5,5 ... 6 В / 220 В

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор Актаком в России

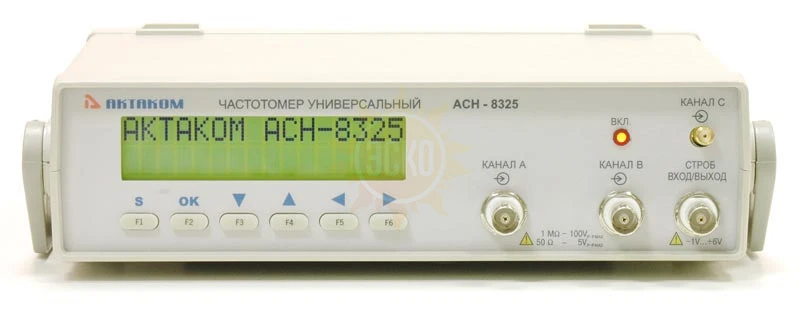

Назначение портативного частотомера АСН-8325:

Универсальный частотомер АСН-8325, предназначен для измерения частоты, периода, длительности импульса и скважности сигнала. Прибор обеспечивает возможность выполнения математических операций с полученными данными и статистическую обработку результатов измерений. Наличие интерфейса USB / LAN позволяет подключать прибор к персональному компьютеру, что обеспечивает возможность удаленного управления прибором в системах автоматизированных измерений, а также обработку и архивирование результатов измерений. Старшие модели обеспечивают оценку мощности входного сигнала.

Портативный частотомер АСН-8325: измерение частоты по входам А и В 0,1 Гц ... 120 МГц, по входу С (опция) 1 МГц ... 8 ГГц; диапазон длительностей импульсов 10 нс ... 10 с; входной импеданс 1 МОм 20 пФ, 50 Ом; интерфейс связи с ПК USB 1.1 / LAN; питание + 5,5 ... 6 В / 220 В; габаритные размеры 260х210х70 мм; масса не более 2 кг.

Особенности портативного частотомера АСН-8325:

Буквенно-цифровой дисплей;
Графическое отображение уровня мощности входного сигнала;
Измерение частоты по входам А, B, С (опция);
Измерение периода по входам А, B;
Измерение уровня сигнала по входам А, B, С (опция);
Измерение длительности импульсов по входам А и В;
Измерение скважности импульсов по входам А и В;
Измерение скорости вращения;
Измерение интервала между импульсами по каналу А и каналу B;
Измерение длительности импульса , в том числе с накоплением статистики (размер выборки устанавливается пользователем);
Статистическая обработка результатов измерений (усреднение, медиана, девиация, среднеквадратическое, RMS), фиксация минимального, максимального и среднего значений;
Математические функции для сигналов одного или двух каналов (что позволяет производить измерения параметров: скорость, давление или температура, индицируемых непосредственно в тех единицах, которые необходимы);
Одновременный вывод двух показаний измерения;
Удержание показаний;
Режим относительных измерений (измеряется отклонение текущей частоты от начальной);
Режим часов и секундомера;
Внешняя синхронизация;
Внешнее тактирование;
Управляемый уровень переключения входных формирователей каналов А и В;
Выход опорного генератора 5 МГц;
Работа прибора в комплексе с компьютером со связью по USB;
Удаленное управление и сбор данных с помощью специального программного обеспечения;
Интерфейс связи с ПК (опция) USB 1.1 / LAN.

Технические характеристики портативного частотомера АСН-8325:

Параметр	Значения
Количество каналов	2
Диапазон входных частот по входам А и В	0,1 Гц ... 120 МГц
Диапазон входных напряжений по входам А и В	0,025 ... 25 В
Диапазон входных частот по входу С	1 МГц ... 8 ГГц
Чувствительность по входу С (опция)	– 40 дБ
Разрядность отображения результата измерения	9 разрядов
Диапазон длительностей импульсов	10 нс ... 10 с
Входной импеданс	1 МОм 20 пФ, 50 Ом
Относительная погрешность частоты и периода	10^–9
Напряжение питания	+ 5,5 ... 6 В / 220 В
Габаритные размеры	260 х 210 х 70 мм
Масса	не более 2 кг

Комплектация АСН-8325

Комплект поставки АСН-8325

Наименование	Количество
Портативный частотомер АСН-8325	1
АСН-0801 - ВЧ канал - вход С для частотомеров АСН-832х для работы в полосе до 8 ГГц	1
АТН-0702 - сетевой адаптер к АСК-3002, АСК-3102, АСН-832*	1
Руководство по установке и паспорт	1
АСЕ-1008 - интерфейсный модуль для связи с ПК по USB	1
АСЕ-1072 - модуль интерфейсный USB/LAN	1
Носитель с программным обеспечением ACH-832Х SW	1
Кабель для соединения устройства с USB-портом	1
