Универсальный частотомер НМ8021-4 предназначен для автоматического измерения частоты и периода непрерывных электрических сигналов, измерения длительности импульсов и временного интервала, счета числа импульсов частоты.
Описание Rohde & Schwarz HM8021-4
Универсальный частотомер НМ8021-4 предназначен для автоматического измерения частоты и периода непрерывных электрических сигналов, измерения длительности импульсов и временного интервала, счета числа импульсов частоты. Частотомеры могут применяться для настройки, испытаний и калибровки различного рода приемопередающих трактов, фильтров, генераторов, для настройки систем связи и других устройств.
Частотомеры могут быть использованы в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.
Принцип действия основан на счетно-импульсном принципе, заключающемся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени. При измерении частоты счетный блок считает количество импульсов, сформированных из входного (измеряемого) сигнала, за время длительности стробимпульса. Длительность стробимпульса (время счета) в этом режиме задается опорными частотами. При измерении периода счетный блок считает количество импульсов опорной частоты (частоты заполнения) за время длительности стробимпульса.

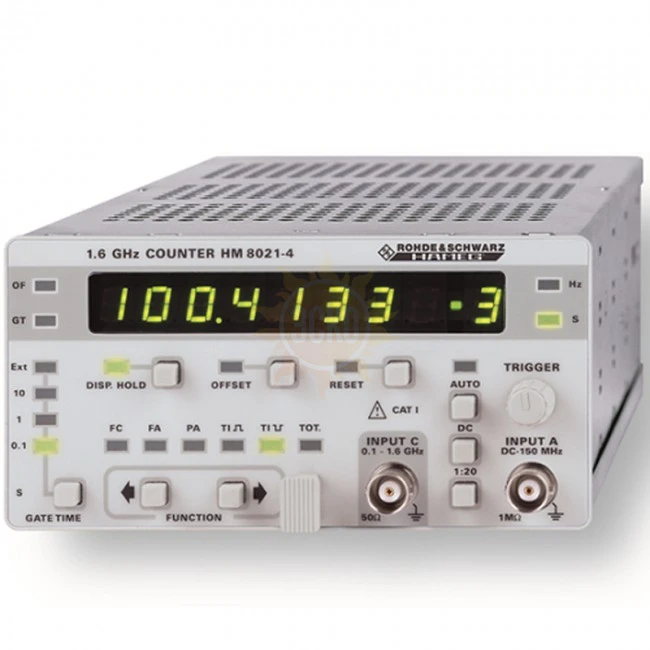

Длительность стробимпульса при этом равна измеряемому периоду. Приборы имеют конструкцию модульного исполнения. Органы управления, индикации и присоединительные разъемы расположены на передней панели и снабжены соответствующими надписями. На лицевой панели прибора располагается светодиодный сегментный дисплей и светодиодные индикаторы, отображающие измеряемые параметры, пределы измерений и прочие параметры.
Технические характеристики
Измеряемые величины | |||
частота A/C, период A; | |||
суммирование A; | |||
длительность импульса: | |||
|
|||
суммирование внешнего стробирования по входу A | |||
Характеристики входа А | |||
Диапазон частот | |||
0 ... 150 МГц | Сопряжение по постоянному току | ||
10 Гц ... 150 МГц | Сопряжение по переменному току | ||
Чувствительность (нормальная синхронизация) | |||
0 ... 80 МГц | 20 мВэфф (синусоида) | ||
80 ... 150 МГц | 80 мВ (импульс) | ||
20 Гц ... 80 МГц | 60 мВэфф (синусоида) | ||
(автоматическая синхронизация) | 50 мВэфф (синусоида) | ||
Минимальная длительность импульса | 5 нс | ||
Входной шум | 100 мкВ (тип.) | ||
Входное сопряжение | перем. ток (AC) или пост. ток (DC) (по выбору) | ||
Входной импеданс | 1 МОм || 40 пФ | ||
Аттенюатор | × 1, × 20 (по выбору) | ||
Макс. входное напряжение | |||
0 ... 440 Гц | 400 В (пост. + пиковая перем. составляющая) уменьшение до 8 Вэфф | ||
1 МГц | |||
Характеристики входа С | |||
Диапазон частот | 100 МГц ... 1,6 ГГц | ||
Чувствительность | |||
до 1,3 ГГц | 30 мВ (тип. 20 мВ) | ||
до 1,6 ГГц | 100 мВ (тип. 80 мВ) | ||
Входной импеданс | 50 Ом (номинальная величина) | ||
Входное сопряжение | перем. ток (AC) | ||
Макс. входное напряжение | 5 В (пост. + пиковая перем. составляющая) | ||
Входные характеристики (внешнее стробирование) | |||
Входной импеданс | 4,7 кОм | ||
Макс. входное напряжение | ±30 В | ||
Высокий/низкий уровень | > 2 В/< 0,5 В | ||
Минимальная продолжительность | 50 нс | ||
импульса | |||
Мин. эфф. продолжительность | 150 мкс | ||
стробирования | |||
Измерение частоты (вход А) | |||
Наименьшая значащая цифра | (2,5 × 10-7 с × частота) /продолжительность измерения | ||
Разрешающая способность | 1 наименьшая значащая цифра | ||
Измерение продолжительности сигналов | |||
Диапазон | 66,6 нс ... 10 000 с | ||
Наименьшая значащая цифра | (2,5 × 10-7 с × период)/продолжительность измерения | ||
Разрешающая способность | 1 наименьшая значащая цифра | ||
Суммирование (вручную/внешнее стробирование) | |||
Диапазон | 0 ... 20 МГц | ||
Минимальная продолжительность импульса | 25 нс | ||
Наименьшая значащая цифра | 1 единица | ||
Разрешающая способность | наименьшая значащая цифра | ||
Погрешность внеш. стробирования | |||
только в ручном режиме | 100 нс | ||
Интервал времени (среднее) | |||
Наименьшая значащая цифра | 10 пс ... 100 нс | ||
Разрешающая способность | 1 наименьшая значащая цифра | ||
Смещение | |||
Диапазон | охватывает весь диапазон измерений | ||
Продолжительность стробирования | |||
(продолжительность стробирования не может быть меньше 1 периода) | |||
Диапазон | 100 мс ... 10, 3 поддиапазона | ||
Продолжительность при внешнем стробировании | мин. 150 мкс | ||
Временная развертка | |||
Частота | 10 МГц (таймер) | ||
10 МГц (кварцевый генератор) | |||
Точность | |||
(в диапазоне от +10 до +40 °C) | ±5 × 10-7 | ||
Старение: | ±0,0003 % /15 лет | ||
Прочие характеристики | |||
Дисплей | 8-разрядный, 7-сегментный светодиодный индикатор с высотой цифр 7,65 мм, отображает знак и показатель степени | ||
Потребляемая мощность | прибл. 7 Вт | ||
Диапазон рабочих температур | +5 ... +40 °C | ||
Диапазон температур хранения | -20 ... +70 °C | ||
Отн. влажность | 5 ... 80 % (без конденсации) | ||
Размеры (ш ×в × г) | 135 × 68 × 228 мм | ||
Вес | прибл. 0,6 кг |
Характеристики Rohde & Schwarz HM8021-4
Технические характеристики Rohde & Schwarz HM8021-4 | |
---|---|
Вес кг | 0.6 |
