Анемометр ПрофКиП АВИЦ-70П

распечатать описание в PDF

ПрофКиП АВИЦ-70П Приставка Измерительная

цена по запросу

с поверкой +3 000 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП АВИЦ-70П

Назначение приставки измерительной ПрофКиП АВИЦ-70П

Приставка измерительная ПрофКиП АВИЦ-70П для измерения напряжения переменного тока синусоидальной формы частотой 50 Гц и токов утечки при испытании средств защиты, используемых в электроустановках. Используется совместно с аппаратом высоковольтным испытательным ПрофКиП АВИЦ-70 или совместно с любым другим источником высокого переменного синусоидального напряжения частотой 50 Гц с дополнительным подключением.

Основные технические характеристики приставки измерительной ПрофКиП АВИЦ-70П

Параметры	Значения
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью внешнего делителя напряжения	0.30 кВ … 50.00 кВ
Диапазон измерения действующих значений испытательного переменного напряжения синусоидальной формы частотой 50 Гц с помощью делителя напряжения, встроенного в ванну испытательную	0.30 кВ … 20.00 кВ
Диапазон измерения действующих значений силы тока переменного напряжения синусоидальной формы частотой 50 Гц в каждом канале	0.30 мА … 10.00 мА
Предел допускаемой относительной основной погрешности измерения переменного напряжения, не более	±[1.0 + 0.04]% + 1 емр
Предел допускаемой относительной основной погрешности измерения силы переменного тока, не более	±[1.0 + 0.04]% + 1 емр
Предел допускаемой приведённой дополнительной погрешности измерения напряжения и силы переменного тока, обусловленной изменением температуры окружающего воздуха от нормальной (нормальные условия по ГОСТ 8711), на каждые 10°C	не более 0.1%
Количество каналов измерения силы тока	4
Количество диапазонов испытательного напряжения	2
Время испытания	1 мин … 8 мин, шаг 1 мин
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью ванны	не более 22 кВ
Срабатывание схемы защиты ограничения выходного напряжения при проведении испытаний с помощью внешнего высоковольтного делителя	52 кВ
Срабатывание схемы защиты при силе тока в одном из 4-х каналов	не более 12 мА
Срабатывание схемы защиты при суммарной силе тока по всем каналам	не более 36 мА
Длина соединительного кабеля между блоком измерительным и внешним высоковольтным делителем	не менее 2.5 м
Длина соединительного кабеля между блоком измерительным и ванной испытательной	не менее 2.5 м
Степень защиты блока измерительного	IP22
Режим работы	круглосуточный

Условия эксплуатации приставки измерительной ПрофКиП АВИЦ-70П

▪ Температура окружающего воздуха: 10°С … 40°С

▪ Относительная влажность воздуха при температуре 25°С: не более 80%

Общие данные приставки измерительной ПрофКиП АВИЦ-70П

▪ Средняя наработка на отказ в нормальных условиях применения: 8000 ч

▪ Питание: 220 В ± 22В, 50 Гц ± 10 Гц

▪ Потребляемая мощность: не более 15 ВА

▪ Габаритные размеры блока измерительного: 285х95х220 мм

▪ Габаритные размеры ванны испытательной: 820х800х280 мм

▪ Вес блока измерительного: 3 кг

▪ Вес ванны испытательной: 15 кг

Комплект поставки приставки измерительной ПрофКиП АВИЦ-70П

Наименование	Количество
Блок измерительный	1 шт.

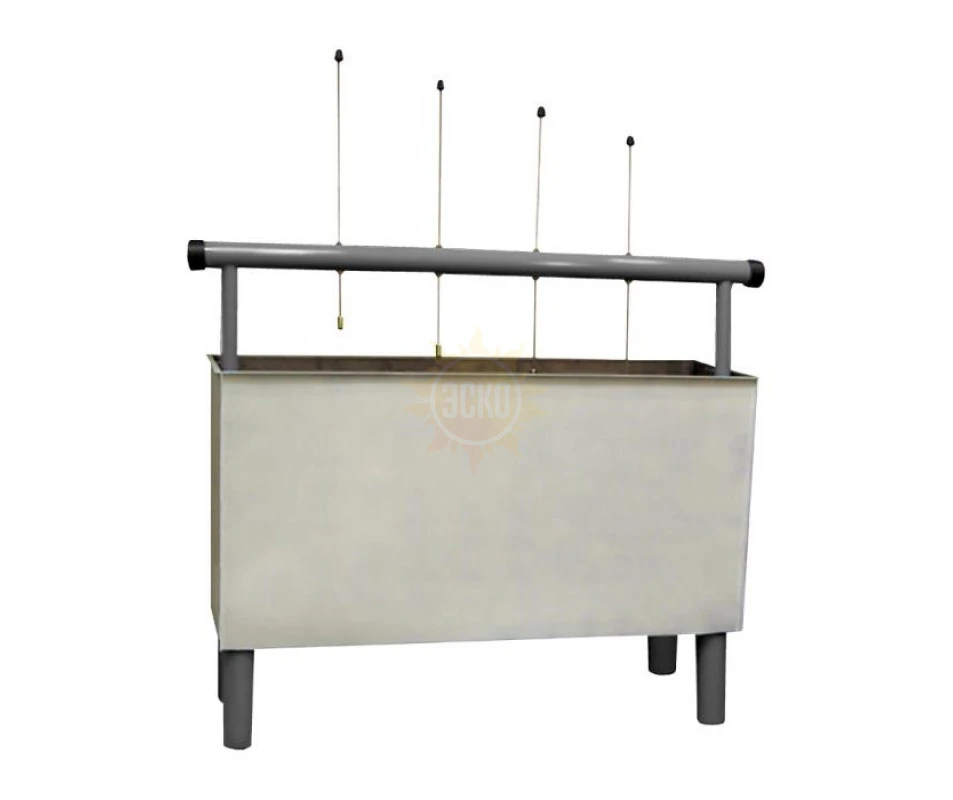

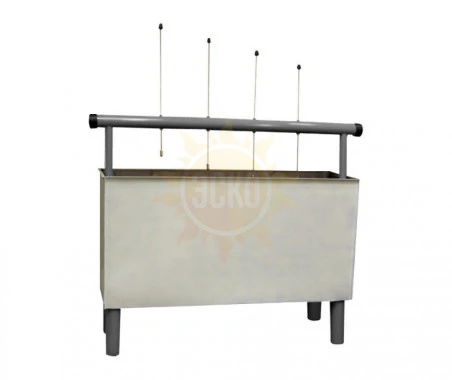

Ванна испытательная	1 шт.
Соединительный кабель ванны измерительной	1 шт.
Межблочный соединительный кабель	1 шт.
Кабель сетевой	1 шт.
Вставка плавкая ВП-2Б-1.0А	1 шт.
Руководство по эксплуатации	1 шт.
