Как измерить активную мощность переменного тока ваттметром АСМ-8003?

12.11.2018

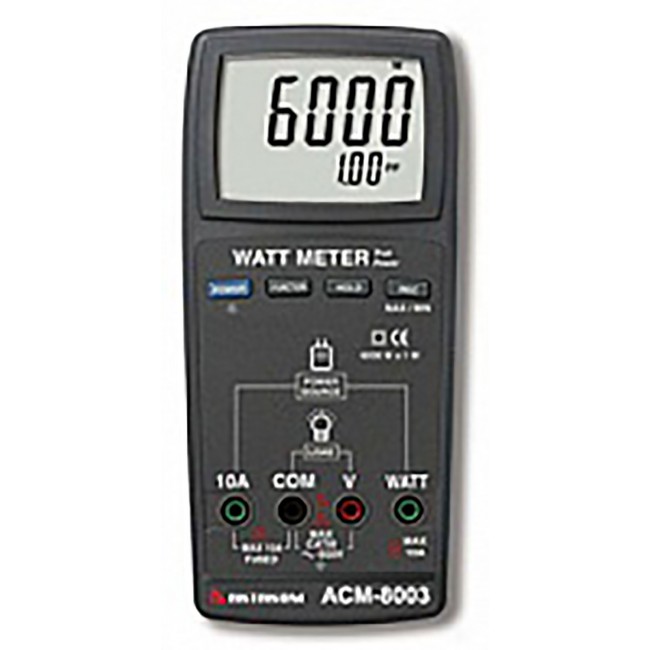

Портативный ваттметр АСМ-8003 применяется для TrueRMS измерений мощности потребления до 6000 Вт (разрешение 1 Вт, точность 1%), коэффициента мощности 0,01-1 (0,01 / 1%), а также переменного напряжения 0-600 В (0,1 В / 0,3%) и переменного тока 0,01-10 А (0,01 А / 0,3%).

Рассмотрим, как с помощью прибора можно измерить активную мощность переменного тока:

  1. Удостоверьтесь что ваш источник сигнала имеет тип 110 или 220 В.
  2. Выключите источник сигнала.
  3. Подключите нагрузку ко входам V и COM.
  4. Подключите источник сигнала ко входам W и 10A.
  5. Нажмите клавишу FUNCTION однократно для перехода в режим измерения напряжения и тока.
  6. Включите источник сигнала, в верхней части дисплея отобразится напряжение источника сигнала.
  7. Включите нагрузку, для того, чтобы измерить потребляемую активную мощность.
  8. Нажмите клавишу FUNCTION однократно для перехода в режим измерения мощности.
  9. Измеренное значение мощности отображается в верхней части дисплея, коэффициента мощности – в нижней части дисплея.

Подробные технические характеристики ваттметра АСМ-8003 приведены по данной ссылке.
