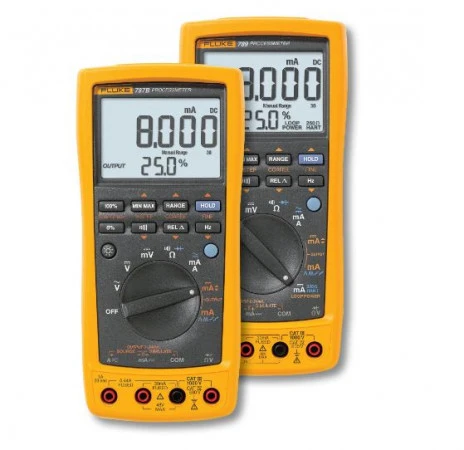

Линейка контрольно-измерительных приборов Fluke ProcessMeter™: мультиметр и калибратор токовой петли в одном корпусе: Сравнение Fluke 787 и 789

09.03.2021

Несмотря на то, что у приборов Fluke 787 и Fluke 789 множество различий нельзя не заметить их сходства. Данные приборы объединяют в себе функции цифрового мультиметра (с категориями электробезопасности CAT III 1000 В/CAT IV 600 В) и полноценного калибратора токовой петли. Оба прибора позволяют вдвое повысить эффективность проведения диагностических процедур. Обе модели калибраторов процессов-мультиметров созданы на базе проверенного временем цифрового мультиметра Fluke 87, функционал которого был расширен возможностью измерять сигналы токовой петли, а также генерировать и формировать токи. Новые приборы спроектированы с фирменно высокой точностью и разрешением, которыми славятся калибраторы токовой петли Fluke. Это делает их идеальными инструментами для диагностики и калибровки устройств с интерфейсом токовой петли.

Сравнительная характеристики приборов 787 и 789

При сравнении функций и характеристик калибраторов процессов-мультиметров Fluke 787B и 789 можно выделить несколько основных отличий. Оба прибора могут измерять напряжение и силу переменного/постоянного тока, сопротивление и частоту, а также проверять целостность цепи. Но только Fluke 789 может работать в режиме источника и формирования тока до 20 мА и одновременно отображать показания силы тока (в мА и % от полной шкалы), а кроме того запитывать токовую петлю напряжением 24 В.

  787B 789
Цифровой мультиметр и калибратор токовой петли в одном приборе X X
Прецизионный цифровой мультиметр для измерения истинных СКЗ для напряжений до 1000 В X X
Источник постоянного тока и калибратор токовой петли X X
Источник питания петли тока напряжением 24 В   X
Режимы Мин/Макс/Средн/Удерж/Относит X X
Проверка диодов и звуковой сигнал для проверки целостности цепи X X
Пошаговые измерения (100%, 25%, грубое, точное) в ручном и автоматическом режиме, автоматический выбор шага пилообразного сигнала X X
Одновременное отображение показаний в мА и % шкалы X X
Батарея с доступом снаружи X X
Предохранители с доступом снаружи   X
Режим HART с питанием петли и встроенным резистором 250 Ом   X
Кнопки 0 % и 100 % для переключения между питанием 4 и 20 мА для быстрой проверки диапазона   X
Инфракрасный последовательный порт ввода-вывода   X
Поддержка Fluke Connect X X

Измерительный прибор Fluke 787B ProcessMeter™

  • одновременное отображение показаний выходного миллиамперного тока в мА и % шкалы;
  • режимы изменения уровня выходного мА тока: ручной и автоматический с шагом 25 %, автоматический пилообразный;
  • цифровой мультиметр с категориями электробезопасности CAT III 1000 В/CAT IV 600 В;
  • измерение напряжения, силы тока, сопротивления и частоты;
  • кнопки проверки диапазона 0–100 % мА для переключения с 4 мА на 20 мА;
  • инфракрасный последовательный порт ввода-вывода, совместимый с ПО FlukeView®;
  • ток петли 20 мА на нагрузке 1200 Ом;

Измерительный прибор Fluke 789 ProcessMeter™

  • Обладает всеми функциями и характеристиками 787B, к которым прибавляются еще:
  • источник питания петли тока напряжением 24 В;
  • режим HART с питанием петли (добавляет резистор на 250 Ом).

Сравнение технических характеристик приборов 787 и 789

Несмотря на то, что эти два прибора очень похожи, их технические характеристики несколько отличаются. Прибор Fluke 787B немного экономичнее, чем Fluke 789, с точки зрения цены, но в отличие от 787B калибратор-мультиметр 789 имеет несколько дополнительных функций и расширенный диапазон технических характеристик.

  787B 789
Технические характеристики
Максимальное напряжение 1000 В ср.кв.знач. 1000 В ср.кв.знач.
Рабочая температура от –20 до +55 ºC от –20 до +55 ºC
Измерение напряжения
Диапазон 0—1000 В перем. или пост. тока 0—1000 В перем. или пост. тока
Разрешение от 0,1 мВ до 1,0 В от 0,1 мВ до 1,0 В
Погрешность 0,1 % показания +1 ед. мл. разр. (напряжение пост. тока) 0,1 % показания +1 ед. мл. разр. (напряжение пост. тока)
Измерение силы тока
Диапазон 0–1 А     0–30 мА 0–1 А     0–30 мА
Разрешение 1 мА     0,001 мА 1 мА     0,001 мА
Погрешность 0,2 % + 2 ед. мл. разр. 0,05 % + 2 ед. мл. разр. 0,2 % + 2 ед. мл. разр. 0,05 % + 2 ед. мл. разр.
Источник тока
Диапазон 0–20 мА или 4–24 мА 0–20 мА или 4–24 мА
Погрешность 0,05 % от диапазона 0,05 % от диапазона
Другие характеристики
Макс. допустимая нагрузка 1200 Ом 1200 Ом
Питание петли Неприменимо 24 В
Измерение сопротивления До 40 МОм, 0,2 % + 1 ед. мл. разр. До 40 МОм, 0,2 % + 1 ед. мл. разр.
Частота До 19,999 кГц, 0,005 % + 1 ед. мл. разр. До 19,999 кГц, 0,005 % + 1 ед. мл. разр.
Целостность цепи Звуковой сигнал при сопр. <100 Ом Звуковой сигнал при сопр. <100 Ом
Проверка диапазона Нет Да
Портативность
Габариты (В × Ш × Г) 203 × 100 × 50 мм 203 × 100 × 50 мм
Масса 0,6 кг 0,6 кг
Батарея Четыре щелочных батареи типа AA Четыре щелочных батареи типа AA
Время работы от батареи Типовое 14–140 часов Типовое 14–140 часов
