Настройка фокусировки для повышения точности тепловизора

25.08.2021

Неважно, новичок ли вы, которой только учится пользоваться тепловизором, известным также как тепловизионная камера, или опытный инженер, — вы наверняка не раз слышали, что фокусировка важнее всего! Объясняется это довольно просто: из всех настроек, которые вы можете изменить, фокусировка больше всего влияет на точность тепловизора.

Техник настраивает фокус на тепловизоре Fluke Ti401 PRO



Фокусировка имеет критическое значение — как для качества изображения, так и для точности измерения температуры. На размытом тепловом изображении легко не заметить критическую тепловую аномалию на оборудовании. Из-за нечеткого теплового изображения измеренные значения температуры могут отличаться от фактических на целых 20 градусов — или больше! Столь значительная разница температур может привести к неверным выводам.

Нечеткий фокус может послужить источником неправильных данных

На изображениях ниже показана максимальная видимая температура одного и того же электрического компонента. На обоих изображениях видна одна и та же аномалия, но температура разная.


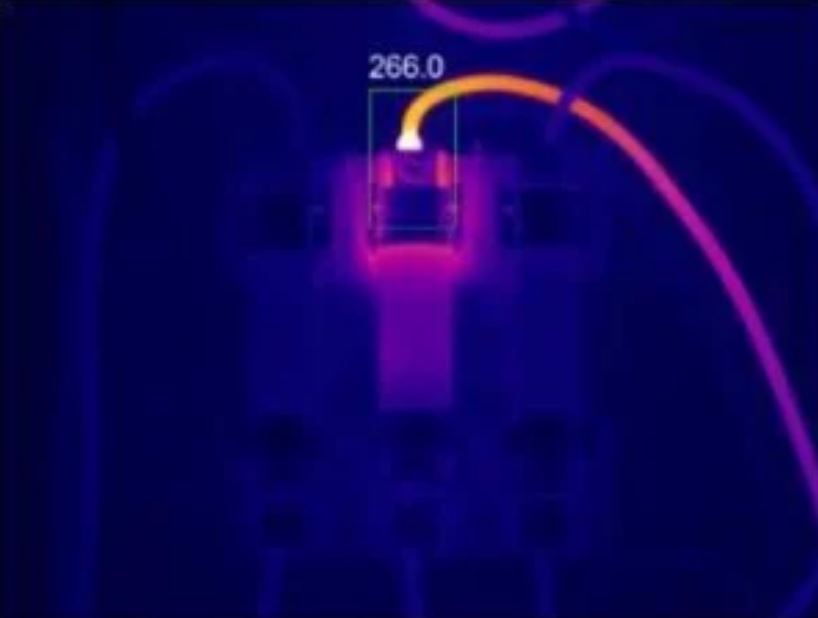

При резком фокусе на тепловом изображении четко отображается количество тепловой энергии,
злучаемой поверхностями внутри корпуса. Резкий фокус позволяет тепловизору более точно
измерить количество энергии и определить температуру.

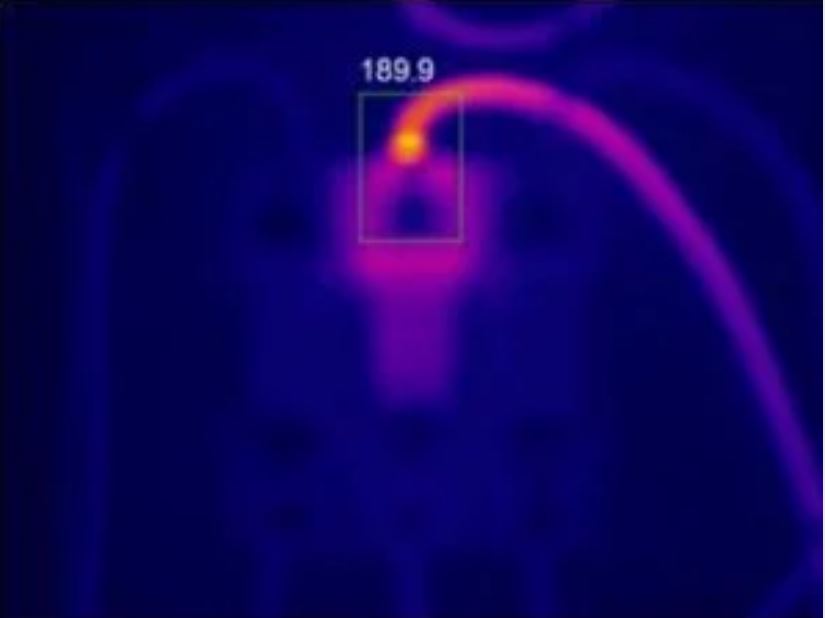

Здесь фокус размыт. Из-за этого тепловизор не так точно фиксирует количество излучаемой
энергии, в результате чего измеренная температура здесь ниже более чем на 76 градусов
по сравнению с более четким изображением.



Приведенные выше изображения наглядно показывают, что фокусировка — это важнейший фактор для обеспечения высокой точности тепловизора.

Отраженный свет и коэффициент излучения

Как вы знаете, сфокусировать тепловизор на объекте гораздо сложнее, чем обычную камеру видимого диапазона. В камере видимого диапазона мы можем использовать отраженный свет, который обеспечивает высокую контрастность между объектами. В термографии же нам приходится работать с энергией, излучаемой поверхностью. Резкие перепады температуры между расположенными рядом поверхностями — явление довольно редкое. По мере передачи тепловой энергии через твердые тела, жидкости и газы, четкие линии между объектами исчезают, что усложняет фокусировку.

Существует несколько простых способов настроить фокус:

  • Переключите камеру на серую шкалу. Человеческому глазу легче сфокусироваться на черно-белых изображениях (серой шкале), чем на других цветовых палитрах.
  • Постарайтесь найти острую грань в поле зрения.
  • Удерживайте камеру неподвижно.
  • Если вы используете тепловизор Fluke, включите IR-Fusion в режиме «картинка в картинке». Перемещайте два изображения (изображение в видимом диапазоне и ИК‑изображение) вверх и вниз независимо друг от друга, пока они не совместятся, что обеспечит идеальную фокусировку на объекте!

Выбирайте правильный тип фокуса под конкретные задачи

Одним из важнейших факторов при выборе истемы фокусировки тепловизора является ее соответствие вашим задачам. При покупке тепловизора вы можете выбрать один из трех основных типов систем фокусировки:

  • Фиксированная фокусировка. Такие системы не требуют ручной фокусировки и всегда фокусируются на объектах, расположенных на определенном расстоянии и дальше. Эти тепловизоры, как правило, имеют низкое разрешение и обычно используются для быстрого сканирования и обнаружения очевидных горячих и холодных точек.
  • Ручная фокусировка. Тепловизоры с ручной фокусировкой используются в основном опытными инженерами и обычно имеют более высокое разрешение. Их можно использовать для точной фокусировки с очень близкого расстояния и (или) для получения более четких изображений с большего расстояния. Помните, что при использовании таких тепловизоров вам потребуется больше времени для точной фокусировки, особенно если вы начинающий термографист.
  • Автоматическая фокусировка. Системы фокусировки этого типа основаны на разных технологиях автоматической фокусировки, включая автоматическую фокусировку с помощью лазера и захват мультифокальных изображений. Такая система ускоряет фокусировку как для опытных, так и для начинающих термографистов.

Это изображение более четкое и детализированное, так как оно более сфокусировано



Несфокусированные изображения не только влияют на точность ваших измерений, но и могут помешать вам наглядным образом продемонстрировать результаты измерения. Необходимо учитывать следующее:

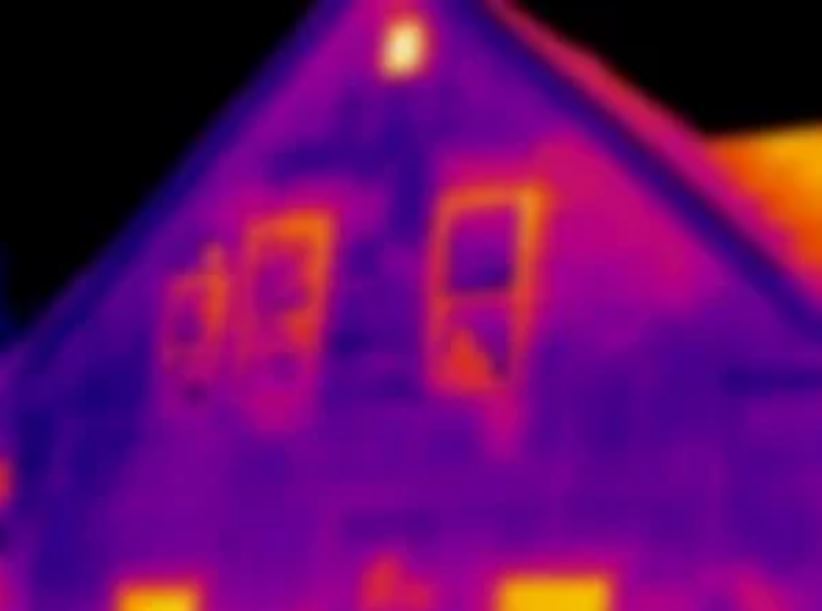

Гораздо сложнее разглядеть тепловые аномалии на размытом изображении

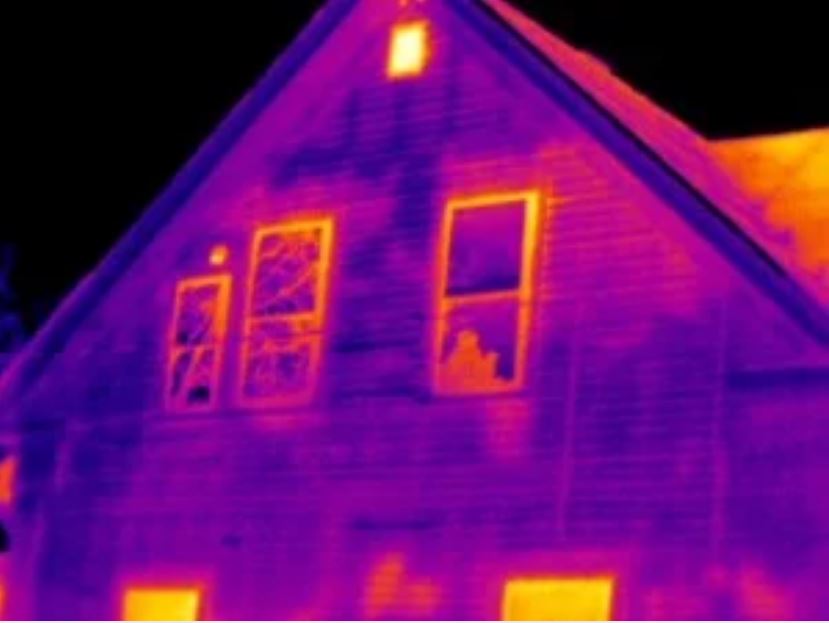

Хотя на обоих изображениях легко распознать дом, более четкое изображение обеспечивает более высокую детализацию. Благодаря этому заметно качество изображения, а чем четче изображение, тем проще показать на нем тепловые аномалии.
