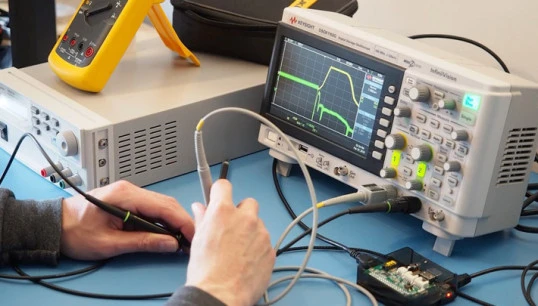

Современные цифровые осциллографы — это уже не просто приборы для визуализации сигналов, как раньше. Сегодня они представляют собой мощные измерительные комплексы, которые позволяют инженерам не только анализировать форму сигналов, но и выполнять сложную диагностику, исследовать цифровые интерфейсы, собирать статистику и даже автоматизировать тестирование.
Чтобы выбрать подходящую модель, важно понимать, какие характеристики действительно влияют на точность, функциональность и удобство работы. Ниже рассмотрим ключевые параметры, на которые стоит обратить внимание, а также приведём примеры актуальных моделей, доступных в каталоге ТД «ЭСКО».
1. Полоса пропускания — основа точности измерений
Полоса пропускания определяет диапазон частот, которые осциллограф способен корректно измерять. Главный принцип прост: прибор должен иметь полосу пропускания как минимум в 3–5 раз больше частоты сигнала, который вы планируете исследовать. В противном случае осциллограф просто «срежет» высокочастотные составляющие, и вы получите искажённую картину.
-
Для базовых задач электроники, ремонта и обучения достаточно 50–100 МГц.
-
Для сложных измерений цифровой логики, высокоскоростных шин или радиочастотных сигналов стоит брать модели от 300–500 МГц и выше.
Пример:
-
Rohde & Schwarz RTM3002 — двухканальный осциллограф с полосой пропускания 500 МГц, идеально подходящий для задач высокочастотной электроники и анализа быстрых цифровых сигналов. Его высокая точность делает его незаменимым в разработке телекоммуникационного и радиочастотного оборудования.
2. Частота дискретизации — важнейший фактор детализации
Частота дискретизации (sample rate) показывает, сколько раз в секунду прибор «снимает» точки сигнала. Чем выше эта частота, тем точнее будет форма осциллограммы. Рекомендуется, чтобы частота дискретизации была не менее чем в 4–5 раз выше максимальной частоты анализируемого сигнала.
-
Минимальный уровень для современных приборов — 1 ГС/с.
-
Для сложных задач разработки — 5–10 ГС/с и более.
Пример:
-
Tektronix DPO5104B — осциллограф с полосой пропускания 1 ГГц и частотой дискретизации 10 ГС/с. Благодаря высокой скорости выборки он подходит для точного анализа быстрых переходных процессов и диагностики высокоскоростных интерфейсов.
3. Глубина памяти — «черный ящик» вашего сигнала
Даже самый быстрый осциллограф бесполезен, если он не способен хранить большой объём данных. Глубина памяти определяет, сколько точек прибор может записать за один сеанс измерений. Это критически важно при анализе редких сбоев, длинных пакетов данных или сложных протоколов.
-
Для базовых задач достаточно 10–20 млн точек.
-
Для сложной отладки цифровых систем лучше выбирать модели с памятью от 50 млн точек и выше.
Пример:
-
Rigol DHO1204 — четырёхканальный осциллограф с частотой дискретизации 2 ГС/с и глубиной памяти до 50 млн точек. Подходит для длительного мониторинга сигналов и анализа протоколов, особенно в сложных встроенных системах.
4. Декодирование цифровых протоколов — ключ к эффективной отладке
Современные системы всё чаще используют цифровые интерфейсы — I²C, SPI, CAN, UART, USB и другие. Возможность автоматического декодирования протоколов в осциллографе значительно упрощает анализ и экономит время инженера: прибор не просто показывает сигнал, но и расшифровывает его содержимое в человеко-читаемом виде.
-
Для разработчиков встроенных систем и микроконтроллеров эта функция сегодня фактически обязательна.
-
Некоторые модели позволяют сразу анализировать несколько шин одновременно.
Пример:
-
RIGOL DS1054Z — популярный четырёхканальный осциллограф с частотой дискретизации 1 ГС/с и возможностью декодирования I²C, SPI, UART и других протоколов. Это отличный выбор для лабораторий и сервисных центров, где требуется быстрое понимание цифрового обмена.
-
ADS-6142H — осциллограф с высоким разрешением 14 бит, глубокой памятью и поддержкой расширенного протокольного анализа. Подходит для исследований сложных цифровых систем и точных измерений аналоговых сигналов.
5. Дополнительные функции, на которые стоит обратить внимание
-
Разрядность АЦП — чем больше бит (8, 10, 12, 14), тем точнее измерение по вертикали.
-
Количество каналов — для многосигнальных систем важны 4 и более каналов.
-
Интерфейсы связи — наличие LAN, USB, HDMI, поддержки SCPI-команд для автоматизации.
-
Встроенные анализаторы логики и генераторы сигналов — расширяют функциональность и сокращают количество внешних приборов.
Преимущества покупки осциллографов в ТД «ЭСКО»
Выбирая оборудование в Торговом доме «ЭСКО», вы получаете не только современные измерительные решения, но и уверенность в их качестве и поддержке. Основные преимущества:
-
Официальный дистрибьютор ведущих мировых брендов: Rohde & Schwarz, Tektronix, Rigol, Aktakom и др.
-
Сертифицированный сервисный центр и техническая поддержка на русском языке.
-
Быстрая поставка оборудования и возможность индивидуальной комплектации под задачу заказчика.
-
Методическая и консультационная поддержка инженеров и специалистов на всех этапах внедрения.
-
Гарантия качества и послепродажного обслуживания.
Покупка осциллографа нового поколения — это инвестиция в эффективность работы лаборатории или производства. Понимание того, какие параметры действительно влияют на качество измерений, позволит подобрать прибор, который не только решает текущие задачи, но и остаётся актуальным на годы вперёд.
А сотрудничество с ТД «ЭСКО» гарантирует, что вы получите не просто оборудование, а полноценное решение с профессиональной поддержкой и сервисом.
