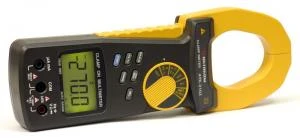

Токовые клещи+ мультиметр АТК-2103

14.09.2020

Этот универсальный прибор может измерять 8 электрических величин, осуществлять тестирование p-n переходов и прозвонку цепей. Большой диаметр захвата клещей позволяет проводить измерения тока в плоских шинах шириной до 60 мм и круглых проводниках диаметром до 50 мм.

При измерении переменного тока обычно используются токоизмерительные клещи на основе трансформатора тока, где первичной обмоткой выступает провод с измеряемым током, а вторичная многовитковая обмотка намотана на разъемный магнитопровод. Переменный ток, проходя через проводник с током, который охвачен магнитопроводом, создает в нем переменный магнитный поток, который индуктируется во вторичной обмотке клещей. В замкнутой вторичной обмотке магнитопровода ЭДС создает ток, который и измеряется прибором. Однако такой способ не подходит для измерения постоянного тока или при измерении низкочастотных составляющих тока.

Для таких измерений используются токоизмерительные клещи АКТАКОМ АТК-2103, в которых вместо вторичной обмотки в зазоре магнитопровода используется датчик Холла.

В АТК-2103 значение напряжения на датчике Холла не зависит от направления или изменения направления магнитного поля, а зависит только от значения напряженности. Таким образом, токовые клещи АКТАКОМ АТК 2103 можно использовать для измерения постоянного тока. При этом т.к. напряженность магнитного поля изменяется практически мгновенно при изменении тока в проводнике, то и реакция датчика, а следовательно, и само измерение происходит тоже очень быстро и с большой точностью.

Большой диаметр охвата токоизмерительных клещей АКТАКОМ АТК-2103 позволяет проводить измерения и переменного и постоянного тока до 2000 А в плоских шинах шириной до 60 мм и круглых проводниках диаметром до 50 мм. Для увеличения точности показаний и исключения ошибки вызванной смещением постоянной составляющей в токовых клещах АКТАКОМ АТК-2103 имеется схема «установки нуля».

Области применения токовых клещей-ваттметра Актаком АТК-2103

  • Сервисные службы

  • Службы эксплуатации и ремонта

  • Производственные линии, входной контроль

Подробнее с техническими характеристиками токовых клещей АТК-2103 можно ознакомиться здесь.

На странице токовых клещей АТК-2103 приводится подробная инструкция по проведению измерений прибором, а также ответы на часто задаваемые вопросы, касающиеся устройства и применения.

Токовые клещи АТК-2103 включены в Госреестр СИ РФ (номер 42736-09) и могут применяться в сфере метрологического контроля и надзора.
