USB-осциллографы АКИП (PicoScope) с полосой пропускания 1 ГГц. Лучшие в своём классе!

07.06.2021

Компания Pico Technology (Великобритания) анонсировала расширение самой передовой серии USB-осциллографов. Серия АКИП-76000E представленная ранее 8-канальными и 4-канальными моделями с максимальной полосой пропускания 500 МГц, пополнилась 4 новыми моделями с полосой пропускания 750 МГц и 1 ГГц. Частота дискретизации у всех моделей 5 ГГц.

Теперь модельный ряд серии АКИП-76000E выглядит следующим образом:

Модель

Число каналов

Полоса пропускания

Разрядность АЦП

АКИП-76426E

4

1 ГГц

8/ 10/ 12 бит

АКИП-76406E

4

1 ГГц

8 бит

АКИП-76425E

4

750 МГц

8/ 10/ 12 бит

АКИП-76405E

4

750 МГц

8 бит

АКИП-76824E

8

500 МГц

8/ 10/ 12 бит

АКИП-76804E

8

500 МГц

8 бит

АКИП-76424E

4

500 МГц

8/ 10/ 12 бит

АКИП-76404E

4

500 МГц

8 бит

АКИП-76403E

4

300 МГц

8 бит

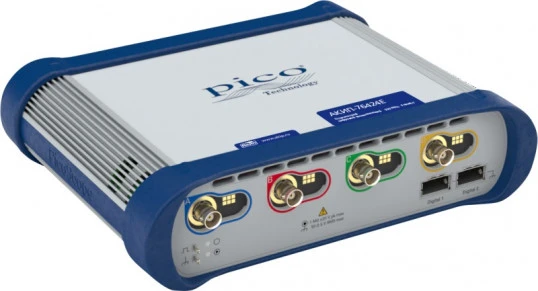

Осциллографы серии АКИП-76000E имеют аппаратную подготовку для использования логического пробника (2 слота для функции MSO), модернизированный корпус с инновационными входами BNC (c контактной площадкой для поддержки опциональных аксессуаров).

В старших моделях АКИП-76426E и АКИП-76425E разрядность АЦП перестраиваемая - 8/ 10/ 12 бит, для АКИП-76406E и АКИП-76405E вертикальное разрешение составляет 8 бит.

Лучшие в своем классе полоса пропускания, частота дискретизации и глубина памяти

Время захвата при максимальной частоте дискретизации: 200 мс при 5 ГГц.

Благодаря аналоговой полосе пропускания до 1 ГГц, и частоте дискретизации в реальном времени 5 ГГц, USB-осциллограф может отображать однократные импульсы с временным разрешением 200 пс.

Осциллографы серии АКИП-76000E предоставляют самую глубокую память захвата, доступную в стандартной комплектации в сравнении с любым другим осциллографом - всего до 4 ГВыб. Эта сверхглубокая память позволяет осциллографу захватывать осциллограммы длительностью 200 мс при максимальной частоте дискретизации 5 ГГц. А при использовании PicoSDK, выделив всю память осциллографа для одной осциллограммы, можно поддерживать максимальную частоту дискретизации 5 ГГц для еще более длительной регистрации до невероятных 800 мс.

Интерфейс SuperSpeed USB 3.0 и аппаратное ускорение обеспечивают плавность и отзывчивость отображения даже при длительной регистрации.

Ключевые особенности:

  • Функциональность «6 в 1»: осциллограф, анализатор спектра, функциональный генератор (ФГ), генератор сигналов СПФ (AWG), анализатор последовательных данных, опциональный логический анализатор до 16 каналов (для цифровых каналов требуется опция MSO -TA369)
  • Максимальная частота дискретизации: 5 ГГц
  • Максимальный объем памяти: от 2 ГБ до 4 ГБ (в зависимости от модели и режима АЦП)
  • Скорость обновления экрана до 300000 осциллограмм в секунду
  • Доступен захват формы сигнала на интервале 200 мс с максимальной дискретизацией
  • Сегментированная память: 10.000 осциллограмм во внутр. буфер (2.000.000 для пакета PicoSDK), цифровая растяжка/ Zoom
  • Цифровая регистрация на ПК (stream mode): дискретизация 20 МГц, память 100 МБ (объем упр. софта), при использовании пакета PicoSDK макс. объем до 312 МГц
  • Функциональный генератор: до 50 МГц/ 5 В п-п
  • Генератор сигналов СПФ/ AWG: до 100 МГц, ЦАП 14 бит, дискретизация 200 МГц, память 40К
  • Анализатор спектра: БПФ при длине памяти до 1 Мб в полной полосе пропускания
  • Декодирование сигналов (более 20 протоколов): в т.ч. ARINC 429, CAN, LIN, FlexRay, I2C, I2S, UART/RS-232, SPI, Manchester, Modbus и др.
  • Математика: 35 функций (4 оператора)
  • Допусковый контроль: тест по маске (рисование, табличные данные, профиль вх. сигнала, импорт данных)
  • Программное обеспечение PicoScope, PicoLog® и PicoSDK® в комплекте
  • Питание от сетевого адаптера ~230В (12В/ 7А)
  • Интерфейс USB 3.0
  • Гарантия 5 лет

Типичные приложения



Эти осциллографы с прикладным программным обеспечением PicoScope 6 идеально подходят для инженеров-разработчиков, работающих с высокопроизводительными встроенными системами, обработкой сигналов, силовой электроникой, мехатроникой и автомобильной электроникой, а также для исследователей и ученых, работающих над многоканальными высокопроизводительными экспериментами в физических лабораториях, ускорителях частиц и подобных установках.



Интерфейс прикладного программирования (API) PicoScope 6000E обеспечивает программный доступ к полному набору расширенных функций оборудования и может быть использован для разработки разнообразных пользовательских и OEM-приложений.
