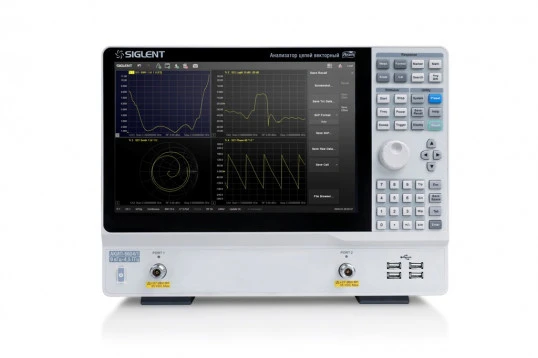

Векторные анализаторы цепей серии АКИП-6604

12.08.2021

Представляем новую серию векторных анализаторов цепей под торговой маркой АКИП™ - АКИП-6604. В серию АКИП-6604 входит четыре модели с частотными диапазонами от 9 кГц до 4,5 ГГц и от 9 кГц до 8,5 ГГц. В зависимости от модели векторные анализаторы серии АКИП-6604 поддерживают 2-х или 4-х портовые измерения S-параметров, дифференциальные параметры и параметры во временной области (опционально). В отличие от «обычного» анализатора цепей, векторные анализаторы цепей (VNA) позволяют обнаруживать и наблюдать фазовые соотношения исследуемых сигналов.

Анализаторы цепей серии АКИП-6604 представляют собой эффективные инструменты для вычисления добротности (Q-фактор), полосы пропускания и вносимых потерь фильтра. Они поддерживают возможность добавления (моделирования) или удаления измерительных оснасток, функцию допускового контроля и тестирование пульсаций. Анализаторы цепей серии АКИП-6604 также поддерживают различные виды калибровки и коррекции при измерении S-параметров: SOLT, SOLR, TRL, и расширенная калибровка для повышения гибкости в исследованиях, разработках и в производственных приложениях.

Ключевые особенности:

  • Рабочий диапазон частот:
  • Двух- (АКИП-6604/1АКИП-6604/3) или четырёхпортовый (АКИП-6604/2АКИП-6604/4) анализ
  • Полоса фильтра ПЧ (IFBW): 10 Гц … 3 МГц
  • Диапазон установки выходного уровня: - 55 дБм … 10 дБм
  • Разрешение: 1 Гц, 0,05 дБ
  • Динамический диапазон: 125 дБ (полоса ПЧ = 10 Гц)
  • Различные виды калибровки: простая, расширенная, полная (от одного до четырех портов), TRL-калибровка (SOLT, SOLR, TRL)
  • Измеряемые параметры: параметры рассеяния (S-параметры), дифференциальные измерения, измерения приемника, анализ параметров во временной области (опция), параметры пульсаций, импеданс, добавление или удаление кабелей и испытательных приспособлений, TDR рефлектометр (опция)
  • Поддержка инжекторов питания (Bias-Tees)
  • Сенсорный экран, диагональ экрана 30,7 см (разрешение 1280x800)
  • Интерфейсы: USB, LAN, GPIB (опция)
  • Дистанционное управление: SCPI/Labview/IVI на базе USB-TMC/VXI-11/Socket/Telnet/WebServer
  • Видео выход (HDMI)

Параметры

АКИП-6604/1

АКИП-6604/2

АКИП-6604/3

АКИП-6604/4

Диапазон частот

9 кГц … 4,5 ГГц

9 кГц … 8,5 ГГц

Число портов

2

4

2

4

Разрешение

1 Гц, 0,05 дБ

Полоса фильтра ПЧ (IFBW)

10 Гц … 3 МГц

Диапазон установки выходного уровня

- 55 дБм … 10 дБм

Анализатор снабжен большим (диагональ 30,7 см) цветным сенсорным экраном с разрешением 1280x80 и поддерживает несколько режимов вывода результатов измерений:

Новая серия векторных анализаторов цепей АКИП-6604 сочетает в себе широкие функциональные возможности, современный дизайн, и позволяет выбрать оптимальную модель под широкий спектр задач. Новинка может быть использована для тестирования и проверки коаксиальных кабелей, делителей, сумматоров, антенн, разветвителей, фильтров на поверхностных акустических волнах (SAW) и дифференциальных усилителей, в том числе:

  • Анализ достоверности передачи сигнала
  • Испытания ВЧ-компонентов
  • Измерение режекторных фильтров с высоким коэффициентом подавления в полосе заграждения
  • Испытания многопортовых модулей (2/4 порта)
  • Измерения параметров материалов

Планируются испытания для целей утверждения типа СИ.
