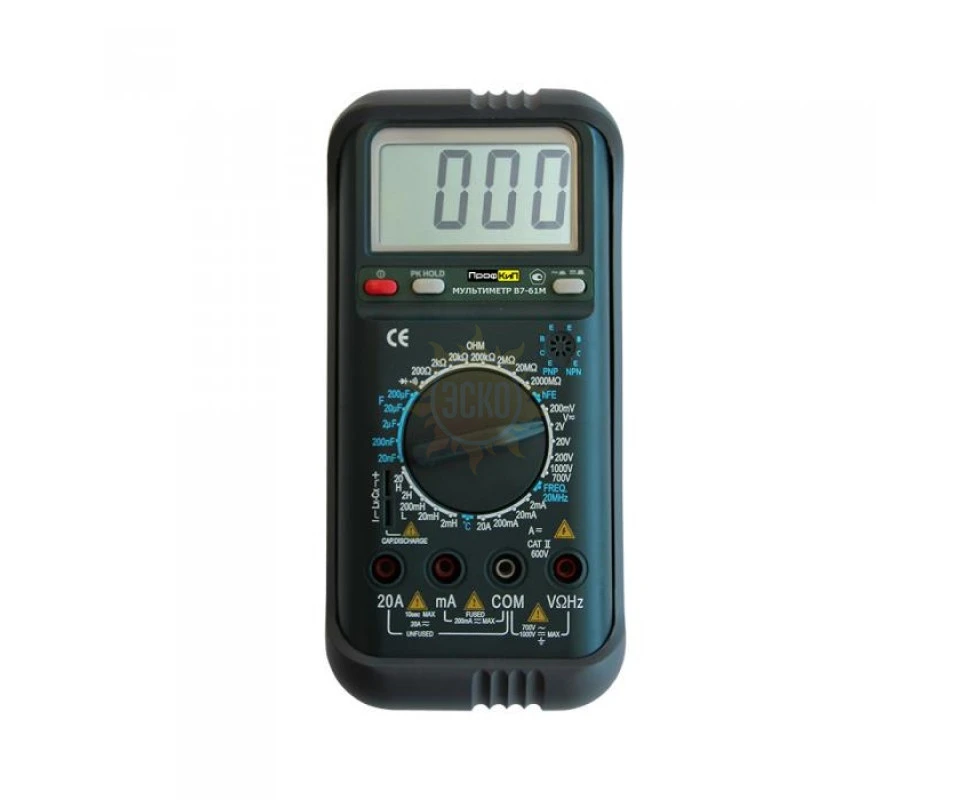

ПрофКиП В7-61 Вольтметр Универсальный

распечатать описание в PDF

Напряжение постоянное (В), max

1000

Напряжение переменное (В), max

750

Переменный ток I

10 А

Постоянный ток I

10 А

Сопротивление

2 ГОм

Измерение True RMS

Нет

Частота, max

10 МГц

49 050 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Госреестр
81246-21
до 15.03.2026

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП В7-61

Назначение вольтметра универсального ПрофКиП В7-61

Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h₂₁, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-61

▪ 3¼ разрядный ЖК-дисплей

▪ Максимально индицируемое число: 1999

▪ Измерение постоянного напряжения: до 1000 В

▪ Измерение переменного напряжения: до 750 В

▪ Измерение силы постоянного /переменного тока: до 10 А

▪ Измерение сопротивления: до 2 ГОм

▪ Измерение частоты: до 15 МГц

▪ Измерение емкости: до 200 мкФ

▪ Измерение индуктивности: до 20 Гн

▪ Измерение скважности

▪ Измерение параметров транзисторов

▪ Автоматическая установка нуля

▪ Регистрация максимальных значений

▪ Защита измерительного входа

▪ Комплектуется защитным чехлом

Основные технические характеристики вольтметра универсального ПрофКиП В7-61

Напряжение постоянного тока
Диапазон	Разрешение	Точность
200 мВ	0.1 мВ	±(0.5% + 4)
2 В	1 мВ	±(0.5% + 4)
20 В	10 мВ	±(0.5% + 4)
200 В	100 мВ	±(0.5% + 4)
1000 В	1 В	±(0.8% + 4)
Входной импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Напряжение переменного тока
Диапазон	Разрешение	Точность
200 мВ	100 мкВ	±(1.2% + 4)
2 В	1 мВ	±(1.0% + 4)
20 В	10 мВ	±(1.0% + 4)
200 В	100 мВ	±(1.0% + 4)
700 В	1 В	±(1.5% + 4)
Импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Частота: 40 Гц … 400 Гц
Сопротивление
Диапазон	Разрешение	Точность
200 Ом	0.1 Ом	±(1.0% + 4)
2 кОм	1 Ом	±(0.8% + 4)
20 кОм	10 Ом	±(0.8% + 4)
200 кОм	100 Ом	±(0.8% + 4)
2 МОм	1 кОм	±(0.8% + 4)
20 МОм	10 кОм	±(2.0% + 4)
2000 МОм	1 МОм	±(5.0% + 10)
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
Сила постоянного тока
Диапазон	Разрешение	Точность
2 мА	1 мкА	±(0.8% + 4)
20 мА	10 мкА	±(0.8% + 4)
200 мА	100 мкА	±(1.2% + 4)
20 А	10 мА	±(2.0% + 4)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Сила переменного тока
Диапазон	Разрешение	Точность
2 мА	1 мкА	±(1.2% + 4)
20 мА	10 мкА	±(1.2% + 4)
200 мА	100 мкА	±(2.0% + 4)
20 А	10 мА	±(3.0% + 5)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Частота: 40 Гц … 400 Гц
Емкость
Диапазон	Разрешение	Точность
20 нФ	10 пФ	±(2.5% + 5)
200 нФ	100 пФ	±(2.5% + 5)
2 мкФ	1нФ	±(2.5% + 5)
20 мкФ	10 нФ	±(2.5% + 5)
200 мкФ	100 нФ	±(5.0% + 4)
Примечание: Не подавать напряжение!
Испытание коэффициента HFE транзисторов
HFE	На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ)	Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
Индуктивность
Диапазон	Разрешение	Точность
2 мГн	1 мкГн	±(2.5% + 5)
20 мГн	10 мкГн	±(2.5% + 5)
200 мГн	100 мкГн	±(2.5% + 5)
2 Гн	1 мГн	±(2.5% + 5)
20 Гн	10 мГн	±(5.0% + 4)
Примечание: Не подавать напряжение!
Частота
Диапазон	Разрешение	Точность
2 кГц	1 Гц	±(5.0% + 4)
20 кГц	10 Гц	±(5.0% + 4)
200 кГц	100 Гц	±(5.0% + 4)
2000 кГц	1 кГц	±(5.0% + 4)
10 МГц	10 кГц	±(5.0% + 4)
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
Температура
Диапазон	Разрешение	Точность
-40°С … 400°С	1°С	±(0.8% + 4)
400°С … 1000°С	1°С	±(1.5% + 15)

Условия эксплуатации вольтметра универсального ПрофКиП В7-61

▪ Температура окружающего воздуха: 18°С … 28°С

▪ Относительная влажность: 40% … 80%

▪ Атмосферное давление: 720 мм.рт.ст. … 780 мм.рт.ст.

Условия транспортирования вольтметра универсального ПрофКиП В7-61

▪ Температура окружающего воздуха: -10°С … 40°С

▪ Относительная влажность: не более 90%

▪ Атмосферное давление: 630 мм.рт.ст. … 800 мм.рт.ст.

Общие данные вольтметра универсального ПрофКиП В7-61

▪ Питание: 9 В, тип «Крона»

▪ Габаритные размеры: 190х88.5х27.5 мм

▪ Вес: 0.320 кг

Комплект поставки вольтметра универсального ПрофКиП В7-61

Наименование	Количество
Вольтметр универсальный ПрофКиП В7-61	1 шт.
Измерительные провода	1 шт.
Термопара К-типа	1 шт.
Защитный чехол	1 шт.
Руководство по эксплуатации	1 шт.

Характеристики ПрофКиП В7-61

Напряжение постоянного тока
Диапазон	Разрешение	Точность
200 мВ	0.1 мВ	±(0.5% + 4)
2 В	1мВ	±(0.5% + 4)
20 В	10 мВ	±(0.5% + 4)
200 В	100 мВ	±(0.5% + 4)
1000 В	1 В	±(0.8% + 4)
Входной импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Напряжение переменного тока
Диапазон	Разрешение	Точность
200 мВ	100 мкВ	±(1.2% + 4)
2 В	1 мВ	±(1.0% + 4)
20 В	10 мВ	±(1.0% + 4)
200 В	100 мВ	±(1.0% + 4)
700 В	1 В	±(1.5% + 4)
Импеданс: 10 МОм
Защита от перегрузки: 1000 В постоянного тока /700 В переменного тока
Частота: 40 Гц … 400 Гц
Сопротивление
Диапазон	Разрешение	Точность
200 Ом	0.1 Ом	±(1.0% + 4)
2 кОм	1 Ом	±(0.8% + 4)
20 кОм	10 Ом	±(0.8% + 4)
200 кОм	100 Ом	±(0.8% + 4)
2 МОм	1 кОм	±(0.8% + 4)
20 МОм	10 кОм	±(2.0% + 4)
2000 МОм	1 МОм	±(5.0% + 10)
Защита от перегрузки: 250 В постоянного/переменного тока (среднеквадратичное значение)
Сила постоянного тока
Диапазон	Разрешение	Точность
2 мА	1 мкА	±(0.8% + 4)
20 мА	10 мкА	±(0.8% + 4)
200 мА	100 мкА	±(1.2% + 4)
20 А	10 мА	±(2.0% + 4)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Сила переменного тока
Диапазон	Разрешение	Точность
2 мА	1 мкА	±(1.2% + 4)
20 мА	10 мкА	±(1.2% + 4)
200 мА	100 мкА	±(2.0% + 4)
20 А	10 мА	±(3.0% + 5)
Защита от перегрузки: быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток: 20 А (до 15 секунд)
Частота: 40 Гц … 400 Гц
Емкость
Диапазон	Разрешение	Точность
20 нФ	10 пФ	±(2.5% + 5)
200 нФ	100 пФ	±(2.5% + 5)
2 мкФ	1нФ	±(2.5% + 5)
20 мкФ	10 нФ	±(2.5% + 5)
200 мкФ	100 нФ	±(5.0% + 4)
Примечание: Не подавать напряжение!
Испытание коэффициента HFE транзисторов
HFE	На дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (ВСЕ ТИПЫ)	Ток базы около 10 мкА, напряжение Vкэ около 2,8 В
Индуктивность
Диапазон	Разрешение	Точность
2 мГн	1 мкГн	±(2.5% + 5)
20 мГн	10 мкГн	±(2.5% + 5)
200 мГн	100 мкГн	±(2.5% + 5)
2 Гн	1 мГн	±(2.5% + 5)
20 Гн	10 мГн	±(5.0% + 4)
Примечание: Не подавать напряжение!
Частота
Диапазон	Разрешение	Точность
2кГц	1 Гц	±(5.0% + 4)
20 кГц	10 Гц	±(5.0% + 4)
200 кГц	100 Гц	±(5.0% + 4)
2000 кГц	1 кГц	±(5.0% + 4)
10 МГц	10 кГц	±(5.0% + 4)
Защита от перегрузки: 250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
Температура
Диапазон	Разрешение	Точность
-40°С … 400°С	1°С	±(0.8% + 4)
400°С …1000°С	1°С	±(1.5% + 15)
Условия эксплуатации вольтметра универсального
Температура окружающего воздуха	18°С … 28°С
Относительная влажность	40% … 80%
Атмосферное давление	720 мм.рт.ст. … 780 мм.рт.ст.
Условия транспортирования вольтметра универсального
Температура окружающего воздуха	-10°С … 40°С
Относительная влажность	не более 90%
Атмосферное давление	630 мм.рт.ст. … 800 мм.рт.ст.
Общие данные
Питание	9 В, тип «Крона»
Габаритные размеры	190 х 88.5 х 27.5 мм
Вес	0.320 кг

Комплектация ПрофКиП В7-61

№	Наименование	Количество
1.	Вольтметр универсальный ПрофКиП В7-61	1
2.	Измерительные провода	1
3.	Термопара К-типа	1
4.	Защитный чехол	1
5.	Руководство по эксплуатации	1
