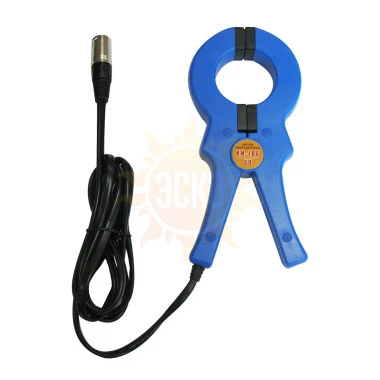

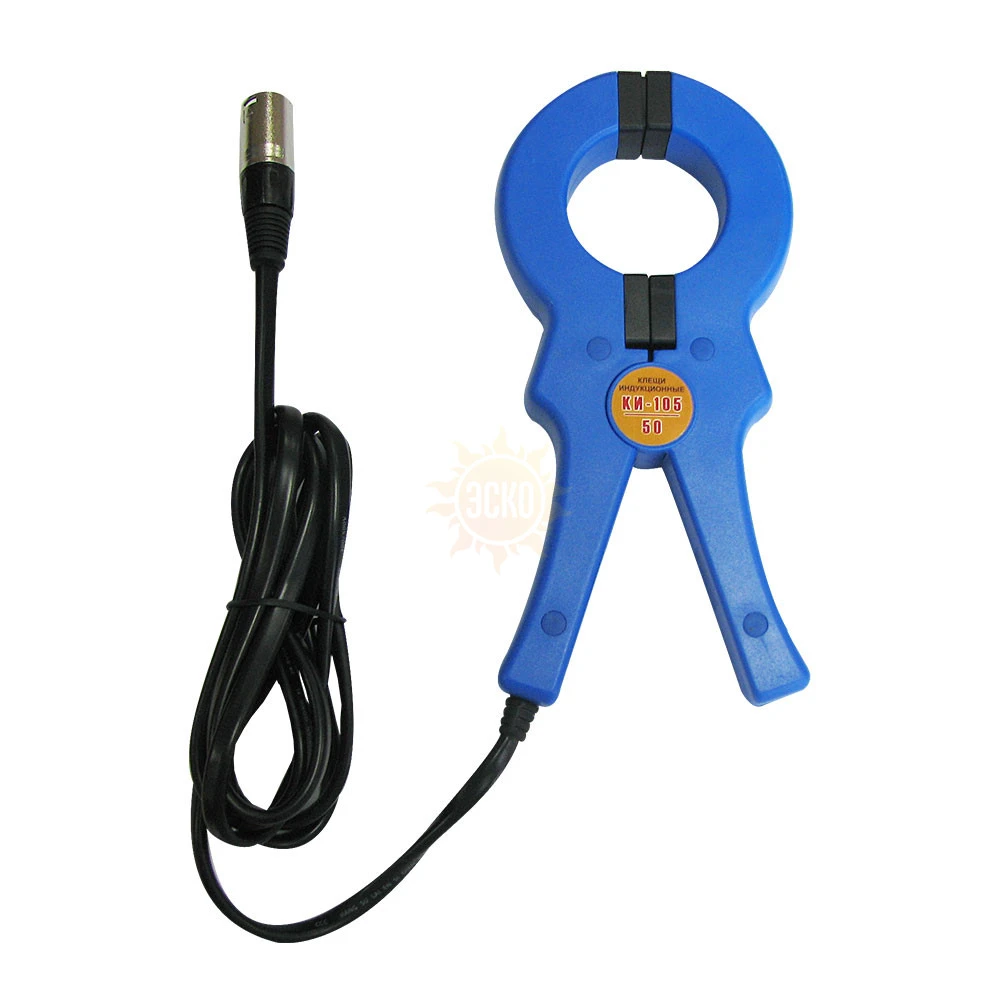

Клещи электроизмерительные ТЕХНО-АС КИ-105/50

распечатать описание в PDF

Артикул: 00-00007785

25 254 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор Техно-АС в России

Назначение клещей индукционных КИ-105:

Клещи индукционные КИ-105 предназначены для:

подачи бесконтактным (индукционным) способом в кабельную линию или электропроводящую коммуникацию сигнала испытательной частоты от генератора АГ-105;
выбора трассируемой кабельной линии из пучка при использовании в качестве приемного датчика трассопоискового приемника.

Для подключения клещей индукционных КИ-105 к трассопоисковым приемникам АП-014, АП-027, АП-019.1, АП-019М, АП-019.3 используется кабель АП027.02.020.

Методика работы клещей индукционных КИ-105:

Трассировка кабельной линии (в том числе находящейся под напряжением)

Подключить индукционные клещи к выходному разъему генератора. Выбрать режим генерации (непрерывный или импульсный) и частоту сигнала генератора. Обхватить до смыкания полуколец индукционными клещами кабель. Включить на генераторе генерацию трассировочного сигнала. На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии. При завершении трассировки отключить на генераторе режим генерации. Снять индукционные клещи с кабеля.

Выбор кабеля из пучка

Подать на выделенный кабель сигнал испытательной частоты. На трассопоисковом приемнике установить выбранную частоту генератора и провести трассировку кабельной линии. Подключить к трассопоисковому приемнику индукционные клещи. Поочередно, обхватывая клещами проходящие рядом кабели, по максимальному уровню сигнала найти искомый кабель.
