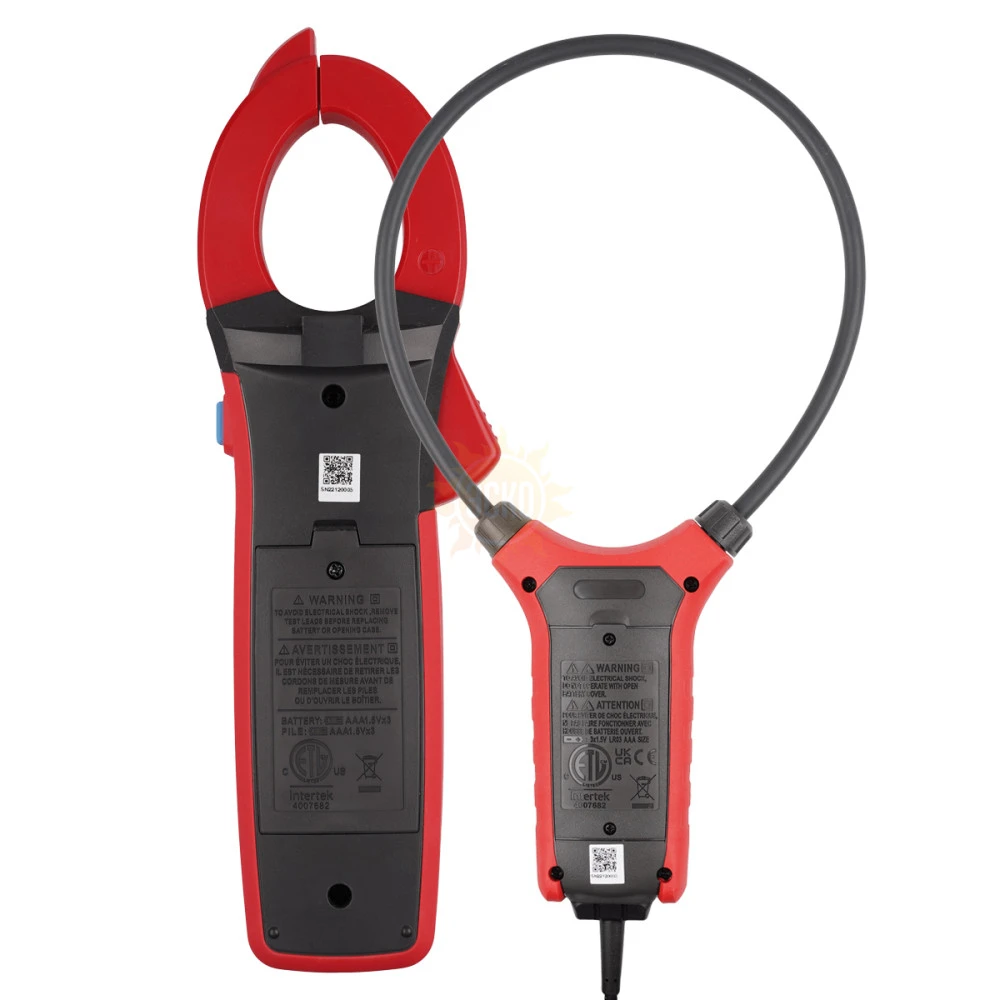

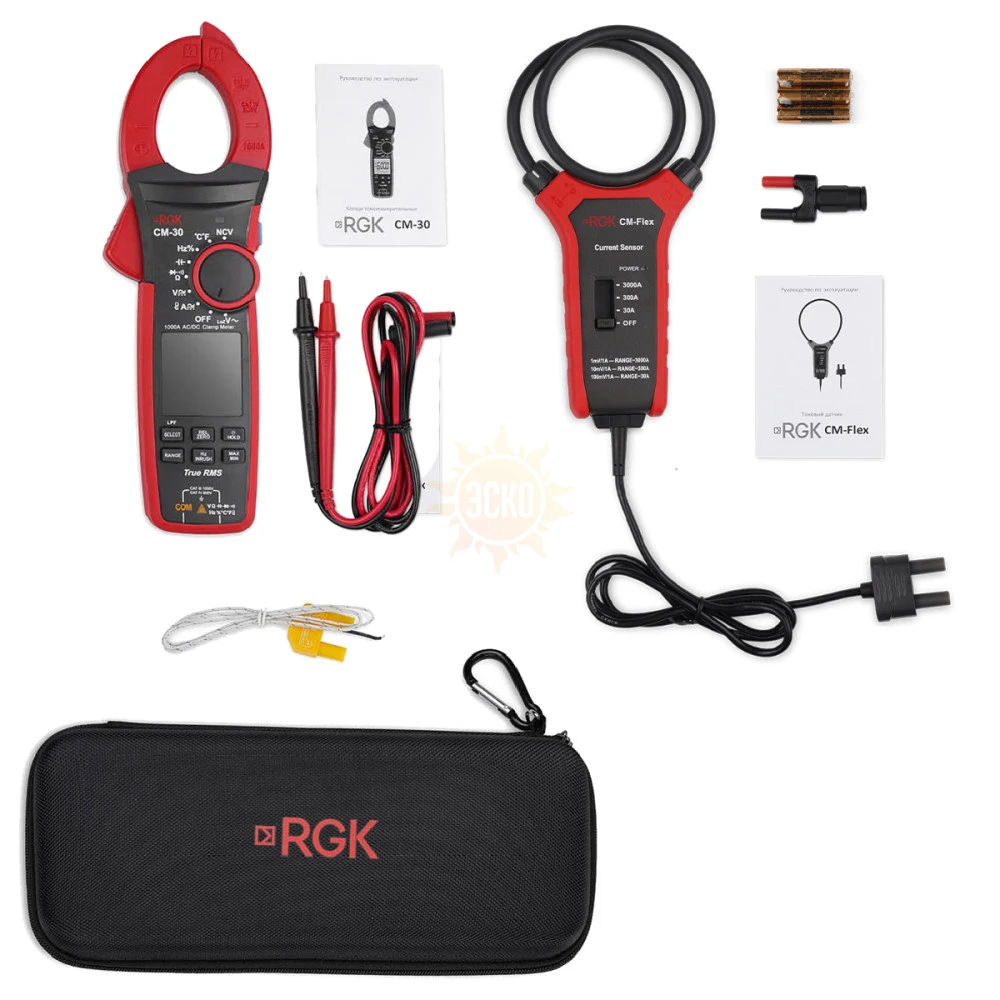

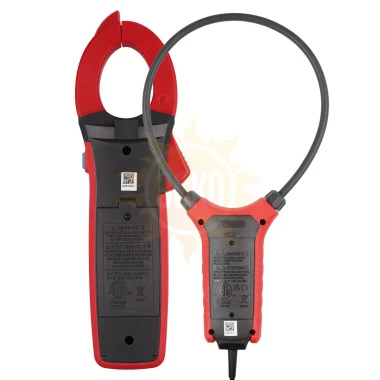

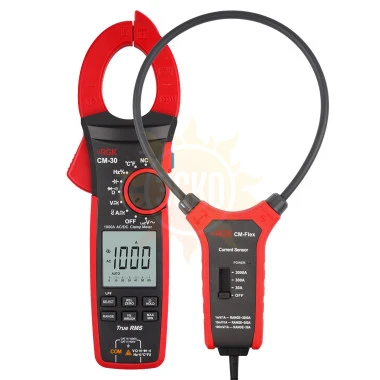

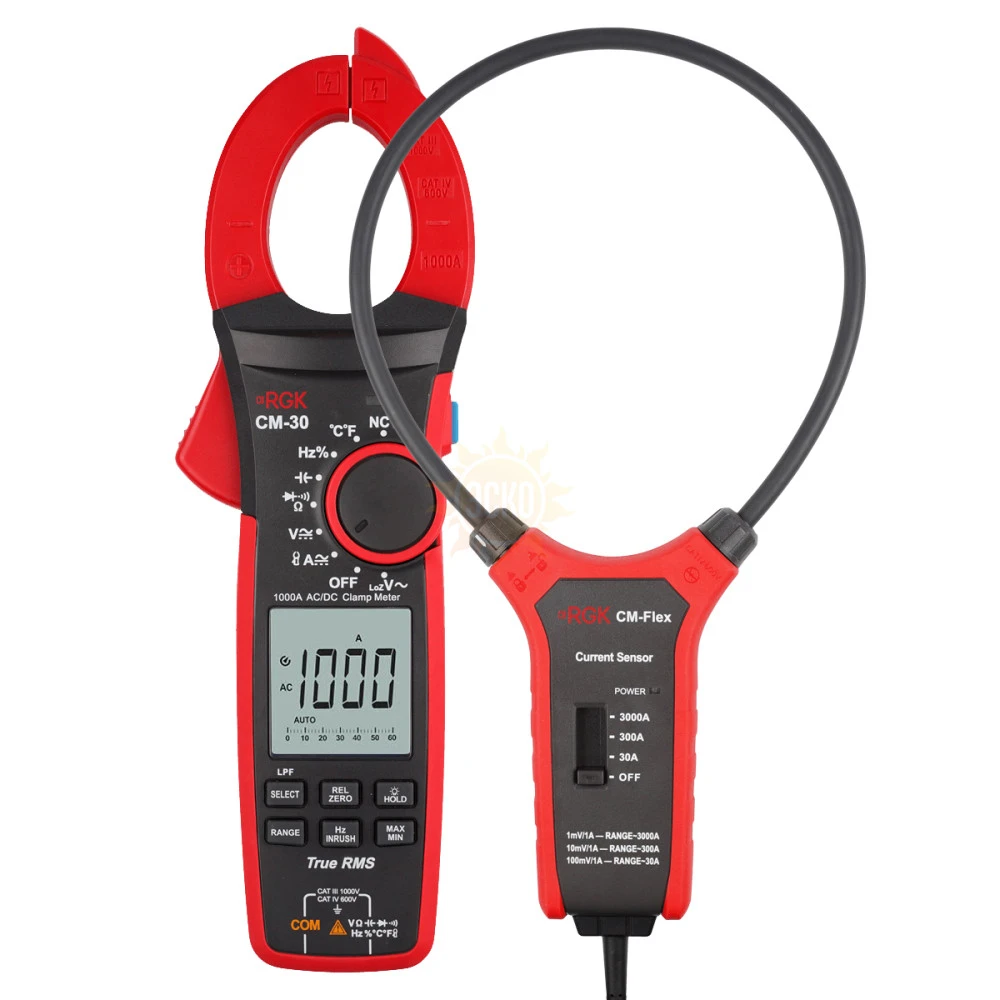

Токоизмерительные клещи RGK CM-30 + Токовый датчик RGK CM Flex

Артикул: 721418
на удалённом складе 5 шт.
21 990
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Госреестр Госреестр № 81401-21
ТД «ЭСКО» официальный дистрибьютор RGK в России

Описание Токоизмерительные клещи RGK CM-30 + Токовый датчик RGK CM Flex

Токоизмерительные клещи RGK CM-30 - True RMS прибор для точного измерений больших значений силы постоянного или переменного тока, до 1000 А. Множество специализированных функций и возможность работы с проводниками сечением до 42 мм делают эту модель отличным выбором для диагностики и техобслуживания промышленного оборудования, установок, сетей.

Богатый функционал

  • INRUSH - регистрация пусковых токов и переходных процессов.
  • LoZ - режим пониженного сопротивления на входе для борьбы с паразитным напряжением и помехами.
  • LPF - фильтр низких частот необходим для диагностики инверторов и оборудования с частотно-регулируемым приводом.
  • NCV - датчик бесконтактного определения наличия напряжения в розетках и проводах.
  • REL - относительные измерения для быстрого сравнения с контрольным значением.
  • Измерение температуры при помощи термопары для проверки систем под нагрузкой.

Безопасность работ

Токовые клещи RGK CM-30 позволяют провести измерения силы тока без прямого контакта с высоконагруженным проводником и без нарушения его целостности. Модель относится к максимальному классу электробезопасности CAT IV 600V и подходит для тестирования оборудования промышленного класса.

Продуманная эргономика

Рядом с захватом клещей расположен защитный барьер, который препятствует случайному соскальзыванию руки пользователя в сторону линии под напряжением. Предусмотрен яркий фонарь для подсветки рабочей зоны - полезная особенность для слабоосвещенных распределительных коробок и шкафов. Органы управления расположены так, чтобы пользоваться всеми функциями было удобно одной рукой в защитной перчатке.

Дополнительные возможности

Токовые клещи RGK CM-30 могут частично заменить мультиметр за счет наличия следующих режимов:

  • измерение напряжения (постоянного и переменного);
  • определение сопротивления;
  • контроль целостности цепи (прозвонка);
  • тестирование компонентов - диодов и конденсаторов.

Расширение диапазона

Рабочий диапазон устройства можно расширить до 3000 А путем подключения гибкого датчика CM-Flex, который значительно упрощает выполнение замеров в тесном окружении, например, а также позволяет тестировать силовые провода диаметром до 140 мм. Для подключения датчика к токоизмерительным клещам RGK CM-30 не требуются какие-либо адаптеры или переходники.

Характеристики Токоизмерительные клещи RGK CM-30 + Токовый датчик RGK CM Flex

    RGK CM-30
Метрологические характеристики в режиме измерений напряжения постоянного тока
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, мВ, В
600,0 мВ 0,1 мВ ±(0,008●U+3 е.м.р.)
6,000 В 0,001 В ±(0,005●U+5 е.м.р.)
60,00 В 0,01 В
600,0 В 0,1 В
1000 B 1 B
Примечание – U – измеренное значение напряжение постоянного тока, В
Метрологические характеристики в режиме измерений напряжения переменного тока
Пределы измерений Частота Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой абсолютной основной погрешности измерений
6,000 В от 45 до 400 Гц 0,001 В ±(0,012●U+3 е.м.р.) В
60,00 В 0,01 В
600,0 В 0,1 В ±(0,01●U+8 е.м.р.)
1000 В 1 В
Примечание – U – измеренное значение напряжение постоянного тока, В
Метрологические характеристики в режиме измерений силы постоянного тока
Пределы измерений, А Разрешение (единица младшего разряда (е.м.р.)), А Пределы допускаемой основной абсолютной погрешности измерений, А
60,00 0,01 ±(0,02●I+5 е.м.р.)
600,0 0,1
1000 1
Примечание – I – измеренное значение переменного тока, А
Метрологические характеристики в режиме измерений силы переменного тока
Пределы измерений Частота Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, А
60,00 A от 45 до 400 Гц 0,01 A ±(0,02●I+9 е.м.р.)
600,0 A 0,1 A ±(0,02●I+5 е.м.р.)
1000 A 1 A
Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 40-400 Гц
Метрологические характеристики в режиме измерений электрического сопротивления постоянному току
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм
600,0 Ом 0,1 Ом ±(0,01●R+3 е.м.р.)
6,000 кОм 0,001 кОм ±(0,01●R+2 е.м.р.)
60,00 кОм 0,01 кОм
600,0 кОм 0,1 кОм
6,000 МОм 0,001 МОм ±(0,02●R+8 е.м.р.)
60,00 МОм 0,01 МОм
Примечание – R – измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм
Метрологические характеристики в режиме измерений электрической емкости
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, В
60,00 нФ 0,01 нФ ±(0,04●С+25 е.м.р.)
600,0 нФ 0,1 нФ ±(0,04●С+5 е.м.р.)
6,000 мкФ 0,001 мкФ
60,00 мкФ 0,01 мкФ
600,0 мкФ 0,1 мкФ
6,000 мФ 0,001 мФ ±(0,10●С+9 е.м.р.)
60,00 мФ 0,01 мФ
Примечание – C - измеренное значение электрической емкости, нФ, мкФ, мФ
Метрологические характеристики в режиме измерений частоты
Диапазон измерений Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц, МГц
60,00 Гц 0,01 Гц ±(0,001●F+3 е.м.р.)
600,0 Гц 0,1 Гц
6,000 кГц 0,001 кГц
60,00 кГц 0,01 кГц
600,0 кГц 0,1 кГц
1,000 МГц 0,001 МГц
Примечания: F – измеренное значение частоты, Гц, кГц, МГц; Нижний предел измерений – 10 Гц В диапазоне среднеквадратических значений входного напряжения переменного тока от 250 мВ до 20 В для значений частот не более 100 кГц, от 600 мВ до 20 В для диапазона частот от 100 кГц до 1 МГц включ.
Метрологические характеристики в режиме измерений температуры с помощью преобразователей термоэлектрических (термопар) по ГОСТ Р 8.585-2001 (термопара типа K)
Пределы измерений, °С Разрешение (единица младшего разряда (е.м.р.)) , °С Пределы допускаемой основной абсолютной погрешности измерений, °С 1)
от –40 до +300 0,1 ±(0,01●T+20 е.м.р.)
от +300 до + 1000 1 ±(0,01●T+2 е.м.р.)
Примечание – T – измеренное значение температуры, °С; 1) – погрешность нормирована без учета погрешности используемой термопары
Метрологические характеристики в режиме измерений силы переменного тока совместно с поясом Роговского RGK CM-Flex (Опция)
Пределы измерений Частота Разрешение (единица младшего разряда (е.м.р.)) Пределы допускаемой абсолютной основной погрешности измерений
30,0 А от 45 до 450 Гц 0,1 А ±(0,03●I+5 е.м.р.) А
300 А 1 А
3000 А 10 А
Примечание – I - измеренное значение силы переменного тока, А
Температурный коэффициент
Модификация Температурный коэффициент X1)/°С
RGK CM-30 0,1
1) – единицы величин измеряемой физической величины. Температурный коэффициент распространяется на все физические величины, измеряемые указанными модификациями.
Общие характеристики
Параметры электрического питания: - напряжение постоянного тока 4,5 B
Диаметр захвата 42 мм
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха от +18 до +28 °С 80 %
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление от 0 до +50 °С 80 % при температуре от 0 до +30 °С 75 % при температуре св. +30 до +40 °С 85 % при температуре св. +40 до +50 °С от 84,0 до 106,7 кПа
Габаритные размеры 280 x 93 x 44 мм
Масса 0,5 кг
CM-Flex
Параметры измерения силы переменного тока
Пределы измерений Разрешение (единица младшего разряда (е.м.р.)) Коэффициент трансформации Пределы допускаемой основной абсолютной погрешности измерений
30,00 A 0,1 A 100 мВ/1 А ±(0,03●I+5 е.м.р.)
300,0 A 1 A 10 мВ/1 А
3000 A 10 A 1 мВ/1 А
Примечание – I – измеренное значение переменного тока, А Частотный диапазон: 45-500 Гц
Температурный коэффициент
Модификация Температурный коэффициент/°С
RGK CM-Flex 0,2
Общие характеристики
Тип сенсора Пояс Роговского
Максимальное выходное напряжение 3 В
Ошибка при отклонении исследуемого проводника от центрального положения дополнительная погрешность ± 3,0%
Максимальный диаметр проводника 14 см
Класс защиты от перенапряжения CAT IV 600 В
Рабочие условия измерений: - температура окружающего воздуха - относительная влажность воздуха - атмосферное давление, от 0 до +50 °С не более 80 % от 84,0 до 106,7 кПа
Нормальные условия измерений: - температура окружающего воздуха - относительная влажность воздуха от +18 до +28 °С до 80 %
Температура хранения Влажность хранения от -20 до +60 °C до 80 %
Степень загрязнения 2
Питание 3 батареи, ААА
Параметры электрического питания: - напряжение постоянного тока 4,5 В
Габаритные размеры 267 x 120 x 34 мм
Масса 0,26 кг
