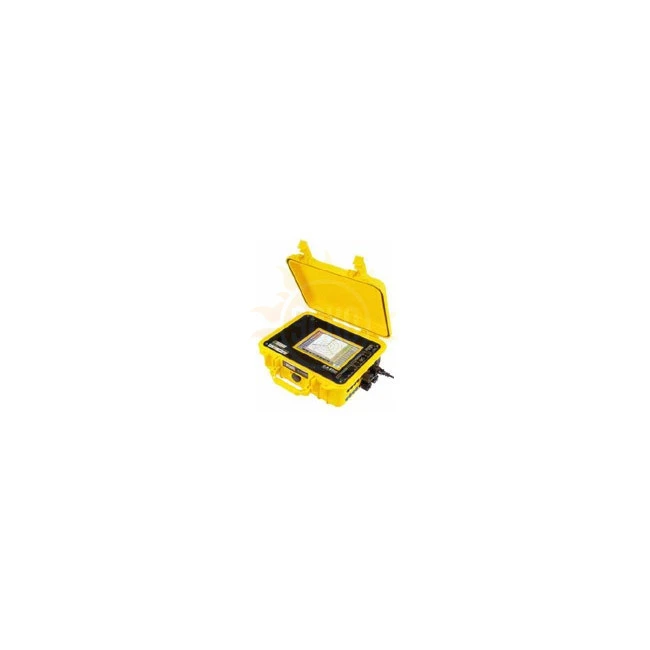

Анализатор качества электроэнергии Chauvin Arnoux С.А 8352

Анализатор параметров электрических сетей С.А 8352

• 4 канала до 2кВ, 3000А

• Скорость считывания данных -   2К/сек/канал

• Вычислитель - процессор INTEL Pentium 500

• Оперативная память -128Мб память

• Память на жёстком диске (HDD) - 6Гб HDD

• Экран - 19см

• 2 дополнительных выхода - для клавиатуры и мыши

Отображаемое меню используемых функций:

- общая конфигурация;
- индикация подключенных входов и параметризация
   (оценивание параметров);
- анализ гармонических составляющих;
- режим осциллографа;
- векторная графика;
- текущий контроль энергии и мощности;
- измерение частоты колебания измеряемой величины;
- текущий контроль напряжения;
- итоговая диаграмма EN 50160;
- запись кратковременных (неустановившихся) процессов;
- регистрация данных.

Измеряемые параметры:

Напряжение и сила тока:

• Фактические и средние действующие значения.

• Амплитуда (максимальное пиковое значение) и  коэффициент амплитуды.

• Активная мощность абсолютное и относительное значения.

• Реактивная мощность абсолютное и относительное значения.

• Кажущаяся мощность и коэффициент мощности.

• Гармоники: сила тока, напряжение, активная и реактивная мощность и реактивная мощность искажения.

 Анализ гармонических составляющих до 50 - й гармоники

• Напряжение: изменение абсолютного и относительного значения (отношения значения напряжения порядковой гармоники к напряжению основной гармоники) Hn и Hn/основн.

• Сила тока: измерение абсолютного и относительного значений (Hn и Hn/основн.).

• Определения смещения фазы каждой гармоники.

• Полный и порядковый (соседних гармоник) коэффициент гармоник (полный коэффициент и расхождение гармоник).

• Определение направления каждого порядка гармоники.

Спектральный анализ межгармонических частот

• Активная, реактивная и кажущаяся мощность.

• Анализ системы с составляющей с прямой последовательностью фаз, обратной последовательностью фаз и составляющей с нулевой последовательностью фаз.

• Смещения фазы.

• Абсолютное значение напряжения и силы тока для полного спектра.

• Векторная графика напряжения и силы тока.

Измерение кратковременных всплесков

• Измерение в соответствии со стандартами EN 60868, EN 61000-3 and (EC 60868: кратковременные (Pst) и длительные измерения  (Pit) всплесков.

• Среднее значение всплесков для каждой фазы.

• Измерение  максимального мгновенного всплеска.

Анализ сетей высокого напряжения

• Регистрация коротких замыканий (регистрация сбоев).

• Симметрия напряжений.

• Анализ колебаний (неустойчивости) мощности и частоты.

И полный анализ в соответствии с EN 50160
