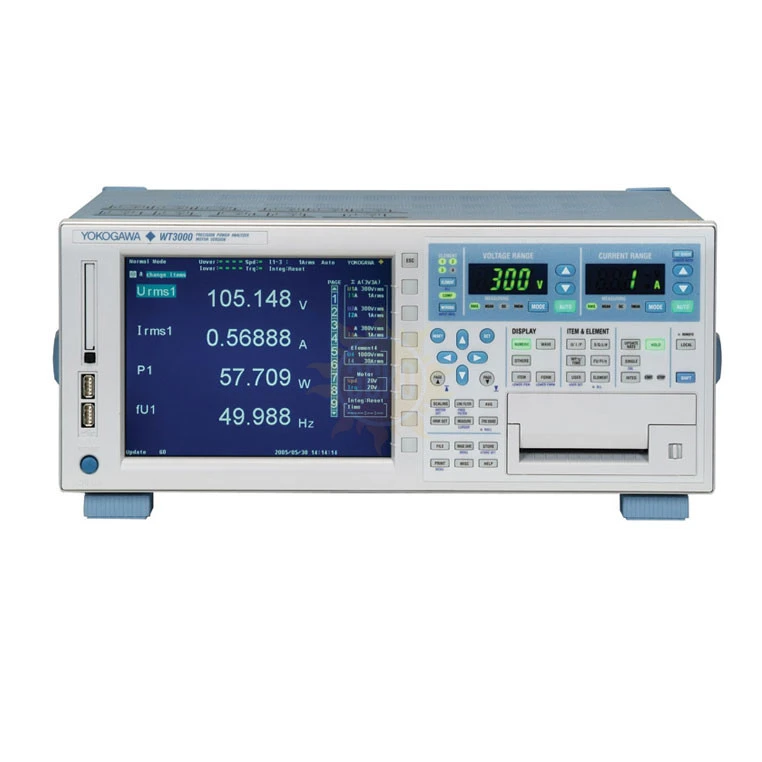

Yokogawa WT3000E
распечатать
Описание Yokogawa WT3000E
Технологии Иокогава по измерению мощности обеспечивают высочайшую точность и надежность в своем классе. WT3000 обладают базовой относительной погрешностью измерения мощности +/- 0.2% при постоянном и переменном токе в полосе 0.1 Гц - 1 МГц при 4 входных элементах.
Общие характеристики измерителя мощности WT3000:
- Относительная базовая погрешность: +/- 0.01%
- Относительная базовая погрешность по мощности: +/- 0.02%
- Входной токовый элемент на 2 A Новинка!
- Высокая надежность: Большой 8.4 ЖКД и светодиодный индикатор диапазона
- Одновременное измерение двумя приборами (8 входных элементов для измерения мощности)
- Функции сохранения: интервал между сохранениями 50 мс
- Интерфейсы: GP-IB, Ethernet, RS-232 и USB
- Улучшенные функции вычисления: операции с формой сигнала, БПФ, сохранение оцифрованной формы сигнала
- IEC61000-3-2: Измерение гармоник
- IEC61000-3-3: Флуктуации напряжения/измерние фликера
Характеристики Yokogawa WT3000E
| Параметры | Значения | |||
|---|---|---|---|---|
|
Погрешность по мощности 50/60 Гц |
0,01%отсчета+0,03%диап. |
|||
|
Частотный диапазон |
по мощности |
пост.ток/ 0,1 Гц ... 1 МГц |
||
|
по току/напряжению |
1 МГц |
|||
|
Количество входных модулей |
1/2/3/4 |
|||
|
Диапазоны измерения напряжения |
от 0…15 В до 0…1000 В |
|||
|
Диапазоны измерения тока |
прямое подключение |
от 0…5 мА до 0…2 А или от 0…0,5 А до 0…30 А |
||
|
внешний датчик |
от 0…50 мВ до 0…10 В |
|||
|
Основные измеряемые параметры и функции |
Напряжение; ток; активная / реактивная / полная мощность; cos f; фазовый угол; частоту; пиковое значение напряжения/тока; пик-фактор; |
|||
|
Потребляемая мощность |
(Вт×ч, А×ч, Вар×ч, ВА×ч) |
|||
|
Пик фактор |
Maximum 300 |
|||
|
Удержание максимума |
Да |
|||
|
Одновременное измерение сренеквадр. значения напряжения |
Да |
|||
|
Усреднение активной мощности |
Да (определяется пользователем) |
|||
|
Измерение частоты |
2 канала (до 8 каналов с опц. /FQ) |
|||
|
Измерение КПД |
Да |
|||
|
Измерение характеристик эл. двигателей |
Вращающий момент; скорость вращения (/MTB); 4 входа (опция,) |
|||
|
Дополнительные входы |
Нет |
|||
|
БПФ спектральный анализ |
Да (/G6) (опция) |
|||
|
Функции, определяемые пользователем |
Да (20 функций) |
|||
|
Измерение гармоник |
(/G6) (опция) |
|||
|
Измерение гармоник по стандарту lEC |
(/G6) (опция) |
|||
|
lEC измерение фликера |
(/FL) (опция) |
|||
|
Циклические измерения |
(/CC) (опция,) |
|||
|
Вычисления дельты |
(/DT) (опция) |
|||
|
ЦА выходы |
20 каналов (/DA) (опция,) |
|||
|
Память для сохранения данных |
Примерно 30 MB |
|||
|
Экран |
21,3 см , VGA TFT цветной |
|||
|
Формат вывода данных |
Стандарт |
Числовой, форма сигнала, самописец |
||
|
Опция |
Векторный, гистограмма /G6 |
|||
|
Частота выборки |
примерно 200 квыб/с |
|||
|
Интерфейсы |
GP-IB/ BS-232 (/C2) (опция); USB (/C12) (опция); VGA выход (/V1) (опция,); Ethernet (/C7) (опция) |
|||
|
Интервал обновления данных (с) |
0,05/0,1/0,25/0,5/ 1/2/5/10/20 |
|||
|
Внешний носитель |
PC card/USB (/C5) (опция) |
|||
|
Встроенный принтер |
(/B5) (опция) |
|||
