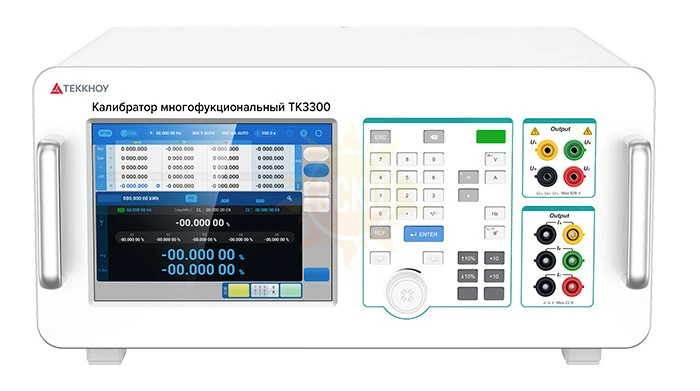

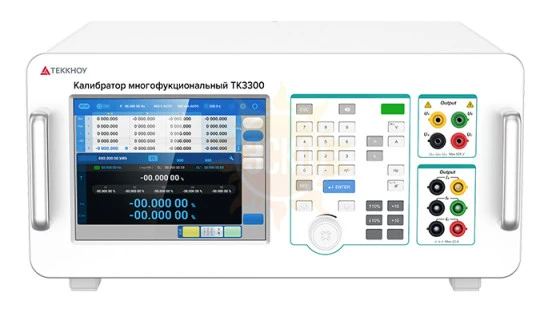

Калибратор качества электроэнергии TК3300

распечатать описание в PDF

Калибратор качества электроэнергии TК3300

Электропитание

AC ( 220 ± 22 ) В，( 50 ± 2 ) Гц

Макс. ток

22 А

Частота

45 Гц - 400 Гц

Напряжение

528 В

Потребляемая мощность

600 ВА

Температура рабочая

от 0 °С до +45 °С

Температура хранения

-20°C~70°C

Влажность

Рабочая влажность: < 80% @ 30°C，< 70% @ 40°C，< 40% @ 50°C
Влажность при хранениее：(20%~80%) R·H, без конденсации

Вес

около 25 кг

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание

Калибратор TK3300 помимо генерации трехфазного напряжения/тока, мощности/энергии переменного тока, также оснащен специальными функциями для испытания анализаторов качества электроэнергии. Он способен моделировать флуктуационные гармоники, фликер-шум, прерывания, выбросы и провалы, дисбаланс, гармонические и интермодуляционные искажения напряжения/тока и прочее.

Калибратор ТК3300 может применяться для поверки вольтметров, амперметров, измерителей мощности, частотомеров, фазометров, измерителей коэффициента мощности, а функция ввода/вывода импульсного сигнала позволяет производить поверку счетчиков электрической энергии.

Ключевые особенности

Источник напряжения переменного тока: 1 В - 528 В (3 фазы)
Источник силы переменного тока: 0,2 мА - 22 A (3 фазы)
Частота переменного тока/напряжения: 45 Гц - 65 Гц (400 Гц опционально)
Погрешность воспроизведения переменного тока/напряжения: 0,02%
Регулируемые частота и фаза
Виртуальная выходная мощность
Гармонические функции: 2 - 99
Интергармонические функции: 0,1 - 99,9
Моделирование искажений формы выходного сигнала: Мерцание (фликер), кратковременные прерывания, выбросы/провалы, дисбаланс
Большой сенсорный ЖК-дисплей, интуитивно понятное отображение значений и удобное управление
Функция ввода/вывода импульсного сигнала для калибровки/поверки счетчиков электрической энергии
Стандартные интерфейсы: RS-232, USB, LAN

Генерация трехфазного напряжения/тока

Диапазон	Разрешение	Кратковременная стабильность (%/мин)	Погрешность (k = 2) *(ppmRD+ppmRG)*^[1]	Max ток нагрузки, мА
60 В	0.01 мВ	0.005	120+80	240
120 В	0.1 мВ	0.005	120+80	120
240 В	0.1 мВ	0.005	120+80	60
480 В	0.1 мВ	0.005	120+80	30
Примечание【1】：RD - измеренное значение, RG – значение диапазона, то же ниже.

Диапазон	Разрешение	Кратковременная стабильность (%/мин)	Погрешность (k = 2) *(ppmRD+ppmRG)*	Max напряжение нагрузки, В
200 мА	0.1 мкA	0.005	120+80	50
1 A	1 мкA	0.005	120+80	20
5 A	1 мкA	0.005	120+80	6
20 A	10 мкA	0.005	120+80	1.5

Диапазон выходного напряжения: 1 В～528 В, искажение: < 0,1 %;
Диапазон выходного тока: 0.2 мА～22 А, искажение: < 0,02 %;
Ручное/автоматическое переключение диапазонов;
Функции защиты: защита от короткого замыкания, защита от обрыва цепи и защита от перегрузки;

Частота/фаза

Регулировка частоты	Диапазон: 45 Гц～65 Гц (400 Гц опционально); Разрешение: 0.001 Гц; Погрешность ( k = 2 ): 0.01 Гц
Регулировка фазы	Диаразон: 0.000 0°～359.999 9°; Разрешение: 0.001°; Погрешность ( k = 2 ): 0.02°

Генерация мощности

Диапазон	Стабильность (% / мин)	Погрешность (k = 2) (*%FS)**^[2]
Активная мощность \|cosφ\| ≥ 0.5	0.005	0.05
Реактивная мощность \|sinφ\| ≥ 0.5	0.01	0.05
Полная мощность	0.01	0.05
Коэффициент мощности	0.01	0.05
Примечание【2】: FS = значение диапазона напряжения × значение диапазона тока

Диапазон установки коэффициента мощности: -1.000 000…0.000 000…1.000 000

Электроэнергия

Тип	Погрешность (k = 2)
Активная энергия	0.05%*RD
Реактивная энергия	0.1%*RD

Импульсный выход: значение полной шкалы соответствует 60 кГц
Импульсный вход: максимальная частоты 200 кГц, уровень импульса：3 В～24 В
Постоянная счетчика электроэнергии: 1…1000000 имп/кВт∙ч или 1…1000000 Имп/Вт∙с.

Гармоники / интергармоники / фликер / выбросы и провалы

Параметр	Значение
Гармоники	Гармоники тока и напряжения: 2～99; Амплитуда регулируется в пределах 0～40%; Фаза регулируется в пределах 0～359.99°; Погрешность (k = 2): 0.1%
Интергармоники	Гармоники тока и напряжения: 0.1～99.9; Амплитуда регулируется в пределах 0～40%; Фаза регулируется в пределах 0～359.99°; Погрешность (k = 2): 1%
Фликер	Диапазон изменения фликера: 0~40 %；диапазон частот: 0.1～200 Гц; Форма модуляции: прямоугольная или синусоидальная; Погрешность (k = 2)：1%
Выбросы и провалы/ кратковременные прерывания	Выходной диапазон：0～120%*RG；время нарастания/спада：0～120 сек. Длительность: 1 мс～300 с.；режим триггера: синхронный или асинхронный

Основные технические характеристики

Параметр	Значение
Питание	AC ( 220 ± 22 ) В，( 50 ± 2 ) Гц
Максимальная потребляемая мощность	600 ВА
Время прогрева	30 минут
Условия эксплуатации	Рабочая температура: 0°C~45°C；температура хранения: -20°C~70°C Рабочая влажность: < 80% @ 30°C，< 70% @ 40°C，< 40% @ 50°C Влажность при хранениее：(20%~80%) R·H, без конденсации
Высота над уровнем моря	< 3000 м
Вес	около 25 кг
Интерфейсы связи	USB, LAN, RS232
