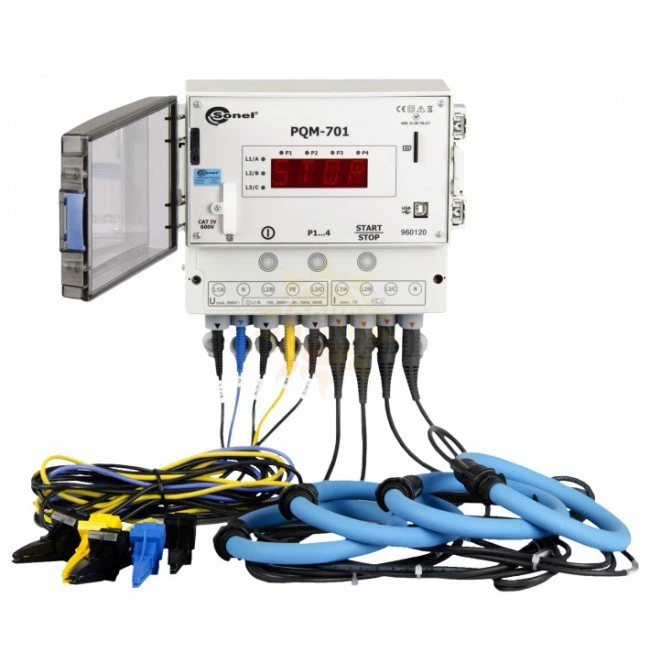

SONEL PQM-701

Артикул: WMRUPQM701

Мгновенного, максимального, минимального и среднего показателей силы тока. Можно использовать SONEL PQM-701 вместе с трансформаторами тока.

Снят с производства
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
Госреестр 38084-08
ТД «ЭСКО» официальный дистрибьютор SONEL в России
100% белая официальная поставка техники

Описание SONEL PQM-701

Стоимость указана с первичной поверкой

Автоматическое формирование протоколов параметров качества электрической энергии;

С помощью SONEL PQM-701 производится измерение и регистрация:

напряжения тока (постоянного и переменного) в пяти измерительных входах N, PE, L1, L2, L3, (отвечают требованиям EN 61000-4.30 класс А). Возможно измерение с помощью SONEL PQM-701 среднего, максимального, минимального и мгновенных показателей напряжения, а также использование совместно с трансформаторами напряжения;

силы тока (пост./перемен.) на 4-х измерительных входах L1, L2, L3, N.

Мгновенного, максимального, минимального и среднего показателей силы тока. Можно использовать SONEL PQM-701 вместе с трансформаторами тока. Спектр измерения находится в зависимости от вида токовых клещей: гибкие клещи формата F-1, F-2, F-3 (до 3000 А АС, максимальный обхват), клещи формата C-4 (1000 A AC), клещи формата C-5 (1000 A AC/DC) и клещи формата C-6 (10 A AC).

  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PST и PLT;
  • несимметрии по току и напряжению;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis — приложение необходимое для настройки и анализа данных регистрации PQM-701.

Конфигурация анализатора:

  • Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
  • Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
  • Установка параметров трансформаторов напряжения и/или тока.
  • Выбор периода усреднения.
  • Расписание запуска и остановки регистрации.
  • Установка типа токоизмерительных клещей.
  • Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
  • Режим измерения в реальном времени
  • Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Технические данные

Параметр

Диапазон измерений и условия

Разрешение

Предел допускаемой абсолютной погрешности измерения

Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)

RMS < 150%хм для nom  > 100 В





Коэффициент пиковых значений напряжения

1...10 (1…1,65 для напряжения 690В) для RMS > 10%хnom

0,01

± 5%

Частота переменного тока f

От 40,00 Гц до 70,00 Гц для 10%хnom  < RMS < 120%хnom

0,01 Гц

± 0,01 Гц

Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)





±0,0005хUnom (H, h изм <0,01×Unom) ±0,05×UH, h изм  (UH, h изм >0,01×Unom

Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)

От 0 до 100,0% (для RMS > 1%хnom )

0,1%

Uизм

Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS

Без использования клещей

От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В

nom

nom

С гибкими клещами F-1, F-2, F-3

От 1 А до 3000 А (~) (10000 АP-P)

nom

RMS изм ± 0,02хIRMS изм (с учетом доп. погрешности от положения)

С измерительными клещами C-4

От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P)

nom

RMS изм + 0,1 А) ± 0,03хIRMS изм ± 0,015хIRMS изм ± 0,0075хIRMS изм ± 0,005хIRMS изм

С измерительными клещами C-5

От 0,5 А до 100 А (~)(-) От 100 А до 800 А (~)(-) От 800 А до 1000 А (~)(-) От 1000 А до 1400 А (-) (3600 АP-P)

nom

RMS изм + 1 А) ± 0,025хIRMS изм ± 0,04хIRMS изм ± 0,04хIRMS изм

С измерительными клещами C-6

От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P)

nom

RMS изм + 1 mА) ± 0,025хIRMS изм ± 0,01хIRMS изм

Коэффициент пиковых значений силы тока

1..10 (1..3,6 для Inom) для IRMS 1%хInom

0,01

± 5%

Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50)

В зависимости от типа используемых клещей (см. характеристики IRMS)

nom

nom (IH, h изм < 0,03хInom) ± 0,05IH, h изм (IH, h изм 0,03хInom)

Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)

От 0 до 100,0% (для IRMS > 1%хInom)

0,1%

Iизм

Активная мощность P и активная энергия EP

nom 1%хInom < IRMS < Inom

nom

)изм

Реактивная мощность Q и реактивная энергия EQ

nom  2%хInom < IRMS < Inom

nom

)изм

Полная мощность S и полная энергия ES

nom  2%Inom < IRMS < Inom

nom

)изм

Коэффициент мощности PF

От 0 до 1,00 Для 50%хnom < RMS < 120%хnom  10%хInom < IRMS < Inom

0,01

± 0,03

Активная и реактивная мощность гармоник

nom 5% х Inom < IRMS < Inom

nom

)изм

Коэффициент сдвига фаз cosφ (DPF)

От 0 до 1,00 Для 0%хnom

nom 10%х Inom < IRMS < Inom

0,01

Q)изм

Угол сдвига фаз между напряжением и силой тока ?U, I

От -180,0° до +180,0°

0,01°

± 1°

Кратковременная доза фликера PST

От 0,20 до 10,00 Для RMS < 80%хnom

0,01

t изм

Длительная доза фликера Plt

От 0,20 до 10,00 Для RMS < 80%хnom

0,01

± 0,15 %

Угол сдвига фаз напряжений ?U

От -180,0° до +180,0°

0,01°

±1°

Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1

От 0,0% до 20,00% 80%хnom

0,1%

± 0,15 %

Угол сдвига фаз силы токов ?I

От -180,0° до +180,0°

0,01°

± 1°

Длительность регистрируемых событий t

до 1 месяца

10 мс

± 20 мс

Неопределенность часов реального времени RTC (от -20°С до +55°С)

часы: минуты: секунды: миллисекунды

1 мс

± 0,3 с/24 часа

  • URMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
  • IRMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
  • Unom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
  • Inom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
  • K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
  • h – порядковый номер гармоники;
  • UH, h изм – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
  • IH, h изм - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
  • THDU изм - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
  • THDI изм - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
  • P(Ep)изм - измеренное значение активной мощности (активной энергии);
  • Q(EQ)изм - измеренное значение реактивной мощности (реактивной энергии);
  • S(ES)изм - измеренное значение полной мощности (полной энергии);
  • Pst изм - измеренное значение кратковременной дозы фликера;
  • Plt изм - измеренное значение длительной дозы фликера.

Характеристики SONEL PQM-701

Технические характеристики SONEL PQM-701
Частотный диапазон Гц40...70
Память кб2Гб
Размеры мм235×218×122
Вес кг2.1
Внешние условия %/°C-20 +55

Комплектация SONEL PQM-701

1.Прибор
2.OR-1 (USB) - беспроводной интерфейс
3.Кабель последовательного интерфейса USB - для MPI-508/520/525 и MRU-105/120/200, PQM-701Z, PQM-701, PQM-702
4.K01 - зажим
5.K02 - зажим
6.Зажим крокодил изолированный голубой K02 - для REN-700, PQM-701, PQM-701Z
7.Провод измерительный - 2,2 м с разъёмами
8.XL1 - футляр пластиковый
9.SD карта памяти 2Гб
10.AZ-1 адаптер; Кронштейн для установки на DIN-рейку

Дополнительная комплектация SONEL PQM-701

SONEL AM-4
5 870
SONEL M4/M6, модель AR-1
9 600
