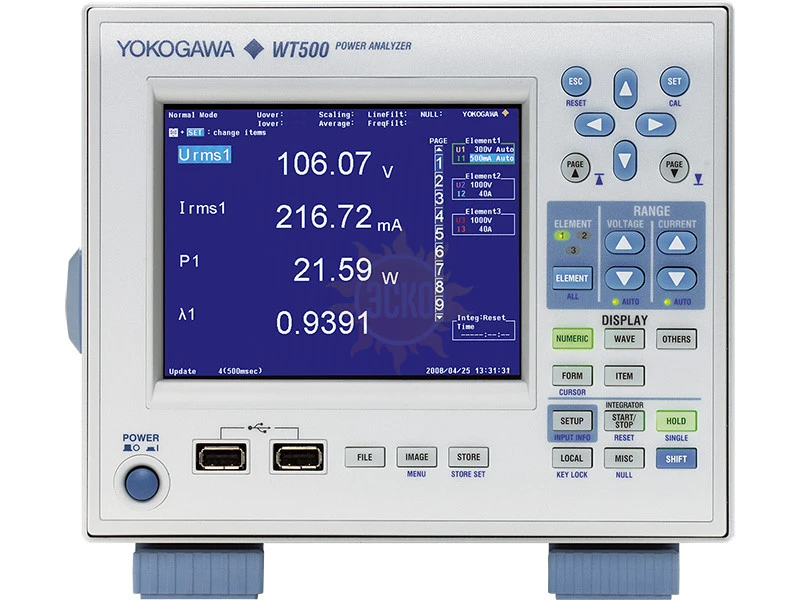

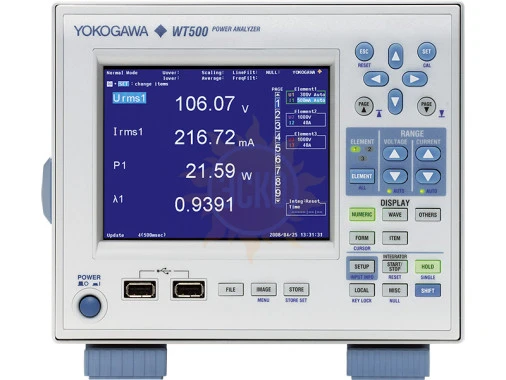

Анализатор качества электроэнергии Yokogawa WT500

распечатать описание в PDF

Тип сети

1Ф

Виды измерений и тестов

ACV, AC, мощность, энергия, коэффициент мощности

Макс. напряжение

1000 Вскз

Макс. ток

40 А

Интерфейс

USB

Частота

50 Гц, 60 Гц

цена по запросу

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Yokogawa в России

Описание Yokogawa WT500

WT500 находит применение для измерения мощности возобновляемой энергии, измерения больших токов электроприборов, оценки качества электроэнергии и тестирования ИБП.

Кроме числовых данных WT500 может отображать формы входных сигналов и тренды. В опции измерения гармоник (/G5) доступно отображение гистограмм и векторов.

WT500 оснащен двумя USB-портами внешних устройств для непосредственного сохранения данных (до 1 Гб) на USB-картах памяти с кратчайшими интервалами. Сохраненные данные можно открывать в таких приложениях, как Excel.

Особенности анализатора мощности WT500:

Измерение мощности однофазных и трехфазных линий с базовой погрешностью 0,1 %;
Компактная конструкция;
Функция гармонического анализа;
Одновременное измерение сигналов постоянного и переменного тока;
Функции отдельного интегрирования для заряда/разряда и приобретенной/израсходованной электроэнергии;
Сохранение результатов измерения непосредственно на USB-карту памяти;
Простая настройка с помощью клавиш курсора;
Одновременное измерение обычных и гармонических данных, опция /G5;
Измерение больших токов электроприборов;
Оценка и тестирование бытового электронного оборудования;
Различные форматы отображения (в частности числовой), формы сигнала, графики и гистограммы.

Характеристики Yokogawa WT500

Параметр			Значение
Диапазоны измерения	Напряжение		15/30/60/100/150/300/600/1000 В
	Ток	Прямое подключение	0,5/1/2/5/10/20/40 А
	Ток	Внешний датчик	0,05/0,1/0,2/0,5/1/2/5/10 А
Погрешность измерения мощности	50/60 Гц		0,1 % от показаний + 0,1 % от шкалы
Погрешность измерения мощности	Постоянный ток		0,1 % от показаний + 0,1 % от шкалы
Диапазон рабочих частот			DC/0,5 Гц…100 кГц
Число входных каналов			1, 2, 3
Интервал обновления данных			100 мс/ 200 мс/ 500 мс/1 с/ 2 с/ 5с
Измеряемые величины			Напряжение; ток; активная/реактивная/полная мощность; cosφ; фазовый угол; частота, пиковое значение напряжения/тока; пик-фактор
Интерфейсы			USB, GP-IB (/C1); Ethernet (/C7); выход VGA (/V1)
Вес			6,5 кг

Комплектация Yokogawa WT500

№	Наименование	Количество
1.	Анализатор мощности WT500	1
2.	Шнур питания	1
3.	Резиновые ножки	1
4.	Защитная крышка токового входа	1
5.	Руководство пользователя	1
6.	Руководство пользователя интерфейсов связи (CD-ROM)	1
7.	Адаптер для безопасных зажимов (к каждому из входных элементов прилагаются по два адаптера в наборе)	1
