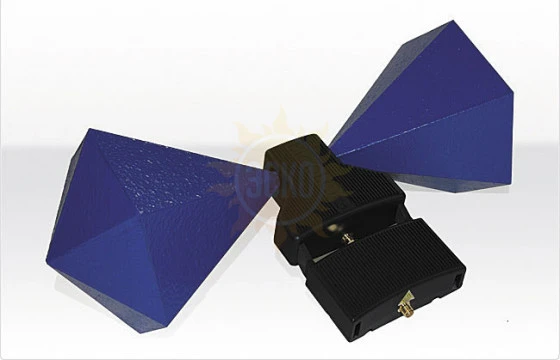

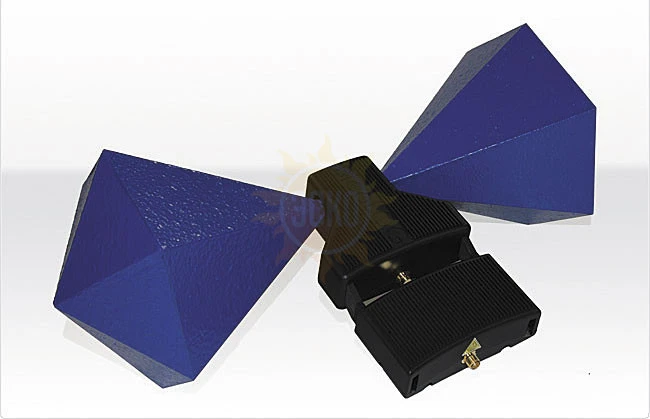

АКИП-9806/1 — биконическая измерительная антенна

Артикул: 740X
Частотный диапазон от
50 МГц
Частотный диапазон до
700 МГц
Тип антенны
Биконическая, активная
Предусилитель
да, внешний
Импеданс
50 Ом
Коэффициент усиления
от 11 дБи до 41 дБи
Тип разъема
SMA
132 300
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-9806/1

Биконическая измерительная антенна АКИП-9806/1 представляет собой пассивный излучатель, который используется с различным радиоизмерительным оборудованием при выполнении работ, связанных с разработкой, проверкой и тестированием РЭА, а также проверкой соответствия оборудования действующим стандартам.

Конструктивно антенна представляет собой два соединенных друг с другом конуса, в пределах которых образуется электромагнитное излучение. Луч электромагнитного излучения направлен перпендикулярно продольным осям двух соединенных друг с другом конусов и ограничен их краями.

Антенна этой модели позволяет проводить измерения с высокой точностью. Технические характеристики антенны проверены контролирующими органами и указаны в сертификате. Это обеспечивает высокую точность проведения измерений.

Биконическая измерительная антенна АКИП-9806/1 поставляется с данными проведенной калибровки. Отличается небольшим весом, благодаря чему может использоваться не только стационарно в измерительных лабораториях и научно-исследовательских центрах, но и при проведении полевых исследований.

Антенна поставляется с универсальным соединителем типа N, что дает возможность подключать ее к различному оборудованию, используемому в процессе проведения измерений.

Технические особенности устройства:

  • Нижняя граница частоты воспроизводимого электромагнитного сигнала 50 МГц.
  • Верхняя граница частоты электромагнитного сигнала 700 МГц.
  • Импеданс 50 Ом.
  • Усиление в пределах от 11 до 41 дБи.



Характеристики АКИП-9806/1

Параметр Значение
Диапазон частот: 50 МГц до 700 МГц
Импеданс 50 Ом
Усиление 11-41 дБи
Точки калибровки 70 (шаг 5 и 10 МГц)
Разъем для подключения SMA

Комплектация АКИП-9806/1

Наименование Количество
1 Биконическая измерительная антенна АКИП-9806/1 1
2 Типовые калибровочные данные 1
3 Кейс для переноски 1
