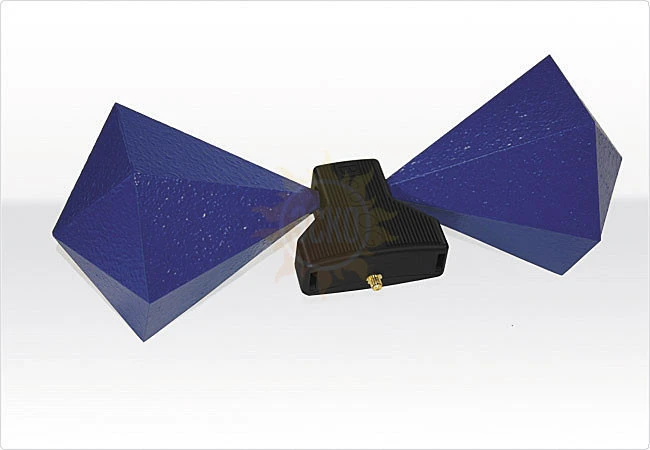

Биконическая антенна АКИП-9807/2

Артикул: 741
Частотный диапазон от
30 МГц
Частотный диапазон до
1 ГГц
Тип антенны
Биконическая, активная
Предусилитель
нет
Импеданс
50 Ом
Коэффициент усиления
-18 дБи (на 100 МГц)
Тип разъема
SMA
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-9807/2

Биконическая измерительная антенна АКИП-9807/2 дает возможность выполнять проверку объекта на работоспособность в условиях сильных радиочастотных помех. Устройств работает совместно с другими радиоизмерительными приборами.

Специалисты используют биконическую измерительную антенну этой модели для ЭМС-тестов, то есть испытаний устройств на электромагнитную совместимость. Благодаря антенне можно провести тесты на соответствие конкретных моделей РЭА стандартам, действующим в России или в других странах мира.

Конструктивно антенна представляет собой два закрытых конуса, соединенных друг с другом вершинами. Особенность антенны состоит в том, что электромагнитное возбуждение происходит внутри пространства, ограниченного краями конуса. Волна, излучаемая биконической измерительной антенной АКИП-9807/2, направляется перпендикулярно центральным осями конусов.

Антенна поставляется в комплекте с документацией, где отражены данные для ее калибровки. Это дает возможность точно откалибровать подключаемое измерительное оборудование и избежать погрешностей, связанных с работой самого излучающего оборудования.

Прибор имеет компактные габариты и подходит для использования в мобильных условиях и в лаборатории. Антенна отличается повышенной прочностью и имеет универсальный разъем, позволяющий подключать разные измерительные устройства.

Технические особенности антенны:

  • Частотный диапазон 30 МГц-1 ГГц.
  • Входная мощность до 1 Вт.
  • Усиление -39-1 дБи.
  • Коэффициент полезного действия от 20 до 41 дБ/м.

Характеристики АКИП-9807/2

Тип антенныБиконическая
Диапазон частот30 МГц – 1 ГГц
Предусилительнет
Импеданс50 Ом
Коэффициент усиления-18 дБи (на 100 МГц)
Тип разъемаSMA
ОсобенностиМаксимальная входная мощность - 1 Вт. КПД антенны, 20-41 дБ/м. Точки калибровки, 104 (шаг 5 и 10 МГц).

Комплектация АКИП-9807/2

Наименование Количество
1 Биконическая измерительная антенна АКИП-9807/2 1
2 Типовые калибровочные данные 1
3 Кейс для переноски 1
