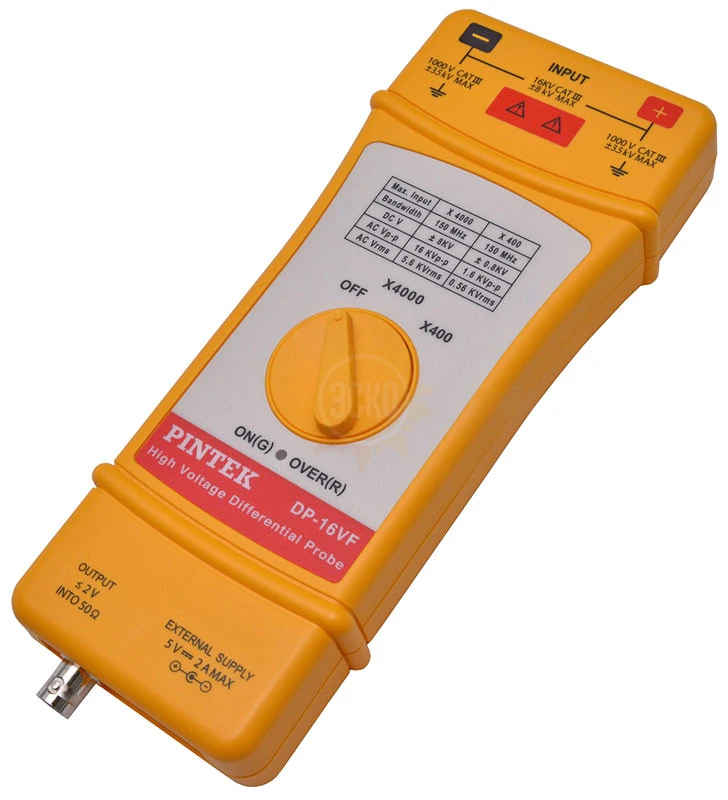

DP-16VF Дифференциальный пробник
распечатать
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Описание DP-16VF
- Дифференциальный пробник: позволяет гальванически развязывать каналы осциллографа.
- Частота до 150 МГц.
- Максимальное входное напряжение 8 кВ DC+ACпик (5,6 кВскз).
- Входной импеданс 20 МОм / 5 пФ.
- Коэффициенты деления x400, x4000.
- Питание: внешний источник 5 В
Характеристики DP-16VF
|
Технические параметры |
Значение |
|---|---|
|
Максимальное дифференциальное напряжение (DC+ACпик) |
16 кВп-п |
|
Полоса частот (50 Ом, -3 дБ) |
DC…150 МГц |
|
Точность |
2% |
|
Максимальное напряжение между разъемом и землей |
2825 Вскз |
|
Максимальное рабочее напряжение (DC+ACпик) |
≤1.6 кВп-п на ослаблении x 400 (565 Вскз или ±800 В DC) |
|
Аттенюатор |
x 400,x 4000 |
|
Входной импеданс |
дифференциальный: 20 МОм / 5 пФ |
|
Выходной импеданс |
50 Ом |
|
Максимальное выходное напряжение |
±2 В (50 Ом) |
|
Время нарастания |
4 нс |
|
Максимальный ток потребления |
500 мА |
Комплектация DP-16VF
| Параметры | Значение |
|---|---|
| Дифференциальный пробник | 1 шт |
| Изолированный щуп | 2 шт. |
| Зажим типа «крокодил» | 2 шт. |
| Соединительный провод | 2 шт. |
| Изолированный кабель BNC/BNC | 1 шт. |
| Блок питания 230 В / 5 В DC | 1 шт. |
| Эксплуатационный документ | 1 шт. |
