Описание Tektronix PSM3320

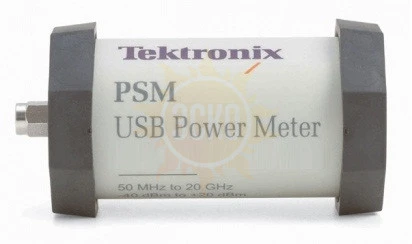

Tektronix PSM3320 измеритель мощности
Каждый датчик измеритель поставляется с программным обеспечением под Windows, которое обеспечивает управление датчиком, считывание и запись данных. Подобная комбинация обеспечивает полное решение измерительной задачи, при обеспечении компактности и при этом отпадает необходимость в отдельном мэйнфрейме. Датчик измеритель подключается к ПК по интерфейсу USB 2.0 и могут быть использованы под LabVIEW (до 12 датчиков).
Технические характеристики:
| Характеристики | PSM3110 | PSM3120 | PSM3310 | PSM3320 | PSM3510 | |
| Входной разъем | 3,5 мм | N-тип | 3,5 мм | N-тип | 3,5 мм | |
| (male) | (male) | (male) | (male) | (male) | ||
| Диапазон рабочих частот | 10 МГц...8 ГГц | 10 МГц...18 ГГц | 10 МГц...26,5 ГГц | |||
| Динамический диапазон | -55 дБм...+20 дБм | |||||
| Полоса видео | 100 Гц, типичное | |||||
| Общая погрешность (неопределенность) | 2 × √[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/√2)2+ (Mm/√2)2 + (T/√2)2 ] | |||||
| Неопределенность: | 10 МГц...1 ГГц: | 10 МГц...1 ГГц: | 10 МГц...1 ГГц: | 10 МГц...1 ГГц: | 10 МГц...1 ГГц: | |
| калибровочный коэффициент (CF) | 2,5% | 1,8% | 2,5% | 1,8% | 2,5% | |
| 1 ГГц...8 ГГц: | 1 ГГц...8 ГГц: | 1 ГГц...10 ГГц: | 1 ГГц...10 ГГц: | 1 ГГц...10 ГГц: | ||
| 2,40% | 1,70% | 2,4% | 1,7% | 2,4% | ||
| 10 ГГц...18 ГГц: | 10 ГГц...18 ГГц: | 10 ГГц...18 ГГц: | ||||
| 2,70% | 1,90% | 2,7% | ||||
| 18 ГГц...26,5 ГГц: | ||||||
| 3,70% | ||||||
| Неопределенность: | +15 дБм...+20 дБм: 3,0% | |||||
| нелинейность (L) | -15 дБм...+15 дБм: 2,5% | |||||
| -55 дБм...-15 дБм: 2,0% | ||||||
| Неопределенность: | интеграция 5 секунд | |||||
| шум (N) | ||||||
| +10 дБм...+20 дБм: 0,10% | ||||||
| -15 дБм...+10 дБм: 0,25% | ||||||
| -30 дБм...-15 дБм: 0,10% | ||||||
| -40 дБм...-30 дБм: 0,25% | ||||||
| -50 дБм...-40 дБм: 1,50% | ||||||
| -55 дБм...-50 дБм: 4,50% | ||||||
| Смещение нуля (Z) | [(3,0 нВт на 25 °C) + |ΔT| × (0,15 нВт / °C)] + 0,01 нВт /месяц | |||||
| Учет КСВН (Mm) | 1,20:1 КСВН | 10 МГц...10 ГГц | 10 МГц...10 ГГц | |||
| Mm=100×[(1 ± Γsource×Γsensor)2 –1] | (21 дБ обр. потери) | 1,20:1 КСВН | 1,20:1 КСВН | |||
| (21 дБ обр. потери) | (21 дБ обр. потери) | |||||
| 10 ГГц...18 ГГц | 10 ГГц...26,5 ГГц | |||||
| 1,29:1 КСВН | 1,29:1 КСВН | |||||
| (18 дБ обр. потери) | (18 дБ обр. потери) | |||||
| Неопределенность: | 40 °C < T ≤ 50 °C: 2,00% | |||||
| температура (T) | 30 °C < T ≤ 40 °C: 0,75% | |||||
| 20 °C < T ≤ 30 °C: 0,00% | ||||||
| 10 °C < T ≤ 20 °C: 0,75% | ||||||
| 0 °C < T ≤ 10 °C: 2,00% | ||||||
| Скорость измерения | 2000 изм./сек | |||||
| Интерфейс | USB 2.0 | |||||
| Габаритные размеры | Ø48 мм х 74 мм | |||||
| Вес | 164 г (разъем 3,5 мм) / 203 г (разъем N-тип) | |||||
Характеристики Tektronix PSM3320
| Технические характеристики Tektronix PSM3320 | |
|---|---|
| Интерфейс | USB 2.0 |
| Размеры мм | 48х74 |
| Вес кг | 0.203 |
Комплектация Tektronix PSM3320
| 2. | Tektronix PSM3320 измеритель мощности |
| 3. | Руководство по эксплуатации |
