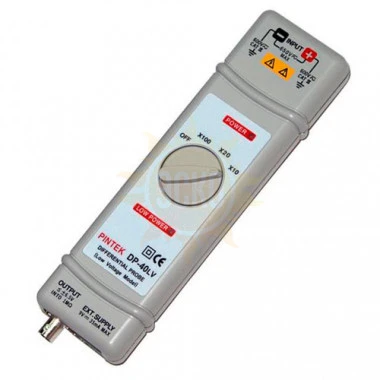

DP-40LV - дифференциальный пробник

распечатать описание в PDF

Артикул: 168552

51 414 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Назначение дифференциального пробника DP-40LV:

Пробник DP-40LV предназначен для обеспечения безопасного измерения плавающего потенциала для всех моделей осциллографов с обеспечением гальванической развязки каналов.

Технические характеристики дифференциального пробника DP-40LV:

Параметр	Значение
Дифференциальное напряжение (DC+ACпик)	650 Вп-п или 230 Вскз
Полоса частот (-3 дБ)	DC…40 МГц (х20, х100), DC…20 МГц (х10)
Точность	±2%
Максимальное общее входное напряжение между каждым входным разъемом и «землей»	600 Вскз
Максимальное рабочее напряжение (DC+ACпик)	<65 Вп-п для ×10 (≈23 Вскз/±32,5 В DC) <130 Вп-п для ×20 (≈46 Вскз/±65 В DC) <650 Вп-п для ×100 (≈230 Вскз/±325 В DC)
Аттенюатор	x10, x20, x100
Входной импеданс	дифференциальный – 2 МОм/ 17 пФ разъем/земля – 1 МОм/ 3,4 пФ
Коэффициент подавления синфазного сигнала (CMRR)	60 Гц: > 82 дБ 100 Гц: >62 дБ 1 МГц: >52 дБ
Максимальное выходное напряжение	±6,5 В
Время нарастания	9 нс (х20, х100), 18 нс (х10)
Потребление максимальное	35 мА
Питание	сетевой адаптер 9 В
Размеры	195х55х30 мм
Вес	250 г

Комплектация DP-40LV

Комплект поставки DP-40LV

№	Наименование	Количество
1	Дифференциальный пробник DP-40LV	1
2	Изолированный щуп	2
3	Зажим типа «крокодил»	2
4	Соединительный провод	2
5	Изолированный кабель BNC/BNC	1
6	Блок питания 230 В / 9 В DC	1
7	Руководство по эксплуатации	1
