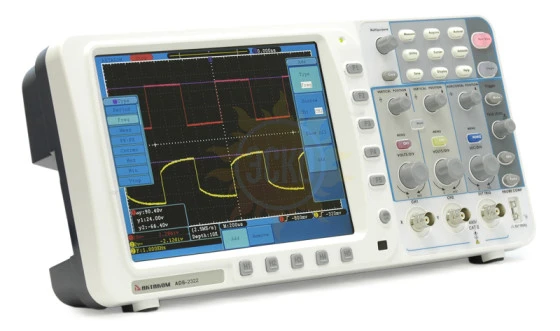

ADS-2322 — осциллограф

распечатать описание в PDF

Полоса пропускания МГц

300

Частота дискретизации

2,5 Гвыб/сек

Количество каналов

Исполнение

Портативный

Тип осциллографа

Цифровой

Погрешность

±100 ppm

на удалённом складе 5 шт.

115 200 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Описание Актаком ADS-2322

Серия ADS-2хх1M и ADS-2хххMV - это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал!!!

Оригинальная модель двухканального цифрового запоминающего осциллографа, которую можно отнести к гибридным, так как конструкция прибора настольная, но настолько плоская, к тому же, прибор может работать от батареи, что это скорее гибрид настольного и портативного (переносного) прибора. Вся серия ADS-2322 – это первые цифровые осциллографы Актаком с глубиной записи 10 миллионов точек на каждый канал. Встроенное описание работы с прибором – отображается на экране (невозможно потерять «Руководство по эксплуатации)».

Система синхронизации - 5 типов запуска (фронт, видео, скорость нарастания, длительность импульса, поочередный запуск). 20 автоматических видов измерений (представлены в таблице ниже). Имеются VGA выход для внешнего монитора или телевизора.
Наличие этой возможности при невысокой цене прибора наилучшее решение для применения в учебном процессе.

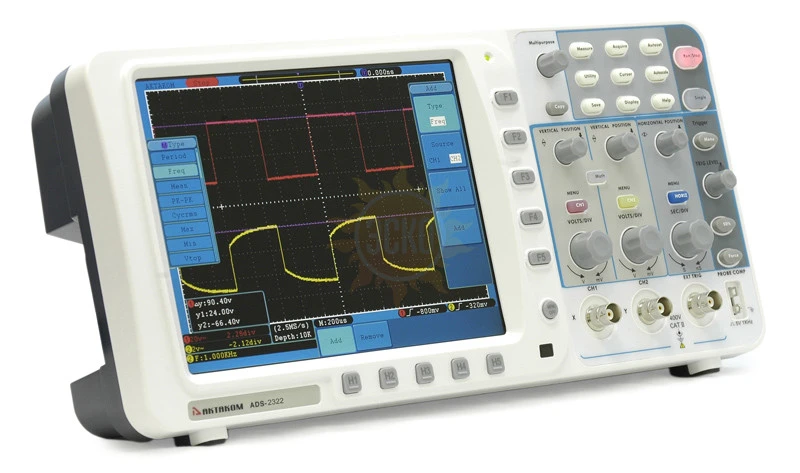

Конструктивно осциллограф реализован в очень тонком по современным меркам корпусе (всего 7 см), имеет небольшой вес (всего 1,8 кг), удобную конструкцию ножек для двух положений применения. Цветной жидкокристаллический дисплея экрана имеет диагональ 8" (20,3 см) и разрешение 800 × 600 (65536 цветов). Очень развитая система отображения и экранное меню для управления прибором.
Необычно реализовано место для батареи - снизу. Ресурса батареи достаточно для автономной работы в течение нескольких часов.

Бесплатное (в комплекте поставки) программное обеспечение: AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ ; 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

Характеристики Актаком ADS-2322

Параметр			Значение
Полоса пропускания			300 MГц
Количество каналов			2 + внешний запуск
Регистрация	Режим		Обычный, пиковый детектор, усреднение
Регистрация	Максимальная дискретизация (реальное время)		2,5 Гвыб/сек (1,25 Гвыб/сек - 2 канала)
Вход	Связь по входу		открытый, закрытый, земля
	Входной импеданс		1 MΩ±2% в параллель 10 пФ ±5 пФ
	Учет ослабления пробников		1X, 10X, 100X, 1000X
	Максимальное входное напряжение		400 Вп-п (DC + AC пик-пик)
	Ограничение полосы пропускания		20 МГц, полный диапазон
	Изолированность каналов		50 Гц: 100 : 1 10 МГц: 40 : 1
	Задержка между каналами (типичное)		150 пс
Параметры горизонтальной системы	Диапазон частоты выборки		0.5 Выб/сек ~ 2,5 Гвыб/сек (один канал), 0.5 Выб/сек ~ 1,25 Гвыб/сек (два канала)
	Интерполяция		(sin x)/x
	Глубина записи		10 M точек на каждый канал
	Коэффициент развертки		1 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Коэффициент развертки		1 нс/дел ~ 100 с/дел, с шагом 1~2~5
	Погрешность времени выборки и времени задержки		±100 ppm
	Погрешность измерения интервалов		однократный сигнал: ±(время выборки + 100ppm × измеренное значение + 0.6нс) усреднение >16: ±(время выборки + 100ppm × измеренное значение + 0.4нс)
Параметры вертикальной системы	АЦП		8 бит
	Вертикальное отклонение		2 мВ/дел ~ 10 В/дел
	Диапазон смещения		±1 В (2 мВ ~ 50 мВ), ±10 В (100 мВ ~ 1 В), ±100 В (2 В ~ 10 В )
	Полоса пропускания для аналогового периодического сигнала		300 МГц
	Полоса пропускания для однократного сигнала		Полный диапазон
	Низкочастотный предел		≥5 Гц ( на входе, закрытый вход, -3dB)
	Время нарастания		≤1.17 нс (типичное)
	Погрешность коэф.усиления		±3%
	Погрешность коэф.усиления (усреднения)		Усреднение по 16 регистрациям: ±(3% + 0.05 дел)
Измерения	Курсорные		ΔV и ΔT между курсорами
	Автоматические		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, DelayA→B, DelayA→B¯, +Width, -Width, +Duty, -Duty
	Математические операции		+, -, *, / ,FFT
	Сохранение во внутреннюю память		15 осциллограмм
	Фигуры Лиссажу	Диапазон	Полный
	Фигуры Лиссажу	Сдвиг фаз	±3 градуса
	Частота ( типичное)		1 кГц прямоугольного сигнала

Система запуска
Параметр	Значение
Диапазон уровня запуска	Внутренний	±6 делений от центра экрана
	EXT	±600 мВ
	EXT/5	±3 В
Погрешность уровня запуска (типичная)	Внутренний	±0.3 деления
	EXT	±(40 мВ + 6% от утановл. значения)
	EXT/5	±(200mV +6% от утановл. значения)
Блокировка уровня запуска	100 нс ~ 10 с
Автоматческая установка уровня 50% (типичное)	Входной сигнал ≥50 Гц
Запуск по фронту	наклон		нарастающий, спадающий
Запуск по фронту	чувствительность		0.3 деления
Запуск по длительности импульса	условие запруска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по длительности импульса	диапазон установок		24 нс ~ 10 с
Запуск по видеосигналу	система		NTSC, PAL и SECAM
Запуск по видеосигналу	диапазон строк		1-525 (NTSC) и 1-625 (PAL/SECAM)
Запуск по скорости нарастания	условие запуска		положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, =
Запуск по скорости нарастания	диапазон установок		24 нс ~ 10 с
Поочередный запуск	Режим запуск для канала CH1		Edge, Pulse, Video, Slope
Поочередный запуск	Режим запуск для канала CH2		Edge, Pulse, Video, Slope

Основные технические характеристики цифрового осциллографа ADS-2322

Дисплей
Параметр	Значение
Тип дисплея	диагональ 8” , ЖК, TFT матрица
Разрешение дисплея	800 (по горизонтали) × 600 (по вертикали) точек
Количество цветов	65536 цветов

Выход для компенсации пробника
Параметр	Значение
Выходное напряжение (типичное)	Амплитуда 5 В на нагрузке больше 1MΩ.
Частота (типичное)	Меандр 1 кГц

Интерфейс
Параметр	Значение
Для связи с ПК	USB 2.0, LAN
Сохранение	USB (форматы файлов .bmp и .bin)
Видеовыход	VGA
Модуль Годен/Негоден	Встроенный

Питание
Параметр	Значение
Напряжение	100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность	<24 Вт
предохранитель	1 A, T тип, 250 В

Массо-габаритные параметры
Параметр	Значение
Габаритные размеры	340 мм × 155 мм × 70 мм (ДВГ)
Вес	Около 1.82 кг
Габаритные размеры в упаковочной таре	220 мм × 110 мм × 430 мм
Вес	Около 2.58 кг

Комплектация Актаком ADS-2322

№	Наименование	Количество
1.	Осциллограф ADS-2322	1
2.	Осциллографические щупы	2
3.	Кабель питания	1
4.	USB кабель для подключения к ПК	1
5.	Руководство по эксплуатации (краткая инструкция)	1
6.	Программное обеспечение Aktakom DSO-Reader Light Программное обеспечение для портативных осциллографов	1
7.	Программное обеспечение AULFConverter Конвертер файлов формата AKTAKOM USB Lab	1

Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
