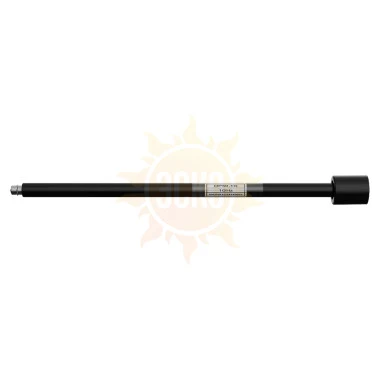

Наконечник ослабляющий RIGOL TIP-MCX-500X-02

распечатать описание в PDF

Артикул: 132213

Наконечник ослабляющий RIGOL TIP-MCX-500X-02

141 570 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Наконечник ослабляющий RIGOL TIP-MCX-500X-02 представляет собой цилиндрический гибкий изолированный проводник со встроенным делителем 500:1.

Наконечник одним разъемом подключается к точке измерения, а другим – к электронно-оптическому преобразователю (конвертору). Предназначен для работы в составе комплекта пробника осциллографического с оптической развязкой RIGOL PIA1020 и служит для передачи электрического сигнала на вход осциллографа с коэффициентом ослабления 500:1.

Применение (в комплекте пробника)

Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами)
Проектирование приводов двигателей, преобразователей мощности, электронных балластов
Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT
Испытание инверторов, импульсных источников питания
Испытание изоляционных материалов
Высоковольтные, в том числе и широкополосные, приложения
Измерения электрических величин с помощью приборов, изолированных от цепей заземления

Назначение

Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях в составе комплекта пробника RIGOL PIA1020.

Особенности и преимущества

Верхняя рабочая частота 200 МГц
Синфазное входное напряжение до 85 кВ_ПИК

Характеристики Наконечник ослабляющий RIGOL TIP-MCX-500X-02

	RIGOL TIP-MCX-500X-02
Рабочий частотный диапазон	DC – 200 МГц
Максимальное неразрушающее напряжение	2500 В_{ПИК-ПИК}
Входной импеданс	20,98 MОм \|\| 1 пФ
Коэффициент ослабления	500:1
Диапазон входного напряжения	± 625 В
Входной разъем	MCX
