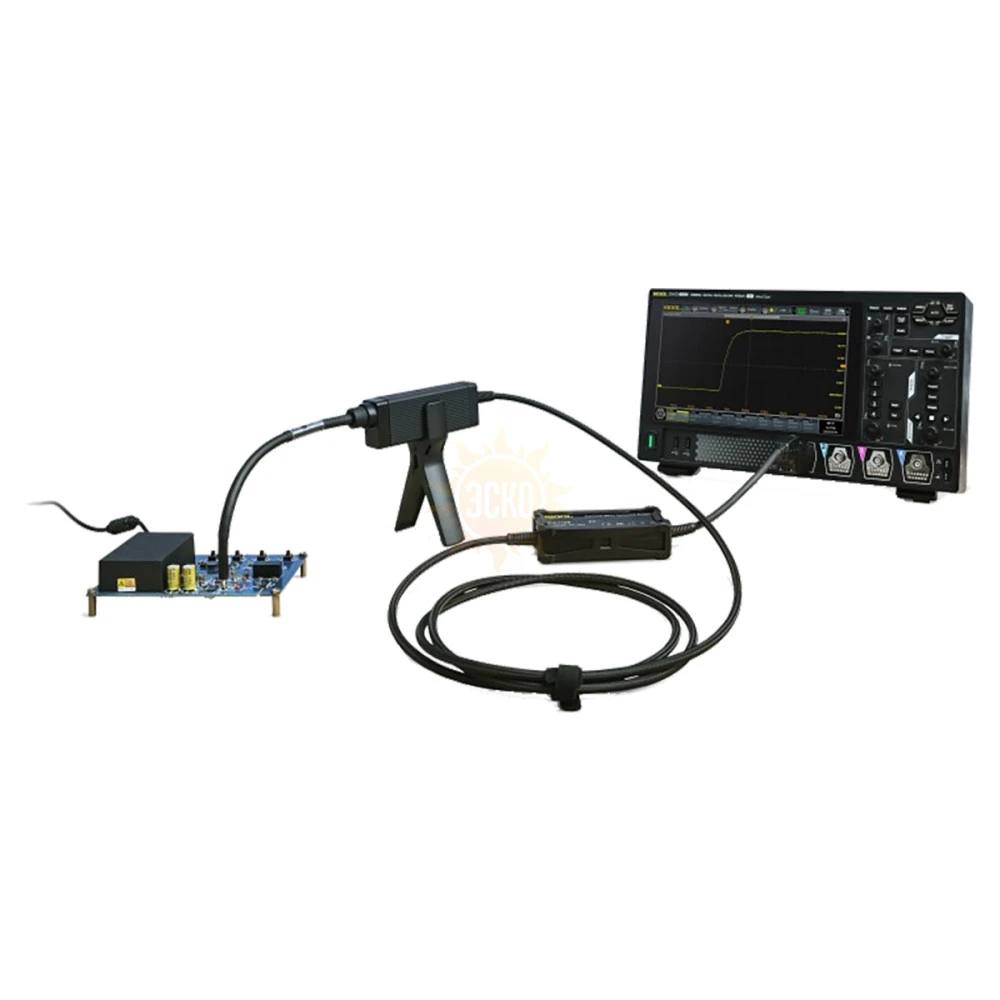

Пробник осциллографический с оптической изоляцией RIGOL PIA1020
распечатать
Новая разработка RIGOL – пробник осциллографический с оптической развязкой. Модель PIA1020 обеспечивает высокую электрическую безопасность пользователя в совокупности с превосходными эксплуатационными характеристиками в широком диапазоне частот. Коэффициент подавления синфазных помех (CMRR) от 180 дБ (на постоянном токе) до 122 дБ (на частоте 200 МГц), а также прецизионная точность преобразования 1% (DC Gain).

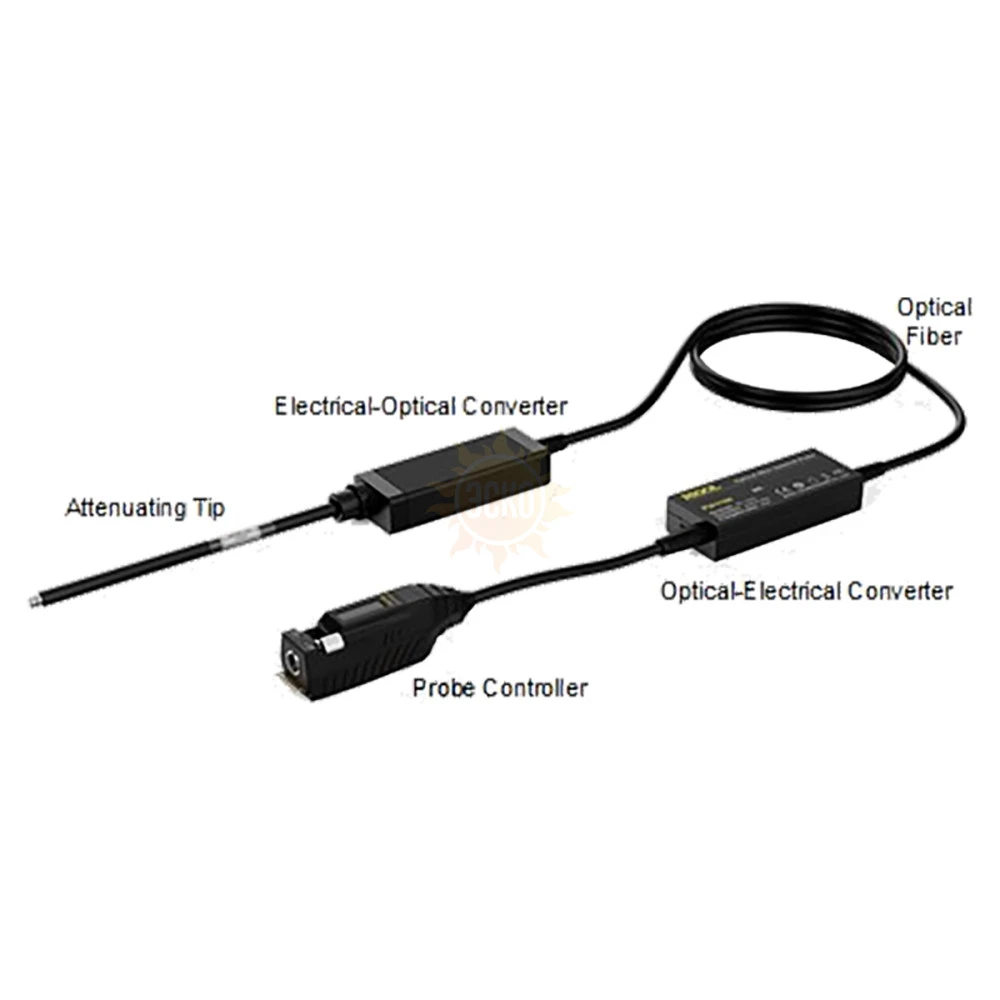

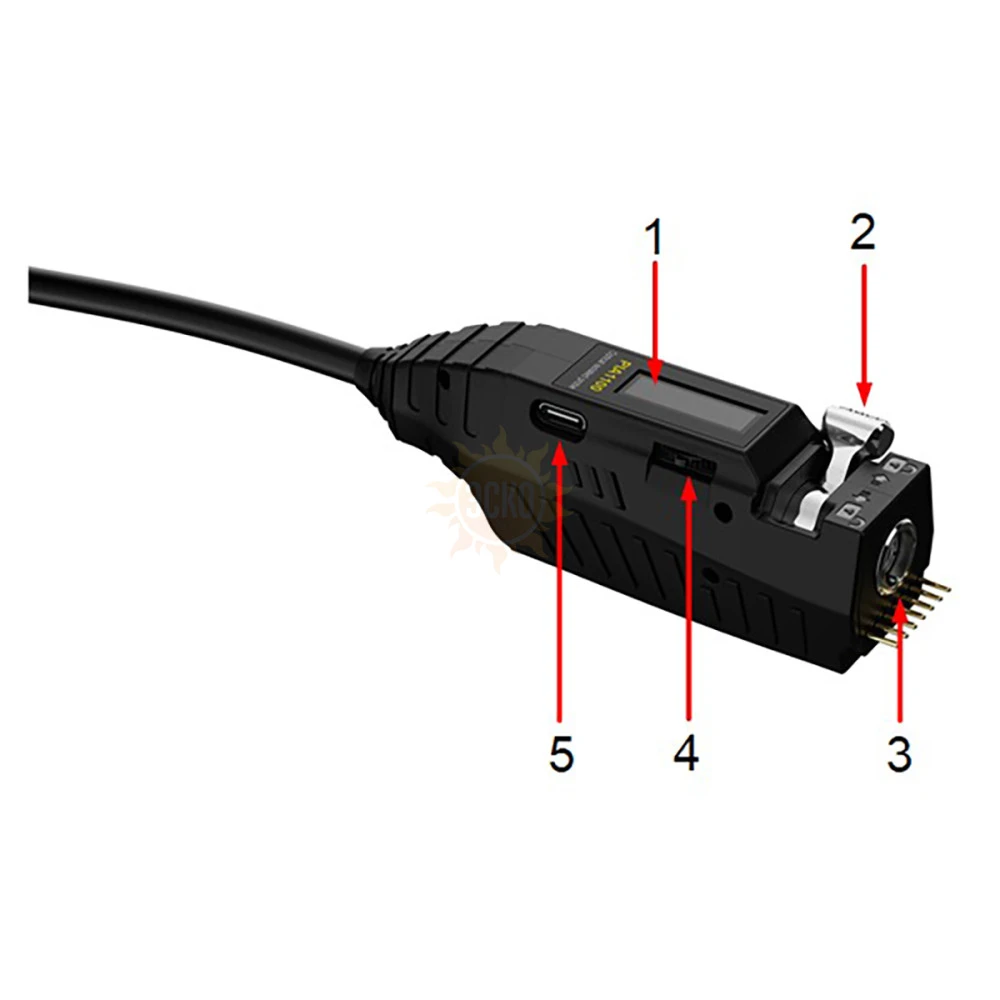

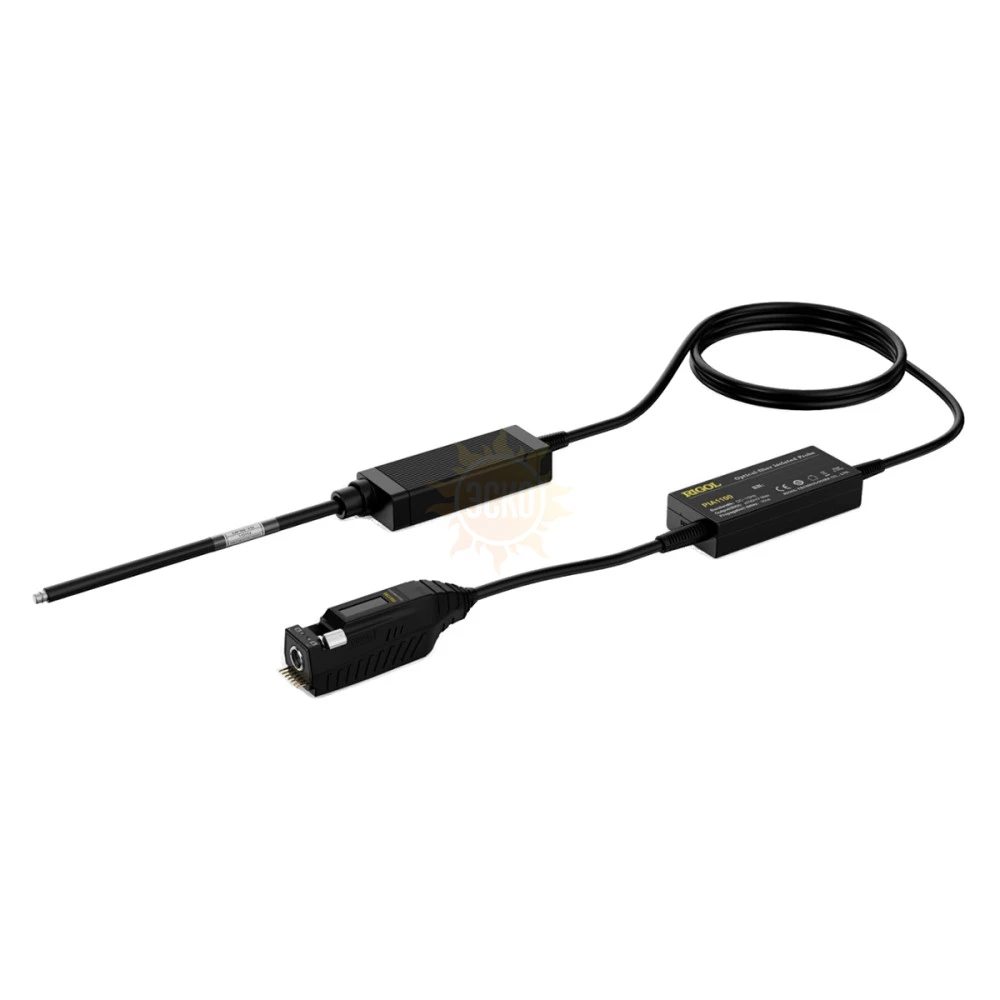

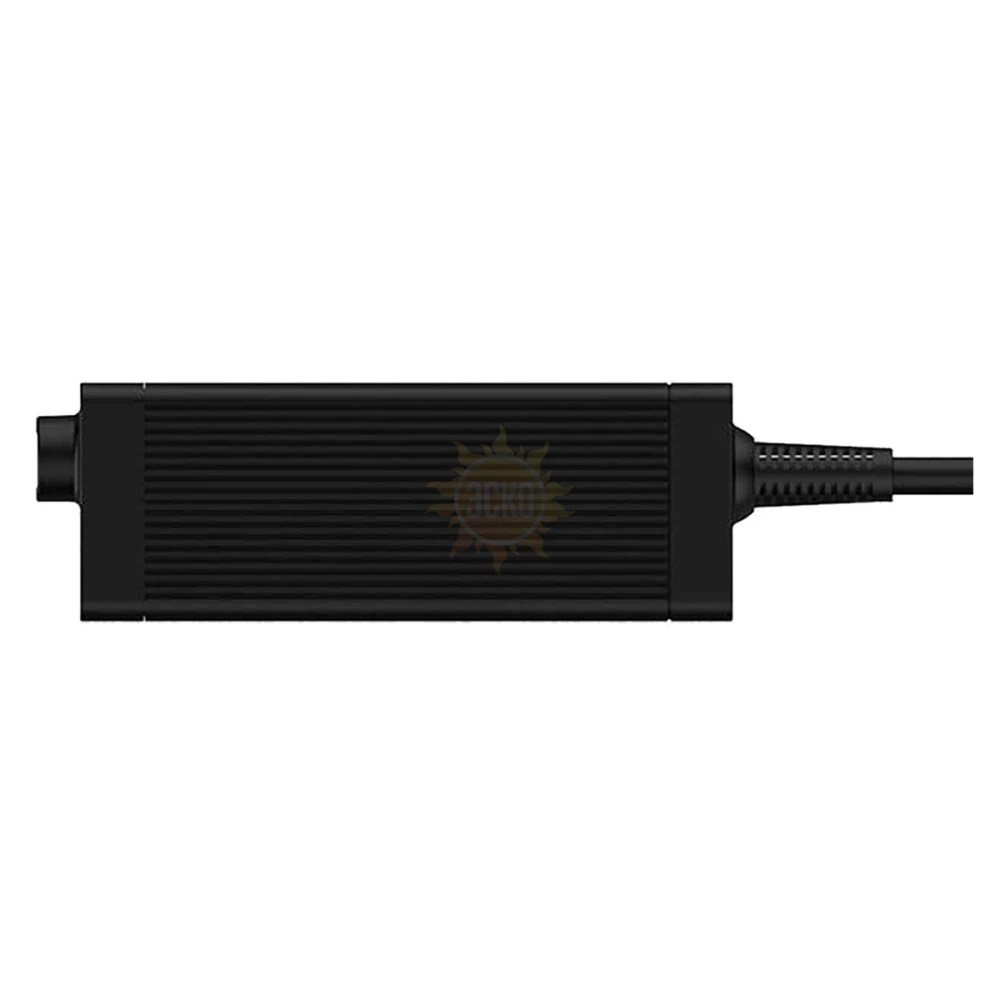

Высокий уровень развязки достигается благодаря использованию оптоволоконной среды для передачи измеряемого сигнала и обусловленной этим фактором специальной конструкции пробника, включающей в себя: сменные наконечники, электронно-оптический преобразователь/конвертер, оптоволоконный кабель, оптоэлектронный преобразователь/конвертер, контроллер пробника с адаптером для подключения к интерфейсу пробников осциллографа RIGOL.

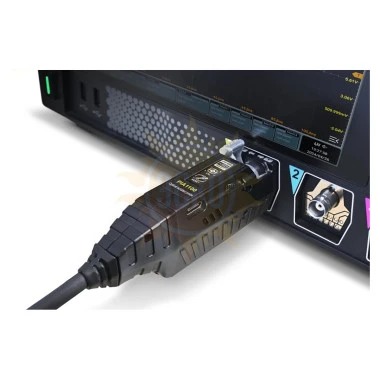

Используемая в PIA1000 технология Plug-and-Play позволяет автоматически распознавать интерфейсы осциллографов RIGOL серий MSO8000, DHO4000 и DS70000.
Применение
- Оценка силовых устройств, параллельные измерения тока, устранение неполадок при EMI (электромагнитной интерференции) и при работе с ESD (электростатически чувствительными устройствами)
- Проектирование приводов двигателей, преобразователей мощности, электронных балластов

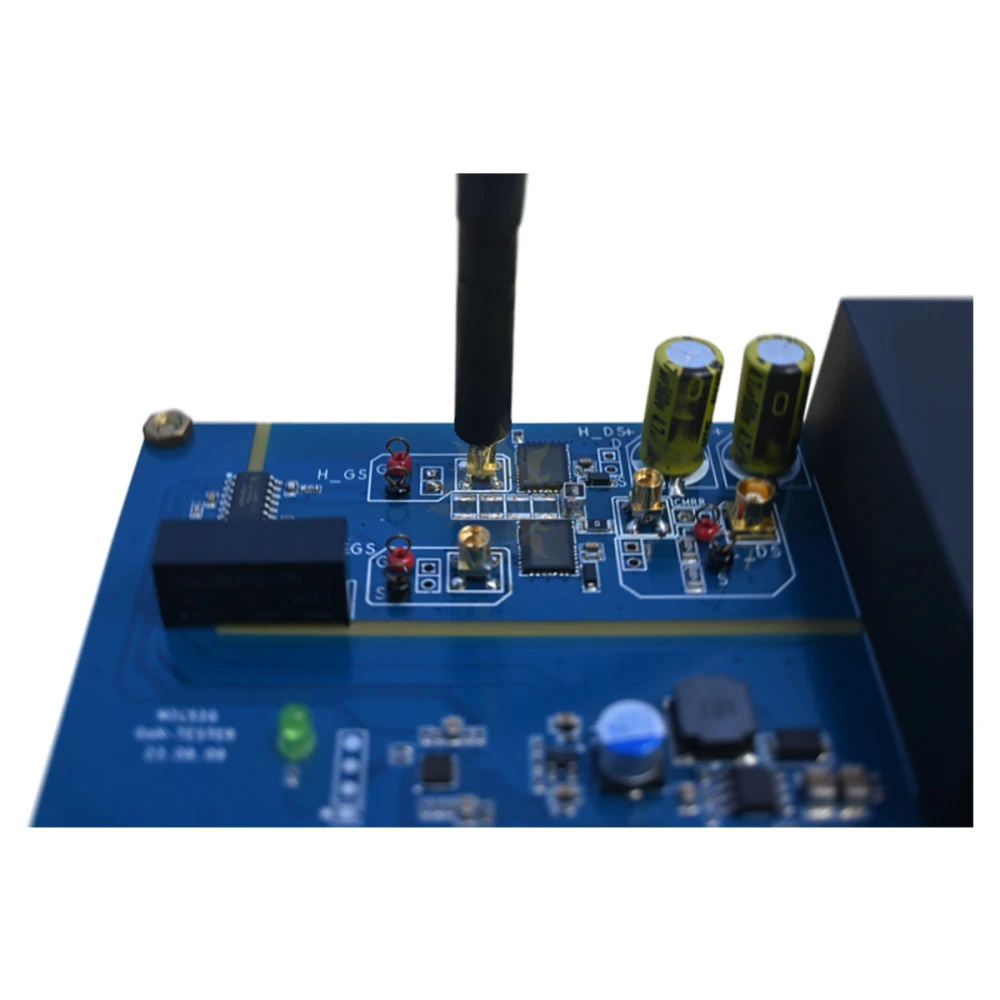

- Проектирование и анализ полумостовых/полномостовых устройств на основе GaN, SiC, IGBT
- Тестирование инверторов, импульсных источников питания
- Безопасное испытание изоляционных материалов с помощью высокого напряжения
- Высоковольтные, в том числе и широкополосные, приложения
- Измерения электрических величин с помощью приборов, изолированных от цепей заземления
Назначение
Продукт предназначен для измерений параметров электронных устройств в производственных и лабораторных целях.
Особенности и преимущества
- Верхняя рабочая частота 200 МГц
- Синфазное входное напряжение до 85 кВ ПИК
- Дифференциальные напряжения от ±0,01 В до ±2500 В (с различными ослабляющими наконечниками)
- Коэффициент подавления синфазных помех до 122 дБ на частоте 200 МГц
- Быстрый отклик, сразу после включения питания, отсутствие необходимости "прогрева" (времени выхода на рабочий режим)
- Точность 1% усиления по постоянному току.
Характеристики Пробник осциллографический с оптической изоляцией RIGOL PIA1020
| RIGOL PIA1020 | ||||
| Рабочий частотный диапазон | DC – 200 МГц | |||
|---|---|---|---|---|
| Время нарастания фронта переходной характеристики | ≤ 1,75 нс | |||
| Коэффициент подавления синфазных помех | DC: 180 дБ 200 МГц: 122 дБ | |||
| Напряжение в дифференциальном режиме | ± 6250 В | |||
| Задержка распространения сигнала (длина оптоволоконного кабеля 2 м) | 18,5 нс | |||
| Диапазон напряжения смещения | ± 1,25 В | |||
| Шум | ≤ 2 мВСКЗ@0 дБ ≤ 400 мкВСКЗ@20 дБ | |||
| Электропитание | от интерфейса пробников осциллографа RIGOL или через USB type-C интерфейс | |||
| Нестабильность коэффициента передачи (DC Gain accuracy), тип | 1% | |||
| Синфазное входное напряжение (Common Mode Voltage) | до 85 кВ ПИК | |||
| Соответствие стандарту безопасности | IEC 60825-1 | |||

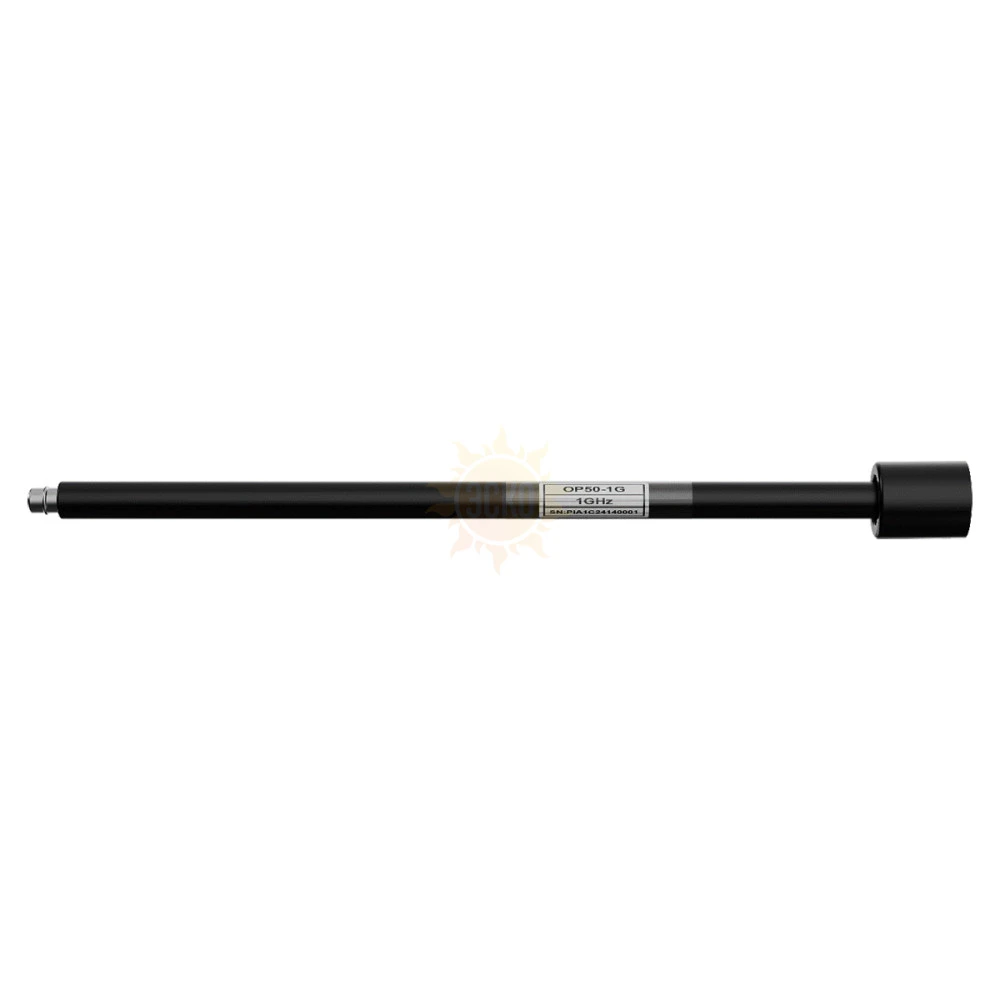

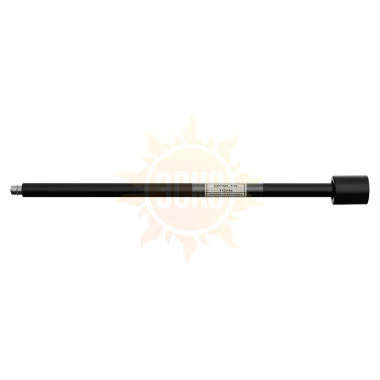

| Сменные ослабляющие наконечники | ||||
| Тип | Коэффициент ослабления | Диапазон изменения напряжения | ||
| TIP-MMCX-10X-02 (опционально) | 10:1 | ± 12,5 В | ||
| 1:1 | ± 1,25 В | |||
| TIP-MMCX-20X-02 (в базовой комплектации) | 20:1 | ± 25 В | ||
| 2:1 | ± 2,5 В | |||
| TIP-MCX-500X-02 (опционально) | 500:1 | ± 625 В | ||
| 50:1 | ± 62,5 В | |||
| TIP-MCX-1000X-02 (опционально) | 1000:1 | ± 1250 В | ||
| 100:1 | ± 125 В | |||
| Адаптеры и коаксиальные кабели | ||||
| Тип | Рабочие напряжения | |||
| MCX адаптер | < 3000 В ПИК-ПИК | |||
| MMCX адаптер | < 300 В ПИК-ПИК | |||
| MCX коаксиальный кабель | < 3000 В ПИК-ПИК | |||
| MMCX коаксиальный кабель | < 300 В ПИК-ПИК | |||
| LCX коаксиальный кабель | < 8000 В ПИК-ПИК | |||

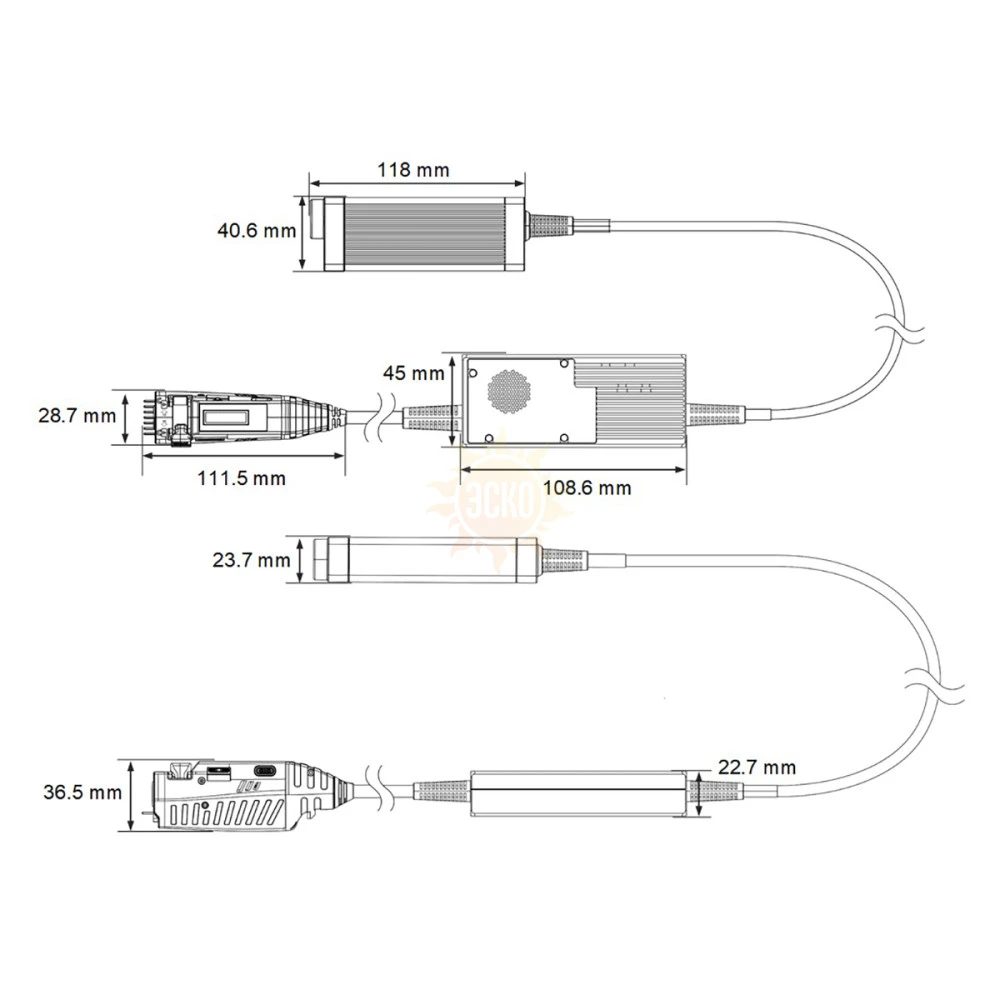

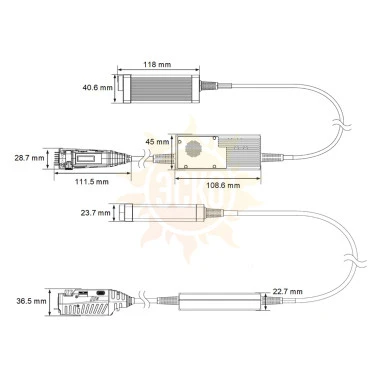

| Габаритные размеры | ||||
| Оптоволоконный кабель (E-O Converter to O-E Converter) | 2 м | |||
| Коаксиальный кабель (O-E Converter to Probe Controller) | 25 см | |||
| Опто-электронный конвертер | 108,6 x 45 x 22,7 мм | |||
| Электронно-оптический конвертер | 118 x 40,6 x 23,7 мм | |||
| Контроллер пробника | 111,5 x 28,7 x 36,5 мм | |||
| Условия эксплуатации | ||||
| Диапазон температур рабочих хранения | от 0°C до +40°C от -20°C до +70°C | |||
| Относительная влажность воздуха рабочая хранения | 5% ~ 85 % до +40°C (без конденсата) 5% ~ 45 % +40°C ~ +70°C (без конденсата) | |||
