P6015A

распечатать описание в PDF

Артикул: 999294

цена по запросу

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Госреестр 55997-13
до 19.12.2018

Межповерочный интервал 1 год

Назначение щупа высоковольтного P6015A:

Пробник высоковольтный P6015A предназначен для измерений и передачи амплитудных и временных параметров высоковольтных электрических сигналов. Для осциллографов серии TDS1000(B)/2000(B).

Описание щупа высоковольтного P6015A:

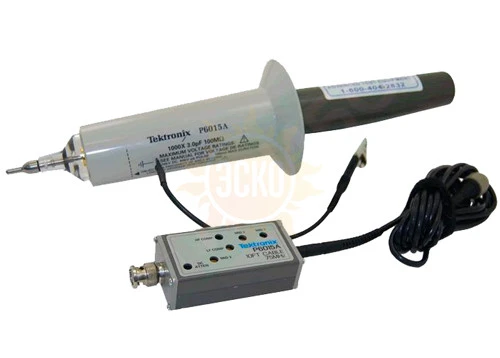

Конструктивно пробник P6015A выполнен в виде кабеля с измерительной головкой и блоком компенсации, входными проводами, зажимами и интерфейсом подключения к осциллографу.

Принцип действия основан на согласовании различных электрических сопротивлений источника сигнала и осциллографа.

По условиям эксплуатации пробник P6015A удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °C и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °C без предъявления требований по механическим воздействиям.

Технические характеристики пробника дифференциального P7508:

Параметр	Значение
Рабочий диапазон частот	от 0 до 75 МГц
Коэффициент деления	1000:1
Пределы допускаемой погрешности коэффициента деления на постоянном токе	± 3 %
Рабочий диапазон входных напряжений	от 1,5 до 20 кВ
Габаритные размеры блока компенсации (длина х ширина х высота), не более	83 х 41 x 25 мм
Габаритные размеры измерительной головки (длина х ширина х высота), не более	89 × 340 мм
Масса пробника, не более	0,8 кг
Длина кабеля, не менее	3,1 м
Рабочая температура окружающей среды	от 10 °C до 30 °C
Рабочая относительная влажность воздуха при температуре 25 °C, не более	от 30 до 80 %

Комплектация P6015A

Комплект поставки P6015A

№	Наименование	Количество
1	Щуп высоковольтный P6015A	1
2	Комплект принадлежностей	1
3	Комплект эксплуатационной документации	1
4	Методика поверки	1
