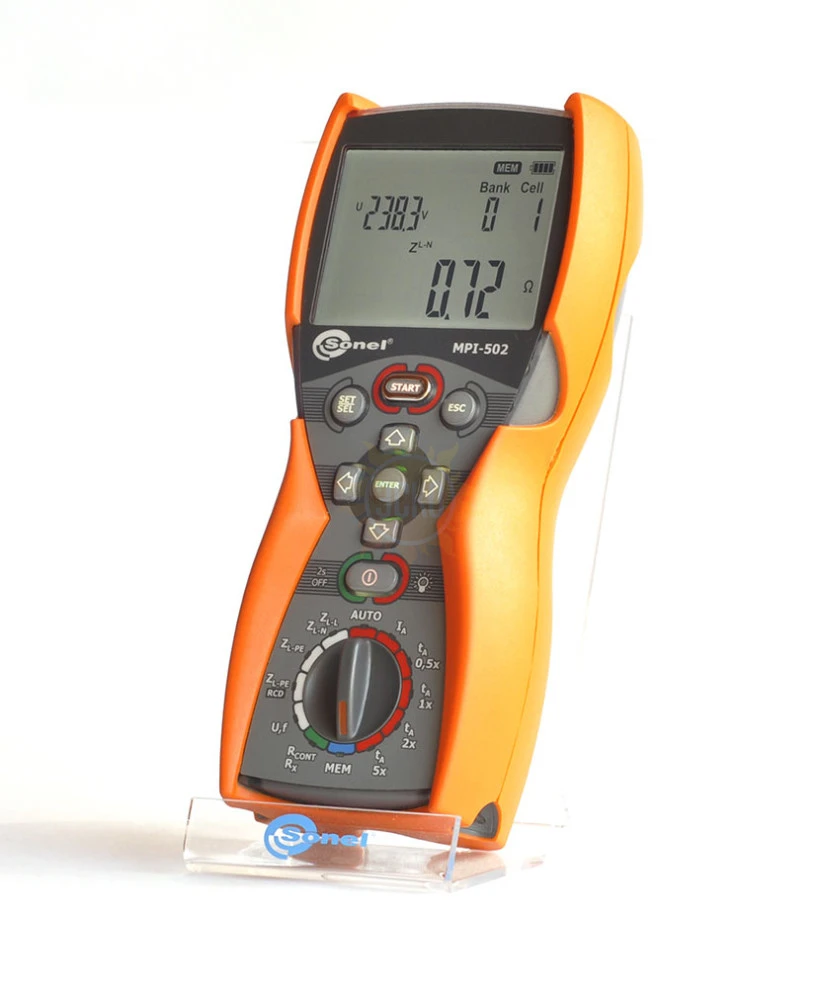

MPI-502 - измеритель параметров электробезопасности электоустановок
распечатать
Артикул: WMRUMPI502
Исполнение
Многофункциональный тестер с функцией измерения сопротивления заземления
Переменное напряжение U
500 В
Частота импульсов
65 Гц
Сопротивление
1999 Ом
Разрешение
1 В
179 160
₽
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
поверкa включена в стоимость
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 3 года
Госреестр 44170-10
до 12.03.2030
до 12.03.2030
Межповерочный интервал 1 год
ТД «ЭСКО» официальный дистрибьютор SONEL в России
Описание MPI-502 - измеритель параметров электробезопасности электоустановок
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
Основные характеристики измерителя MPI-502:
Измерители параметров электробезопасности электроустановок MPI-502 предназначены для измерения:
- Действующего значения фазного и междуфазного напряжения переменного тока;
- Частоты переменного тока
- Полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Силы тока отключения устройства защитного отключения (далее — УЗО) для синусоидального дифференциального тока;
- Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
- Времени отключения сети при срабатывании УЗО;
- Сопротивления защитного заземления;
- Напряжения прикосновения относительно номинального дифференциального тока;
- Сопротивления защитных проводников;
- Электрического сопротивления малым током; Для вычисления:
- Активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
Для контроля: - Целостности (наличия) нулевого и защитного проводников (до начала измерений).
Для проверки: Для запоминания и передачи в компьютер: - Данных измерений и вычислений.
Характеристики MPI-502 - измеритель параметров электробезопасности электоустановок
| Измерение действующего значения напряжения переменного тока (True RMS) | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) | |||
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) | |||
| Диапазон частоты 45…65 Гц | |||||
| Измерение частоты | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) | |||
| Диапазон напряжения: 50…500В | |||||
| Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L | |||||
| Измерение полного сопротивления петли Zs | |||||
| Диапазон измерения согласно IEC 61557: 0,13...1999 Ом (для измерительного провода 1,2 м), 0,19...1999 Ом (для адаптеров WS-01 и WS-04) | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 3 е.м.р.) | |||
| 20,0...199,9 Ом | 0,1 Ом | ||||
| 200...1999 Ом | 1 Ом | ||||
| Номинальное напряжение работы UnL-N / UnL-L | 220/380 В, 230/400 В, 240/415 В | ||||
| Рабочий диапазон напряжений | 180 ... 270 В (для ZL-PE и ZL-n) или 180 ... 460 В (для ZL-L ) | ||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||||
| Рабочий диапазон частоты | 45 ... 65 Гц | ||||
| Максимальный ток для 230В | 7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс) | ||||
| Измерение сопротивления петли короткого замыкания: активного Rs и реактивного Xs | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0...19,99 Ом | 0,01 Ом | ± (5% Zs + 5 е.м.р.) от Zs | |||
| 20,0...199,9 Ом | 0,1 Ом | ||||
| Расчет и отображение для Zs< 20 Ом | |||||
| Измерение ожидаемого тока короткого замыкания I k | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |||
| 2,00…19,99 A | 0,01 A | ||||
| 20,0…199,9 A | 0,1 A | ||||
| 200…1999 A | 1 A | ||||
| 2,00…19,99 кA | 0,01 кA | ||||
| 20,0…40,0 кA | 0,1 кA | ||||
| Измерение сопротивления петли короткого замыкания ZL-PE RCD (без отключения выключателя УЗО) | |||||
| Измерение сопротивления петли короткого замыкания Zs | |||||
| Диапазон измерения согласно IEC 61557: 0,50...1999 Ом (для измерительного провода 1,2 м). | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0…19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | |||
| 20,0…199,9 Ом | 0,1 Ом | ± (6% Zs+ 5 е.м.р.) | |||
| 200…1999 Ом | 1 Ом | ||||
| Параметр | Значение | ||||
| Не вызывает срабатывания выключателей УЗО | с IΔn≥ 30 мA | ||||
| Номинальное рабочее напряжение Un | 110 В, 115 В, 127 В, 220 В, 230 В, 240 В | ||||
| Рабочий диапазон напряжений | 95…270 В | ||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||||
| Рабочий диапазон частоты | 45…65 Гц | ||||
| Контроль правильности соединения зажима PE | при помощи электрода касания | ||||
| Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0..19,99 Ом | 0,01 Ом | ± (6% Zs+ 10 е.м.р.) | |||
| Показания тока короткого замыкания Ik | |||||
| Диапазон | Разрешение | Погрешность основная | |||
| 0,058…1,999 A | 0,001 A | Определяется по основной погрешности полного сопротивления петли короткого замыкания | |||
| 2,00…19,99 A | 0,01 A | ||||
| 20,0…199,9 A | 0,1 A | ||||
| 200…1999 A | 1 A | ||||
| 2,00…19,99 кA | 0,01 кA | ||||
| 20,0…40,0 кA | 0,1 кA | ||||
| Измерение параметров отключения УЗО | |||||
| Параметр | Значение | ||||
| Номинальное напряжение работы Un | 110 В, 115 В, 127 В, 220 В, 230 В, 240 В | ||||
| Рабочий диапазон напряжений | 95…270 В | ||||
| Номинальная частота сети fn | 50 Гц, 60 Гц | ||||
| Рабочий диапазон частоты | 45…65 Гц | ||||
| Измерение времени отключения tA УЗО | |||||
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность | |
| Общего типа | 0,5 IΔn | 0..300 мс | 1 мс | ± (2% tA+ 2 е.м.р.)* | |
| 1 IΔn | |||||
| 2 IΔn | 0…150 мс | ||||
| 5 IΔn | 0…40 мс | ||||
| Селективный | 0,5 IΔn | 0..500 мс | |||
| 1 IΔn | |||||
| 2 IΔn | 0…200 мс | ||||
| 5 IΔn | 0…150 мс | ||||
| * - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% tA+ 3 е.м.р.) | |||||
| Измерение сопротивления защитного заземления RE | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. | |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | ||
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. | |
| 300 мA | 1 Ом..166 Ом | 120 мA | |||
| 500 мA | 1 Ом..100 Ом | 200 мA | |||
| 1000 мA | 1 Ом..50 Ом | 400 мA | |||
| Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току | |||||
| Диапазон | Разрешение | Номинальный ток | Основная погрешность | ||
| 0..9,9 В | 0,1 В | 0,4*IΔn | 0..10% UB ± 5 е.м.р. | ||
| 10..99,9 В | 0..15% UB | ||||
| Измерение тока отключения IA для синусоидального дифференциального тока | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn | |
| 30 мA | 9,0..30,0 мA | ||||
| 100 мA | 33..100 мA | 1 мA | |||
| 300 мA | 90..300 мA | ||||
| 500 мA | 150..500 мA | ||||
| 1000 мA | 330..1000 мA | ||||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки | |||||
| Время протекания тока измерения максимально 3200 мс. | |||||
| Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,35 × IΔn..2,0 × IΔn | ± 10% IΔn | |
| 30 мA | 12,0..30,0 мA | 0,35 × IΔn..1,4 × IΔn | ± 10% IΔn | ||
| 100 мA | 40..140 мA | 1 мA | |||
| 300 мA | 120..420 мA | ||||
| 500 мA | 200..700 мA | ||||
| Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки | |||||
| Время протекания тока измерения максимально 3200 мс. | |||||
| Измерение тока отключения УЗО (IA) для постоянного дифференциального тока | |||||
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность | |
| 10 мA | 4,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10% IΔn | |
| 30 мA | 12..60 мA | 1 мA | |||
| 100 мA | 40..200 мA | ||||
| 300 мA | 120..600 мA | ||||
| 500 мA | 200..1000 мA | ||||
| Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки | |||||
| Время протекания тока измерения максимально 5040 мс. | |||||
| Общие технические характеристики | |||||
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 | ||||
| Категория безопасности | IV 300 В (III 600V) согласно PN-EN 61010-1 | ||||
| Степень защиты корпуса согласно PN-EN 60529 | IP54 | ||||
| Питание измерителя | пакет аккумуляторов NiMH SONEL 4,8 V или элементы питания щелочные LR14 (4 шт) | ||||
| Температура хранения | -20…+70°C | ||||
| Температура рабочая | 0…+50°C | ||||
| Время до самовыключения | 120 секунд | ||||
| Количество измерений Z, RE или RCD (для щелочных батареек) | >3000 (2 измерения / минуту) | ||||
| Количество измерений RISO или RCONT (для щелочных батареек) | >2000 | ||||
| Память результатов измерения | 990 ячеек, 57500 результатов | ||||
| Интерфейс | USB | ||||
Комплектация MPI-502 - измеритель параметров электробезопасности электоустановок
| № | Наименование | Количество |
| 1. | MPI-502 - Измеритель напряжения прикосновения и параметров устройств защитного отключения | 1 |
| 2. | Адаптер WS-05 с сетевой вилкой UNI-SCHUKO | 1 |
| 3. | Беспроводной интерфейс OR-1 (USB) | 1 |
| 4. | Зажим «Крокодил» изолированный жёлтый K02 | 1 |
| 5. | Зонд острый с разъемом «банан» голубой | 1 |
| 6. | Зонд острый с разъемом «банан» красный | 1 |
| 7. | Крепеж «Свободные руки» | 1 |
| 8. | Провод измерительный 1,2 м с разъемами «банан» голубой | 1 |
| 9. | Провод измерительный 1,2 м с разъемами «банан» желтый | 1 |
| 10. | Провод измерительный 1,2 м с разъемами «банан» красный | 1 |
| 11. | Ремень для переноски прибора M1 | 1 |
| 12. | Футляр М6 | 1 |
| 13. | Элемент питания алкалиновый 1,5V AA LR6 | 4 |
