Самая новая УФ камера DayCor® Luminar в модельном ряду компании OFIL с новаторским подходом к обнаружению коронных разрядов разработана для проведения обследований с максимальной эффективностью специалистами по контролю и техническому обслуживанию электрооборудования.

цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Госреестр 70388-18
до 19.02.2028
ТД «ЭСКО» официальный дистрибьютор OFIL в России

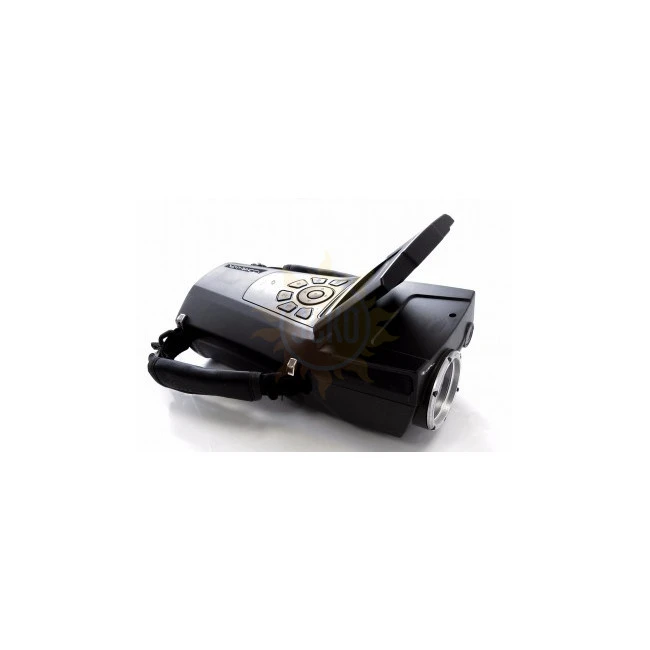

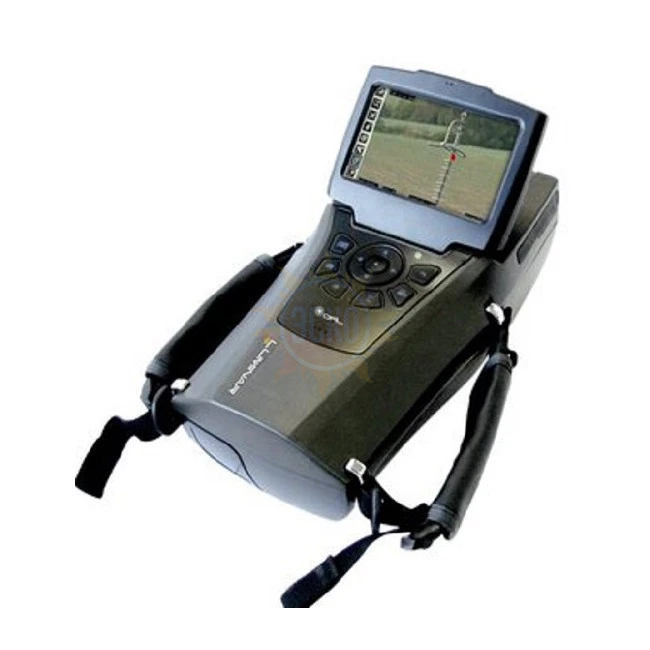

Описание OFIL Luminar HD

Портативная камера высокого разрешения для обнаружения коронных разрядов

LuminarHD - это наиболее совершенная переносная видеокамера с расширенными функциями для обнаружения коронных разрядов. Используя доказавшую свою состоятельность технологию DayCor® общепризнанного лидера компании OFIL, LuminarHD обеспечивает точную локализацию, регистрацию и отображение УФ излучения, вызванного коронным разрядом. Полученные координаты, значения температуры и влажности окружающей среды, текстовые и звуковые комментарии записываются и сохраняются как мета-данные для последующей обработки и отчетности. Дистанционное управление и эффективная передача данных обеспечиваются встроенными протоколами связи Wi-Fi, LAN и Bluetooth. Современный эргономичный дизайн обеспечивает удобство эксплуатации. LuminarHD удобно держать в руках, у него крупные подсвечиваемые клавиши управления, интуитивно-понятное меню, большой яркий регулируемый дисплей, комбинированное (УФ+видео) увеличение изображения, бесступенчатое изменение поля обзора. LuminarHD оптимизирована для продолжительной бесперебойной работы от аккумуляторной батареи.

LuminarHD легко интегрируется с компьютерными системами обработки данных по коронным разрядам, в том числе с программой coronaWise, которая обеспечивает автоматическое распознавание и передачу данных.

>> Высочайшая чувствительность к источникам коронного разряда и радиопомех

>> Мощное оптическое и цифровое увеличение

>> Регулируемый жидкокристаллический HD-дисплей

>> Длительное бесперебойное функционирование

>> HD-Видеозапись формата 720p и фотоснимки высокого разрешения

>> Встроенный датчик координат с внутренней антенной

>> Поддержка стандартов передачи данных Bluetooth и Wi-Fi

>> Мощная светодиодная подсветка

>> Интеграция с датчиком температуры и влажности

>> Поддержка приложения coronaWise – системы обработки данных коронного разряда

СЕРТИФИЦИРОВАННАЯ ЧУВСТВИТЕЛЬНОСТЬ К УФ И РАДИОПОМЕХАМ

LuminarHD, наиболее чувствительная камера для обнаружения коронного разряда, была проверена и сертифицирована фирмой RWE, Германия. Испытания подтвердили чувствительность разряда в 1 пикокулон на расстоянии 15 метров и радиопомех 3.6 dBμV на несущей частоте 1 МГц и расстоянии 10 м на открытой местности и в помещении. УФ фотоны, генерируемые коронным разрядом, подсчитываются и представляются в виде параметра, который определяет его интенсивность. В LuminarHD возможна интеграция последовательных УФ-кадров с целью повышения точности обнаружения источников коронарного разряда.

ТОЧНАЯ ЛОКАЛИЗАЦИЯ ИСТОЧНИКОВ ИЗЛУЧЕНИЯ

УФ- и видимое изображения совмещаются в режиме реального времени, указывая таким образом на точное местоположение электрической неисправности. Дополнительная информация (координаты, условия окружающей среды, комментарии и т. д.) добавляется в виде мета-данных.

ЭРГОНОМИЧНОСТЬ И ПРАКТИЧНОСТЬ

Большие подсвеченные клавиши для часто используемых функции позволяют работать "не снимая перчаток". Большой регулируемый ЖК-экран обеспечивает хорошую видимость при солнечном освещении, а мощная встроенная светодиодная подсветка позволяет осуществлять наблюдение и запись в условиях недостаточной освещенности. Графическое меню с интуитивной навигацией предоставляет доступ к широкому набору функции, например таких, как определение пользовательских профилей с индивидуальными настройками.

МОЩНОЕ УВЕЛИЧЕНИЕ ИЗОБРАЖЕНИЯ

Возможность плавного и бесступенчатого изменения поля зрения одновременно для видимого и УФ каналов позволяет эффективно увеличивать изображение объекта наблюдения. HD-видеозапись с высокой разрешающей способностью делает возможным цифровое увеличение, предоставляя отличные средства для последующей обработки, с целью ближе рассмотреть дефекты, связанные с коронным разрядом.

ТЕХНОЛОГИЯ DayCor®

LuminarHD - это высококачественная двухспектральная, отсекающая солнечный свет камера, которая использует технологию DayCor® компании OFIL (Пат. EP1112459B1). LuminarHD может работать от батареи более 3-х часов непрерывно без перегрева.

Wi-Fi, BLUETOOTH, ЛОКАЛЬНАЯ СЕТЬ

LuminarHD поддерживает проводную и беспроводную связь по большинству протоколам передачи данных. Это позволяет управлять ею удаленно и передавать записанный материал на внешние мониторы.

ЗАПИСЬ И ВОСПРОИЗВЕДЕНИЕ HD-ВИДЕО И ФОТОГРАФИЙ

HD-Видеозаписи формата 720p и фотографии хранятся на карте памяти "micro flash" и воспроизводятся на ЖК-экране. Записанные медиа-данные можно экспортировать автоматически в приложение OFIL CoronaWise.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ УФ-КАНАЛА
Минимальный выявляемый разряд 1 пикокулон на расстоянии 15 м. Сертифицировано лабораторией RWE (Германия) по стандарту IEC 60270:2000.
Минимальная обнаруживаемая радиопомеха (RIV) 3.6 dBμV на частоте 1 МГц на расстоянии 10 м. Сертифицировано лабораторией RWE (Германия); по стандарту NEMA 107-1987.
УФ-чувствительность Не хуже 2.2x10-18 Вт/см²
Область спектра 240 - 280 нм.
Срок службы детектора Неограничен
Интеграция УФ и видеоканалов Вкл. / Выкл.
Фокусировка Определяется каналом видимого света
ПАРАМЕТРЫ КАНАЛА ВИДИМОГО СВЕТА
Чувствительность к видимому свету Не хуже 0,1 люкс.
Область спектра Все цвета видимой области
Диапазон и способы фокусировки 0,5 м - ∞. автоматическая и ручная
Угол обзора По горизонтали: 10° - 1.6°. По вертикали: 5.6° - 0.9°. Соответствует степени увеличения.
Диапазон увеличения 12х оптическое, 12х цифровое (144х оптическое + цифровое) за 1 сек.
ПАРАМЕТРЫ ОТОБРАЖЕНИЯ
Дисплей 5” (12,5 см) цветной антибликовый ЖК-дисплей; WVGA 800х480 пикселей; яркость 1000 кд/м²
Режимы отображения Комбинированный (УФ и видимое) / только УФ / только видимое.
Точность наложения УФ/видео Отклонение не более 1 миллирадиана.
Угол наклона Изменяемый.
УФ-увеличение Плавно изменяемое оптическое и цифровое увеличение. Синхронизировано с видеоканалом.
Отображаемая информация Уровень заряда батареи, память, усиление, подсчет, дата, выбранная функция, фокус, режим отображения, цвет короны, координаты, температура и влажность
Пользовательские настройки Цвет отображения короны (белый, красный, зеленый, желтый, черный), время, режим ожидания, конфигурация ЖК-дисплея.
УПРАВЛЕНИЕ
Режимы Включено / ожидание / выключено
Продолжительность работы Неограниченно. Нет перегрева
Органы управления Клавиатура и "горячие" клавиши
Светодиодные индикаторы Вкл./Выкл., режим ожидания, запись, питание
Крепление Стандартная ¼" резьба для штатива
Подсветка Встроенный LED-фонарь. 2 уровня интенсивности.
ЗАПИСЬ И ХРАНЕНИЕ ДАННЫХ
Запись и воспроизведение видео В формате AVI / MOV ,HD, 720p, 1280x720 пикселей.
Запись и воспроизведение фото В формате JPG
Запись и воспроизведение аудиометок В формате MP3, запись со встроенного либо внешнего микрофона, воспроизведение на встроенный либо внешний динамик / наушники.
Датчик координат Встроенный, с внутренней антенной
Ввод текста Экранная виртуальная клавиатура
Хранение данных Сменная Micro SD – карта памяти без ограничения объема.
Экспорт данных Автоматическое распознавание и передача в приложение СoronaWise
КОММУНИКАЦИОННЫЕ ПОРТЫ
Гнездо SMA Подключение внешней WiFi антенны
Гнездо MicroSD Сменная MicroSD карта памяти
Гнездо TRRS (mini-jack) 3.5 mm Подключение внешней гарнитуры
Гнездо RS232 / AUX Подключение датчика температуры/влажности
Гнездо Mini-USB Подключение к USB-порту компьютера
Гнездо HDMI Вывод аудиовидеосигнала в формате HD
Гнездо питания Подключение внешнего источника питания
Гнездо RJ-45 Подключение к сети Gigabit Ethernet
ЭЛЕКТРОПИТАНИЕ
Тип батареи Литий-ионный аккумулятор (Li-ion)
Время работы от батареи Не менее 3-х часов
Внешний источник питания ⎓ 9.5 Вольт
Номинальная потребляемая мощность 15 Ватт
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Вес 2.2 кг
Размеры Длина 29 см. Ширина 13 см. Высота 11.7 см.
Температура хранения и эксплуатации От -20°C до +55°C, без принудительного охлаждения
Стандарт пылевлагозащищенности IP54
Светодиодные индикаторы Вкл./Выкл., режим ожидания, запись, питание



Характеристики OFIL Luminar HD

Технические характеристики OFIL Luminar HD
Питание Литий-ионный аккумулятор (Li-ion)
Номинальное значение напряжения аккумуляторного блока В 15 Ватт
Время непрерывной работы ч 3
Размеры эл.блока.мм 29 x 13 x 117
Вес кг 2.2
Температура воздуха ºC -20 до +55

Комплектация OFIL Luminar HD

1. Дефектоскоп OFIL Luminar HD
2. Интерфейсы и дополнительные принадлежности
3. Измеритель температуры, работа и влажности; RS232
4. Макро-объективы
5. программное обеспечение базы данных для отчетности
6. съемный упор
7. измеритель температуры и влажности
