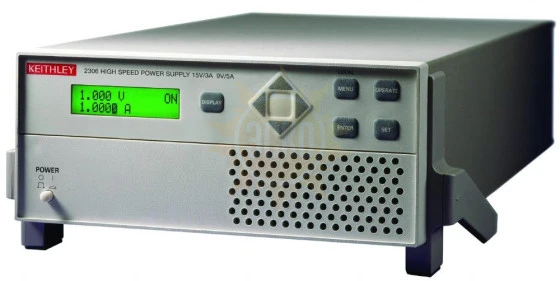

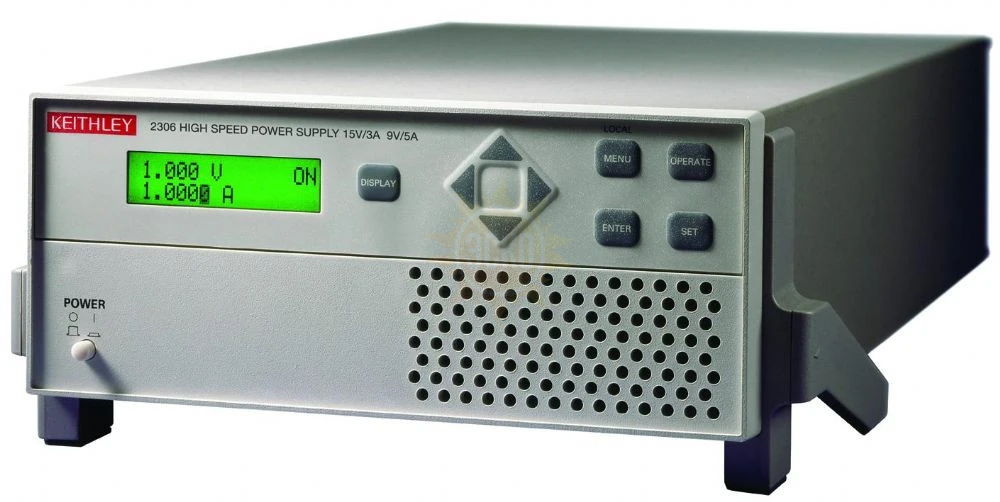

2306-PJ

распечатать описание в PDF

Артикул: 56988

Напряжение

0 - 15 В

Ток

0 - 3 А

Мощность

15 Вт

Напряжение

Ток, А

Мощность, Вт

Количество каналов

Количество регулируемых каналов

Подключение к ПК

GPIB (IEEE-488)

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 1 год

Функции симулятора батарей и зарядных устройств 2306-PJ:

Двухканальный симулятор батарей питания Keithley 2306PJ предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2306PJ может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение - 100нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра. В отличии от Keithley 2302 модель Keithley 2306PJ имеет второй канал для имитации работы зарядных устройств.

Канал 1 - имитатор батарей
Канал 2 - имитатор зарядного устройства

Характеристики 2306-PJ

Параметры	Значения
Напряжение постоянного тока на выходе
Выходное напряжение	0...15 В
Погрешность по напряжению:	канал 1 ±(0,05% +3 м В) канал 2 ±(0,05% +10 м В)
Программируемое разрешение:	канал 1 1 м В канал 2 10 м В
Погрешность считывания	±(0,05%+3 м В)
Разрешение считывания	1 м В
Время установки выходного напряжения	5 мс
Нестабильность при подключенной нагрузке	0,01%+2 м В
Нелинейность	0,5 м В
Усреднение показаний	1...10
Время отклика, типичное:	канал 1 < 40 мкс канал 2 < 50 мкс
Регулируемый выходной импеданс
канал 1:
Диапазон регулировки 0...1 Ом
Шаг 0,01 Ом
Постоянный ток
Непрерывное среднее выходного тока
канал 1: если канал 2 выключен Imax=50 Вт/(Uуст в канале 1 + 6 В); 5 А (максимум) если канал 2 включен Imax=(50 Вт-P потреб. в канале 2 )/(Uуст в канале 1 + 6 В); 5 А (максимум)	канал 2: если канал 1 выключен Imax=50 Вт/(Uуст в канале 2 + 6 В); 5 А (максимум) если канал 1 включен Imax=(50 Вт-P потреб. в канале 1 )/(Uуст в канале 2 + 6 В); 5 А (максимум)
Значение тока в режиме эмуляции программируемой электронной нагрузки:
канал 1: если канал 2 выключен 3 А (максимальное) при 0-5 В снижение на 0,2 А/на вольт при 5-15 В если канал 2 включен I=(50 Вт-P потреб. в канале 2 )/5; 3 А (максимум) при 0-5 В снижение на 0,2 А/на вольт при 5-15 В	канал 2: если канал 1 выключен 3 А (максимальное) при 0-5 В снижение на 0,2 А/на вольт при 5-15 В если канал 1 включен I=(50 Вт-P потреб. в канале 1 )/5; 3 А (максимум) при 0-5 В снижение на 0,2 А/на вольт при 5-15 В
Погрешность по току	±(0,16%+5 мА)
Программируемое разрешение	1,25 мА
Погрешность считывания
канал 1: ±(0,2% +200 мкА) в диапазоне 5 А ±(0,2% +20 мкА) в диапазоне 500 мА	канал 2: ±(0,2% +200 мкА) в диапазоне 5 А ±(0,2% +1 мкА) в диапазоне 5 мА
Разрешение считывания:
канал 1: 100мкА в диапазоне 5 А 10мкА в диапазоне 500 мА	канал 2: 100мкА в диапазоне 5 А 0,1мкА в диапазоне 5 мА
Нестабильность при подключенной нагрузке:	0,01%+1 мА
Нелинейность:	0,5 мА
Усреднение показаний:	1 – 10
Импульсный ток
Уровень запуска:
канал 1: или в диапазоне 5 А 5 мА...5 А в поддиапазоне 5 А с шагом 5 мА 1 мА...1 А в поддиапазоне 1 А с шагом 1 мА 0,1 мА...100 мА в поддиапазоне 100 мА с шагом 100 мкА или в диапазоне 500 мА 0,5 мА...500 мА в поддиапазоне 500 мА с шагом 0,5 мА 0,1 мА...100 мА в поддиапазоне 100 мА с шагом 0,1 мА 100 мкА...10 мА в поддиапазоне 10 мА с шагом 100 мкА	канал 2: 5 мА-5 А с шагом 5 мА
Задержка запуска	0...100 мс с шагом 10 мкс
Внутренняя задержка запуска	15 мкс
Высокий/низкий/средний уровень
Измерение апертуры:	33,3 мкс...833 мс с шагом 33,3 мкс
Усреднение показаний:	1 – 100
