Назначение источника опорных сигналов постоянного напряжения TE1006:
В качестве прецизионного источника напряжения Time Electronics 1006 можно использовать для самых различных задач, в том числе для имитирования (моделирования) термопар с соответствующей таблицей пересчета напряжения в градусы, для калибровки ленточных самописцев, аналогово-цифровых преобразователей, цифровых мультиметров, а также для стабильного резервного источника для создания смещения (сдвига) напряжения. Прибор поставляется в комплекте с гальваническими батареями.
Описание источника опорных сигналов постоянного напряжения TE1006:

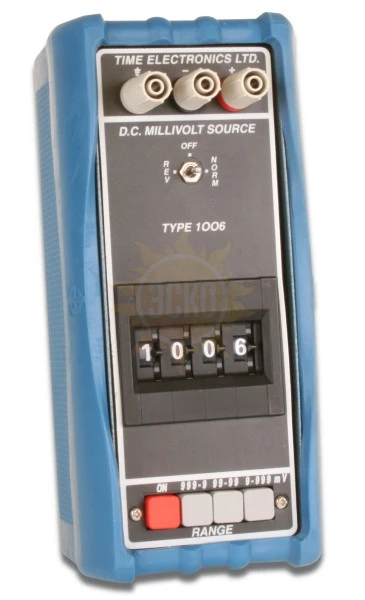

TE1006 представляет собой недорогой прецизионный портативный источник напряжения постоянного тока в диапазоне милливольт, предназначенный для работы с подачей напряжения. Три выходных диапазона позволяют задавать регулируемый выход постоянного напряжения в диапазоне 1 мкВ ÷ 1 В с базовой погрешностью 0,02%. Модель 1006 проста в эксплуатации и не требует нормирования или калибровки перед выполнением работ. Для подачи опорного сигнала напряжения постоянного тока оператору достаточно включить прибор, проверить состояние батарей питания, и задать нужные диапазон и величину выходного сигнала с помощью наборных дисков установки. Для получения высокостабильного выходного сигнала модель 1006 использует точный опорный диод и резисторы с малым температурным коэффициентом.
Питание источника осуществляется от 6-ти стандартных батареек типа АА. Срок службы батарей составляет несколько месяцев, в зависимости от интенсивности работы. Состояние (заряд) батарей отображается смонтированным на панели индикатором. Модель 1006 защищена от короткого замыкания и перегрузки, выходной ток составляет 20 мА. На корпусе установлен трехпозиционный выключатель – off/normal/reverse (отключено/прямая/обратная) – смены полярности выхода.
Безопасные клеммы: клеммы полностью совместимы с 4 мм бандажированными штепселями, являющимися стандартными, а также с неизолированными проводами и лепестковыми выводами.
Дополнительная защита: TE1006 помещен в эргономичный резиновый корпус (TE9028), обеспечивающий повышенную защиту и прочность. Для удобного переноса корпус оснащен текстурированной ручкой и отбортованной кромкой, поэтому края прибора слегка приподняты в горизонтальном положении. Это обеспечивает неподвижность всей поверхности при использовании дискового переключателя. При необходимости прибор может быть легко извлечен из корпуса.
Особенности источника опорных сигналов постоянного напряжения TE1006:
- три диапазона напряжения постоянного тока
- погрешность выхода 0,02%
- выходной ток 20 мА
- защита от короткого замыкания и перегрузки
- езопасные клеммы
- ъемный защитный корпус
- индикатор уровня батареи
Характеристики TE1006
| Параметр | Значение | |
| Выход | при шаге в 0.1мВ | 0-999.9мВ |
| при шаге в 10мкВ | 0-99.99мВ | |
| при шаге в 1мкВ | 0-9.999мВ | |
| Погрешность | ± 0.02% от установленного значения + ± 0.02% от диапазона + ± 1мкВ. | |
| Выходное сопротивление | менее 0.2Ом в диапазонах 1 В и 100мВ. 1 Ом в диапазоне 10мВ. | |
| Максимальный выходной ток | в диапазонах 1В и 100мВ –20мА. В диапазоне 10мВ – до значения замкнутой цепи, несмотря на что нагрузка менее 1кдаст погрешность более 0.1%. | |
| Стабильность выходного напряжения | менее 60 ppm/ºC. Менее 100 ppm в 3 месяца. (Не накапливающаяся) | |
| Рабочая температура | - 10ºC - + 60ºC. | |
| Полярность выхода | выбор переключения положительный или отрицательный. Также в центре расположена функция отключения ‘off’. | |
| Собственный шум | менее 30 РРМ полной шкалы | |
| Опорный источник | прецизионный зенеровский диод, специально подобранный по стабильности и низко температурному коэффициенту. | |
| Максимальная перегрузка | прибор способен длительно выдерживать непрерывное короткое замыкание во всех диапазонах. | |
| Питание | от 6-ти стандартных (51x14мм) пальчиковых батарей типа АА. Индикатор заряда информирует о необходимости смены батарей питания. В качестве альтернативного источника питания можно использовать 6-ти элементный NiCd аккумулятор того же размера. Аккумуляторы можно подзарядить через розетку на боку прибора. 6 аккумуляторных батарей и зарядное устройство поставляются по отдельному заказу. | |
| Габаритные размеры | 110 х 75 х 200 мм (120 x 100 x 215 мм, включая защитный корпус) | |
| Вес | 0.75кг (1.1кг, включая защитный корпус) | |
Комплектация TE1006
| № | Наименование | Количество |
| 1. | Источник напряжения постоянного тока в диапазоне милливольт ТЕ1006 | 1 |
| 2. | TE9028 - защитный резиновый корпус | 1 |
