Источники питания TE5033

Назначение трехканального программируемого прецизионного источника мощности постоянного тока TE5033

МодельTE5033 обеспечивает 0–20 В постоянного тока с трёх независимых каналов. Напряжение устанавливается с шагом 10 мкВ. Максимальная мощность источника – 40 Вт на канал, максимальный ток – до 2 А. В каждый канал включен точный токовый шунт, который позволяет измерять значение потребляемого тока. Высокое разрешение по напряжению и току делает этот прибор идеальным источником мощности для калометрии и других применений, требующих очень точного мощного управляемого источника тока. Мощность может управляться к лучше, чем на несколько ppm.

Высочайшее разрешение по выходному напряжению и току обеспечено стабильной работой, которая позволяет проводить испытания 24 часа или больше и поддерживать высокую точность. Точность выходного напряжения лучше, чем 2 ppm за 24 часа при предельной нагрузке. Основной температурный коэффициент (ТК) лучше, чем 1 ppm/⁰C, и он может быть увеличен до 0,1 ppm на град.C при использовании компенсации с помощью программного обеспечения.

Измерение тока делается очень точно с использованием прецизионного шунта. Эффект самонагрева и разогрев окружающей среды можно компенсировать программно, чтобы получить результат текущего измерения лучше, чем 1 ppm на град.C.

Используются выходные клеммы с низкой термоЭДС, обеспечивается полное четырёхпроводное подключение, чтобы компенсировать падение напряжения. Эту компенсацию также можно ввести программно, чтобы уменьшить выходное сопротивление до микроом.

Полностью автоматизированное управление и измерение в источнике TE5033 может быть достигнуто с помощью программного обеспечения для калибровки EasyCal от Time Electronics. EasyCal позволяет полностью управлять выходной мощностью, непрерывно контролируя ток и регулируя напряжение для поддержания постоянного уровня мощности. На другом канале можно также контролировать разницу температур и регистрировать разницу между мощностями каналов, когда достигнут тепловой баланс.

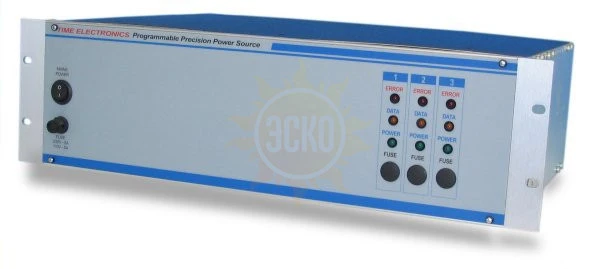

Индикаторы на передней панели обеспечивают пользователя ясными признаками передачи данных и также показывают, когда произошли ошибки, или были даны неправильные команды. Прибор TE5033 выполнен в стандартном корпусе 19” евро и подходит для использования в стойке или на стенде. Все соединения сделаны сзади прибора. Для простоты обслуживания и ремонта весь прибор сконструирован на стандартных евро-разъёмах, что позволяет быстро произвести замену блоков в случае отказа или сбоя.

Особенности трехканального программируемого прецизионного источника мощности постоянного тока TE5033

• Три источника постоянного тока 0–20 В 2 А
• Разрешение по установке напряжения 22 бит (0,25 ppm)
• Разрешение по току 18 бит (4 ppm)
• Программирование через интерфейс GPIB (IEEE488)
• Лёгкий в использовании SCPI-совместимый командный язык
• Светодиодная индикация состояния каждого канала на передней панели
• Максимальная мощность 40 Вт на канал
• Стабильность: < 2 ppm/24 часа, < 5 ppm/месяц, < 15ppm/год на предельной нагрузке
• Шум < 1ppm, температурный коэффициент < 1ppm/°C некомпенсированный
• Четыре выходных клеммы
• Программное управление с помощью EasyCal
