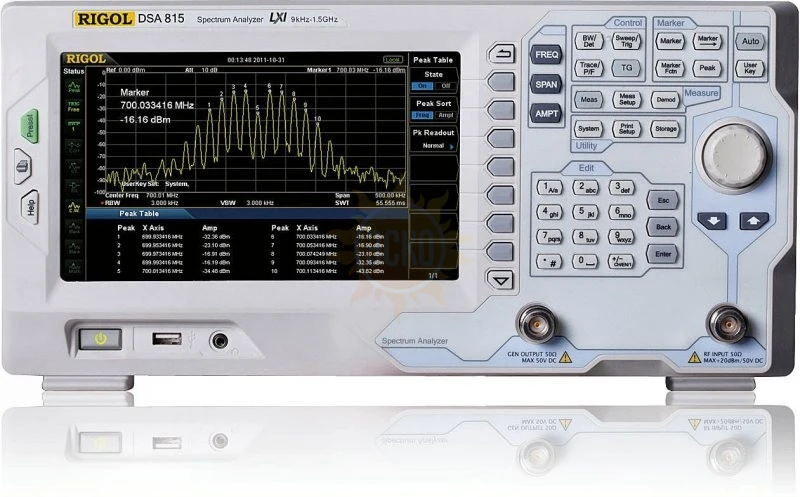

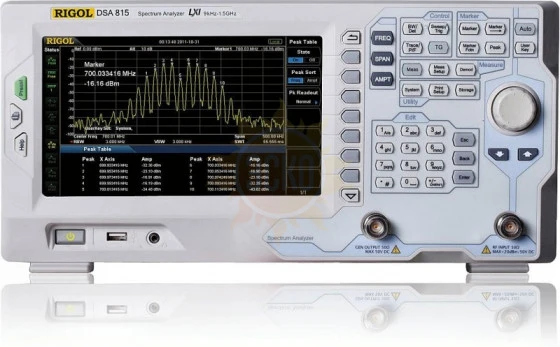

Анализатор спектра Rigol DSA815

распечатать описание в PDF

Артикул: DSA815

Нижний предел частотного диапазона

9 кГц

Верхний предел частотного диапазона

1,5 ГГц

Исполнение

Настольный

Нижний предел частотного диапазона

9 кГц

Верхний предел частотного диапазона

1,5 ГГц

Разрешение

1 Гц

Погрешность

< 1.5 дБ

202 202 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 3 года

Описание анализатора спектра Rigol DSA815

Анализатор спектра Rigol DSA815 — это компактный и легкий прибор, предназначенный для профессионального анализа радиосигналов в диапазоне частот от 9 кГц до 1,5 ГГц. Этот портативный инструмент идеально подходит для использования в лабораториях, на производстве, в образовательных учреждениях и при полевых испытаниях. Анализатор спектра DSA815 отличается высокой точностью, надежностью и удобством в эксплуатации, что делает его популярным выбором среди инженеров и специалистов в области радиочастотных измерений.

Особенности анализатора спектра Rigol DSA815

Анализатор спектра Rigol DSA815 обладает широким набором функций, обеспечивающих эффективную работу с сигналами:

Диапазон частот от 9 кГц до 1,5 ГГц позволяет анализировать сигналы в широком спектре приложений.
Типичное значение отображения среднего уровня шума (DANL) -135 дБм гарантирует высокую чувствительность при обнаружении слабых сигналов.
Общая амплитудная погрешность менее 1,5 дБ обеспечивает точные измерения амплитуды.
Минимальное разрешение полосы пропускания 100 Гц для детального анализа спектральных характеристик.
Опциональные EMI фильтр и квазипиковый детектор расширяют возможности для тестирования электромагнитной совместимости.
Встроенный предусилитель и функция демодуляции AM/FM упрощают анализ модулированных сигналов.
Опциональный следящий генератор на 1,5 ГГц для проведения комплексных измерений (доступен в версии DSA815-TG).
8-дюймовый цветной ЖК-дисплей с разрешением 800×480 пикселей обеспечивает четкое и удобное отображение данных.
Многообразие интерфейсов: LAN, USB-хост, USB-устройство и опциональный GPIB для интеграции с другими системами.
Компактный и легкий корпус делает анализатор спектра DSA815 удобным для транспортировки и работы в полевых условиях.

Анализатор спектра Rigol DSA815 сочетает в себе передовые технологии и доступную стоимость, предоставляя пользователям надежное решение для анализа радиосигналов, тестирования оборудования и контроля качества в различных отраслях.

Технические характеристики анализатора спектра DSA815:

Частота

x погрешность частоты + + (0,65% x полоса обзора)

Диапазон частот	от 9 кГц до 1,5 ГГц
Внутренняя
Основная частота	10 МГц
Скорость старения	< 2 мд/год
Температурная стабильность	от 20 ºC до 30 ºC	< 2 мд
Точность считывания частоты
Разрешение маркера	интервал/ (точка развертки-1)
Погрешность маркера	± (отображаемая частота × погрешность опорной частоты +1% × интервал +10% × разрешение по полосе пропускания + разрешение маркера)
Маркер частометра
Разрешение	1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность	± (отображаемая частота × погрешность частоты + разрешение частометра)
Интервал частот
Диапазон	0 Гц, от 100 Гц до 1,5 ГГц
Погрешность	± интервал / (точка развертки - 1)
Однополосный фазовый шум
Сигнал несущей частоты	10 кГц	< -88 дБн / Гц typ.
	Полоса пропускания
	Разрешение по полосе пропускания (-3дБ)	100 Гц до 1 MГц, последовательно 1-3-10
Погрешность разрешения по полосе пропускания	< 5%, номин.
Фильтр, разрешение форм-фактора (60 дБ: 3 дБ)	< 5, номин.
Полоса пропускания видеосигнала (VBW) (-3дБ)	от 1 Гц до 3 МГц, последовательно 1-3-10

Амплитуда

Диапазон измерения
Диапазон	DANL до +20 дБм
Макс. значение уровня входного сигнала
Постоянное напряжение	50 В
Мощность РЧ незатухающей гармоники	аттенюация РЧ ≥ 30 дБ	20 дБм (100 мВт)
Макс. уровень искажения	30 дБм (1 Вт)
Показатель среднего уровня шумов (DANL)
аттенюация РЧ 0 дБ, полоса пропускания РЧ=100 Гц, полоса пропускания ВЧ=10 Гц, датчик выборки
DANL (предусилитель вкл.)
	от 100 кГц до 1 МГц	< -90 дБм - 6 × (f/MГц)дБ, typ. -110 дБм
	от 1 МГц до 1,5 ГГц	< -110 дБм +6 × (f/МГц)дБ, typ. -115 дБм
DANL (предусилитель выкл.)	от 100 кГц до 1 МГц	< -110 дБм - 130 дБм
	от 1 МГц до 1,5 ГГц	< -130 дБм + 6 × (f/МГц)дБ, typ. -135 дБм
	Просмотр уровня
Логарифмическая ось	от 1 дБ до 200 дБ
Линейная ось	от 0 до контрольного уровня
Количество элементов изображения	Обычный	601
	Количество индикаций	3 + мат. индикации
Показанные измерения	собственная частота, отрицательный пик, положительный пик, частотная выборка, среднеквадратичная амплитуда, среднее значение напряжения, квазипик
Функция трассировки	очистка записи, мин. и макс. удерживание, средние значения, просмотр, выключение
Значения горизонтальной оси	дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
Частотная характеристика
Затухание в диапазоне радиочастот 10 дБ , относительно до 50 MГц, от 20 ºC до 30 ºC
Частотная характеристика (предусилитель выкл.)	от 100 кГц до 1,5 ГГц	< 0.7 дБ
Частотная характеристика (предусилитель вкл.)	от 1 МГц до 1,5 ГГц	< 1.0 дБ
Погрешность регулировки входной аттенюации
Диапазон регулировки	от 0 до 30 дБ, по 1 дБ
Погрешность регулировки	fc=50MГц, относительно 10 дБ, от 20 ºC до 30 ºC	< 0,5 дБ
Погрешность абсолютной амплитуды
Погрешность	fc=50 MГц, пиковый детектор, предусилитель выкл., аттенюация РЧ 10 дБ, входной сигнал = -10 дБм, 20 ºC to 30 ºC	± 0.4 дБ
Контрольный уровень
Диапазон	от - 100 дБм до + 20 дБм, по 1 дБ
Разрешение	Логарифмическая шкала	0.01 дБ
	Линейная шкала	4 знака
Погрешность	< 0.1 дБ, номин.
Погрешность измерений уровня
Погрешность измерений уровня	достоверность 95%, S/N > 20 дБ, полоса пропускания РЧ = полоса пропускания ВЧ = 1кГц,предусилитель выкл., 10 MГц < fc < 3 ГГц, от 20 ºC до 30 ºC	< 1.0 дБ, номин.
КСВН входной РЧ
затухание РЧ 10 дБ
КСВН (коэффициент стоячей волны напряжения)	от 1 МГц до 1,5 ГГц	< 1,8
	Интермодуляция
	Подавление 1ой гармоники (SHI)	+40 дБм
Интермодуляционное искажение 3-его порядка (TOI)	fc > 30 МГц	+10 дБм
Помехи
Видеочастота		< -60 дБн
Промежуточная частота		< -60 дБн
Собственные помехи		< -88 дБм, об.
Другие помехи	относительно местного гетеродина приёмника (LO), относительно аналогово-цифрового преобразования, относительно субгармоники первого LO относительно гармоники первого LO	< -60 дБн
Входные взаимосвязанные помехи	уровень : -30 дБм	< -60 дБн, об.

Развертка

Диапазон времени развертки	100 Гц ≤ интервал ≤1,5 ГГц	от 10 мс до 1500 с
Диапазон времени развертки	интервал = 0	от 20 мкс до 1500 с
Погрешность времени развертки	100 Гц ≤ интервал ≤1,5 ГГц	5%, номин.
Погрешность времени развертки	интервал = 0	0.5%, номин.
Режим развертки		продолжительный, одиночный

Функция запуска

Источник запуска	свободный ход, видео, внешний запуск
Уровень входа внешней синхронизации	5 В уровень TTL

Измерительный генератор

Выходной сигнал ИГ
Диапазон частот		от 9 кГц до 1,5 ГГц
Уровень выходного сигнала		от - 20 дБм до 0 дБм, по 1 дБ
Линейность выходного сигнала	от 1 МГц до 1,5 ГГц	± 3 дБ

Выходы и входы

Вход РЧ
Сопротивление	50 Ом
Соединитель	"гнездо" типа N
Выход ИГ
Сопротивление	50 Ом
Подключение	"гнездо" типа N
Probe Power
10 MГц опорная частота на входе / 10 MГц опорная частота на выходе / вход внешней синхронизации
Подключение	BNC вход
Амплитуда эталонного сигнала, 10 МГц	от 0 дБм до 10 дБм
Вольтаж при запуске	5 В уровень TTL
USB
USB хост	подключение	разъем типа B
	протокол	Версия 2.0
USB	подключение	разъем типа A
	протокол	Версия 2.0

Общие характеристики

Дисплей
Тип	TFT LCD
Разрешение	800 × 480
Размер	8"
Цвета	65536
Поддерживаемые принтеры
Протокол	PictBridge
Управление
USB		USB TMC
LAN интерфейс		10/100 Base-T, RJ-45
IEC/IEEE bus (GIB)	с (в комплект не входит) USB-GPIB	IEEE488.2
Память
Память		флэш-диск (встроенный) USB диск (не входит в комплект)
Источник питания
Входное переменное напряжение	от 100 В до 240 В, номин.
Частота источника переменного тока	от 45 Гц до 440 Гц
Потребляемая мощность	стнд. 35 Вт, макс. 50 Вт
Температура
Температура хранения	от -20ºC до 70ºC
Габариты
Ш × В × Г	361 × 178 × 128мм

Комплектация RIGOL DSA815

№	Наименование	Количество
1	Анализатор спектра DSA815	1
2	Кабель питания	1
3	Краткое руководство	1
4	CD-диск	1
