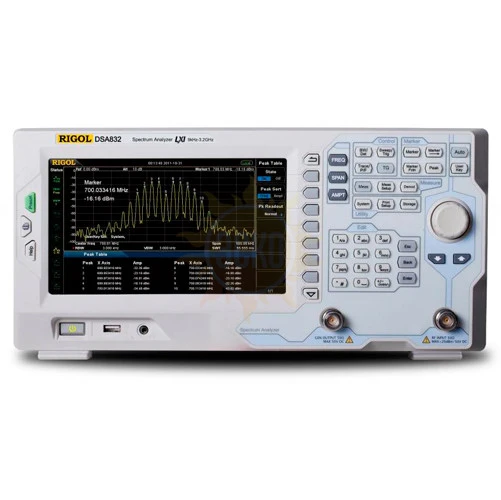

Анализатор спектра RIGOL DSA832

Артикул: А158145
Нижний предел частотного диапазона
9 кГц
Верхний предел частотного диапазона
3 ГГц
Исполнение
Настольный
Разрешение
1 Гц
Интерфейс
USB, LAN
Погрешность
± 1х10-6/год
586 089
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
Госреестр 61272-15
до 11.08.2021
Межповерочный интервал  1 год

Описание анализатора спектра DSA832:

Анализатор спектра DSA832 представляет собой прибор с небольшими размерами и весом, имеющий отличное соотношение цены и возможностей. Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра. В анализаторе спектра DSA832 имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений, а опциональный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA832 для измерения S-параметров.

Расширенные измерения анализатора спектра DSA832:

  • ЭМИ фильтры с квази-пиковым детектором (опция DSA800-EMI);
  • измерение КСВН (опция DSA800-VSWR);
  • предусилитель (опция PA-DSA832);
  • измерение мощности в основном канале (опция DSA800-AMK);
  • измерение занимаемой полосы (опция DSA800-AMK);
  • соотношение мощностей в смежных каналах (опция DSA800-AMK);
  • измерение мощности во временной области при нулевой полосе пропускания (опция DSA800-AMK);
  • измерение мощности в полосе между двумя максим.точками (опция DSA800-AMK);
  • измерение отношения сигнал/шум измерение гармонических искажений (опция DSA800-AMK);
  • измерение гармонических искажений (опция DSA800-AMK);
  • измерение TOI (опция DSA800-AMK);
  • тестирование в пределах.

Технические характеристики анализатора спектра DSA832:

Характеристики Параметры Значения
ЧАСТОТА Частотный диапазон 9 кГц…3 ГГц
Разрешение 1 Гц
Температурная стабильность источника опорной частоты ± 5х10-7
Изменение погрешности источника опорной частоты ± 1х10-6/год
Погрешность измерения частоты Разрешение маркера:
1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц
Погрешность:
± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера)
Полоса обзора Нулевая, 100 Гц…3 ГГц
Погрешность полосы обзора

± полоса обзора / (кол.точек развертки-1)

Плотность фазовых шумов (центр.частота=500 МГц, RBW≤1кГц)

<-98 дБн/Гц @ 10 кГц

ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (-3 дБ)
Полоса пропускания ПЧ (-6 дБ) опция DSA800-EMI)
10 Гц… 1 МГц, с шагом 1-3-10
200 Гц, 9 кГц, 120 Гц
Избирательность фильтров по уровням (60дБ/3 дБ) <5:1
Погрешность установки полосы пропускания ПЧ <5%
Полоса пропускания видео 1 Гц … 3 МГц, с шагом 1-3-10
АМПЛИТУДА Диапазон измерения уровня Уровень собственных шумов … +20 дБм
Максимальный уровень на входе (аттенюатор 30 дБ) 50 В постоянная составляющая
+20 дБм (100 мВт) мощность CW RF Power
+30 дБм (1 Вт) макс. опасный уровень
Средний уровень шумов (типично)
0 дБ аттенюатор, RBW=VBW=100 Гц, усреднение ≥50, трекинг-генератор выкл.
без предусилителя:
9 кГц…100 кГц:
<-110 дБм
100 кГц…5 МГц: <-125 дБм, типично -128 дБм
5МГц…3.2 ГГц: <-130 дБм, типично -134 дБм

с предусилителем (опция PA-DSA832):
100 кГц…5 МГц: <-142 дБм, типично -145 дБм
5 МГц…3.2 ГГц: <-147 дБм, типично -151 дБм
Логарифмическая шкала 1 дБ…200 дБ
Линейная шкала 0 до опорного уровня
Количество точек 601
Количество графиков 3 + основной
Тип детектора Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average, Quasi-peak (DSA800-EMI)
Операции над графиками непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр,очистка
Единицы измерения дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт
АЧХ без предусилителя:
< 0,5 дБ : 100 кГц….3,2 ГГц (f≥100 кГц, аттенюатор = 10 дБ, отн. 50 МГц)
с предусилителем (опция PA-DSA832):
< 0,7 дБ : 100 кГц….3,2 ГГц (f≥1 МГц, аттенюатор = 10 дБ, отн. 50 МГц)
Аттенюатор Предел ослабления:
0…30 дБ, с шагом 1 дБ
Погрешность переключения
(центральная частота=50 МГц, аттенюатор = 10 дБ):
< 0.3дБ
Абсолютная амплитудная погрешность
(центральная частота=50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 ºC…30 ºC)
± 0.4 дБ
Установка опорного уровеня Диапазон:
-100 дБм…+30 дБм с шагом 1 дБ
Разрешение
логарифмической шкалы 0,01 дБ , линейной - 4 цифры
Погрешность измерения
(достоверность 95%, с/ш>20 dB, RBW=VBW=1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень<0, 10 МГц<центральная частота<1,5 ГГц, 20 ºC to 30 ºC)
<0,8 дБ
Гармонические искажения 2-го порядка SHI : +45 дБм
Интермодуляционные искажения 3-го порядка TOI: +11 дБм, типично +15 дБм
Комбинационные искажения <-60 дБн
Собственные комбинационные помехи <-90 дБм, <-100 дБм, типично
РАЗВЕРТКА Диапазон 1 мс… 1500 с (нулевой обзор)
20 мкс ….3200 с (100 Гц ≤ полоса обзора ≤ 3,2 ГГц)
запуск: непрерывный, однократный
ВХОД ВЧ вход Соединитель N-типа (female) ; 50 Ом;
Другие входы/выходы Выход источника сигнала
Импеданс 50 Ом
Соединитель типа N (female)
Вход/выход опорного генератора 10 MГц/ вход внешнего запуска
Соединитель типа BNC (female)
Вход 10 МГц: уровень 0 дБм…10 дБм
Выход 10 МГц: уровень +3 дБм…10 дБм, +8 дБм типично
Импеданс вх/вых опорного генератора 50 Ом
Импеданс входа внешнего запуска 1 кОм
Уровень запуска: 5 В TTL уровень
USB Host 2.0
USB Device 2.0
VGA
Коннектор VGA, 15-pin mini D-SUB
Разрешение 800 * 600 @ 60Hz
Запуск Источник запуска свободный, видео, внешний
Внешний запуск 5 В TTL уровень
ОБЩИЕ ДАННЫЕ Дисплей Графический цветной TFT ЖК, разрешение: 800 * 480, размер 8.5”, 65536 цветов
Поддержка принтера Протокол PictBridge
Удаленное управление USB TMC
LAN интерфейс 10/100 Base-T, RJ-45
IEC/IEEE Bus (GPIB) с опцией USB-GPIB IEEE 488.2
Напряжение питания Входное напряжение: AC 100 В… 240 В/
45 Гц… 440 Гц
Потребляемая мощность 35 Вт, типично;
50 Вт, масимально
Габаритные размеры 361,6 x 178,8 х 128 мм
Масса 4,55 кг
Внутренняя память данных Flash Disk (встроенный)
Рабочая температура 0 ºC …50 ºC

Комплектация RIGOL DSA832

Комплект поставки DSA832

Наименование Количество
1 Анализатор спектра DSA832 1
2 Кабель питания 1
3 Краткое руководство по эксплуатации 1
4 CD-диск (руководство пользователя, руководство по программированию) 1
