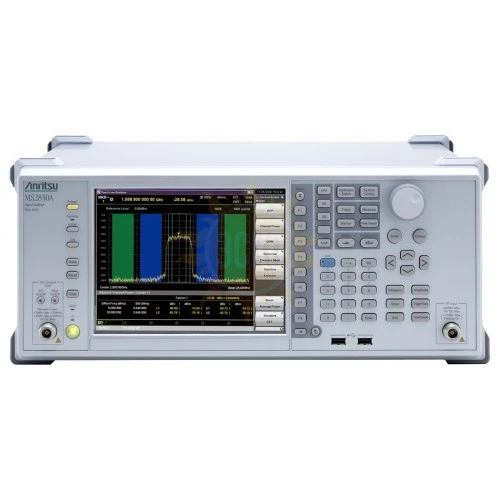

MS2830A-044 — анализатор сигналов

MS2830A-044 - Анализатор спектра/сигналов от 9 кГц до 26,5 ГГц

Анализатор сигнала MS2830A-044 являются новой моделью, значительно увеличивающий измеряемый частотный диапазон; MS2830A-044 покрывает от 9 кГц до 26.5 ГГц. MS2830A-044 позволяет проводить измерения характеристик мобильных сетей и паразитных сигналов, необходимых для контроля и корректировки работы аналоговых и цифровых структур передачи данных, WLAN, WiMAX, и т.д. А при использовании внешнего смесителя, поддерживаемый диапазон измерений можно расширить до 110 ГГц.

Анализатор сигналов MS2830A-044 включает в себя анализатор спектра для измерений на частоте от 9 кГц до 26.5 ГГц, с возможностью расширения диапазона частот до 110ГГц, при использовании внешнего смесителя. MS2830A-044 измеряет характеристики передатчика, включая  утечки мощности по соседнему каналу(ACLP), спектральную маску излучения и частоту, настолько хорошо, насколько позволяют требования к ширине динамического диапазона.

Расширение полосы анализа до 10/31,25 МГц открывает доступ к новым возможностям анализатора сигналов MS2830A-044, позволяет проверять явления, которые  трудно определить с помощью анализатора спектра, такие как  измерения частоты и фазы от времени, позволяет строить спектрограммы и дополнительные функции распределения(CCDF).В дополнение к этому программное обеспечение MS2830A-044 поддерживает анализ модуляции. Более того, установка опции шунтирование преселектора позволяет использовать анализатор сигналов MS2830A-044 и функции анализа модуляции до 26,5 ГГц /43 ГГц. В заключении, можно добавить, что MS2830A-044 настраивается на выполнение определенной задачи с теми опциями, которые необходимы, что позволяет сэкономить средства.

1.Установка СВЧ предусилителя помогает в измерении слабых сигналов.

2.Использование выхода для внешнего смесителя позволяет измерять сигналы до 110ГГц.

3.Использование выхода ПЧ, как понижающего преобразователя позволяет проводить измерения в сочетании с внешними

• Диапазон частот до 26,5 ГГц;
• Общая погрешность уровня: ±0,3 дБ;
• Динамический диапазон: 168 дБ;
• Точка пересечения третьего порядка (TOI): +15 дБм, отображаемый средний уровень шума (DANL): - 153 дБм/Гц;
• Фазовый шум ОБП: -107 дБн/Гц при отстройке на 1 кГц, -113 дБн/Гц при отстройке на 10 кГц;
• Ширина анализируемой полосы: 10 МГц (Опц.006) / 31,25 МГц (Опции 005 и 006);
• ПО для анализа модуляции (LTE-FDD, LTE-TDD, WiMAX, GSM/GPRS/EDGE, W-CDMA/HSPA/HSPA Evolution и т.д.);
• Функция захвата и проигрывания;
• Векторный генератор сигналов;
• Погрешность уровня: ±0.5 дБ;
• Внутренний генератор АБГШ (Опция 028).
