S331L Site Master Anritsu Портативный анализатор АФУ
распечатать
Описание S331L Site Master Anritsu Портативный анализатор АФУ

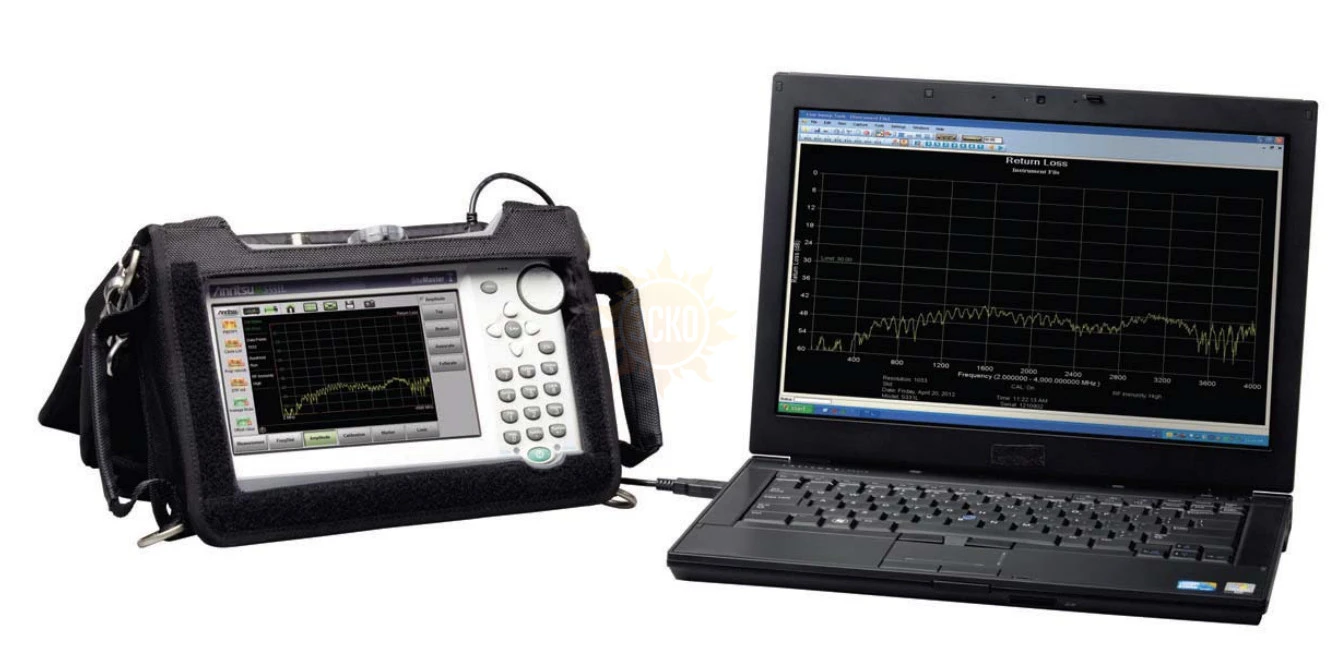

Anritsu Site Master S331L - это анализатор антенно-фидерных устройств однопортовый, обладающий большой популярностью среди операторов сотовой связи и подрядных организаций, работающих на рынке проектирования, монтажа и обслуживания беспроводной инфраструктуры, в том числе в области связи 5G. Простая конфигурация прибора без каких-либо опций и привлекательная стоимость является идеальным сочетанием для подрядчиков, выполняемых работы на антенных вышках. Полностью заряженного аккумулятора Site Master S333L хватит для измерений в течение целого рабочего дня, что является важным критерием для проведения измерений в полевых условиях.
Site Master был разработан специально для работ под открытым небом, он может легко выдерживать ежедневное жесткое обращение при работе в полевых условиях. Анализатор отличается повышенной ударопрочностью, что соответствует требованиям, применяемым к портативному оборудованию, предназначенному для работы в сложных условиях.
|
Диапазон частот |
от 2 МГц до 4 ГГц |
|
Тип |
Портативный |
|
Возможности |
Анализ кабелей и антенн |
|
Сертификат об утверждении типа СИ |
Да |
|
Анализатор кабелей и антенн |
2 МГц до 4 ГГц |
|
Измеритель мощности |
-33 дБм до + 20 дБм |
|
Внутренняя память |
>1000 файлов с быстрым просмотром сохраненных трасс |
Анализатор АФУ Anritsu
Разрешение по частоте: 1 кГц
Погрешность частоты: ±5·10-6 при 23 °C
Точки отсчета: 130, 259, 517, 1033, 2065
Отображаемый диапазон измерения обратных потерь: 0 - 60 дБ
Отображаемый диапазон измерения КСВ: 1 - 65
Разрешение в режимах обратные потери, КСВН, потери в кабеле: 0.01 дБ
Отображаемый диапазон измерения фазы: –450°… +450°
Разрешение измерения фазы: 0.01°
Скорость измерения обратных потерь: <1,50 мс/тчк отсчета, низкий уровень устойчивости к ВЧ помехам, тип.
Скорость измерения расстояния до неоднородности:<1,75 мс/тчк, низкий уровень устойчивости к ВЧ помехам, тип
Направленность 38 дБ( со встроенным калибровочным модулем), 42 дБ (с внешним модулем OSLN50-1)
КСВН: 1.5:1 тип.
Максимальная мощность на входе: +27 дБм
ВЧ вход N(f) , 50 Ом
Встроенный измеритель мощности Anritsu
Частотный диапазон 50 МГц - 4 ГГц
Измеряемый уровень от –33 дБм до +20 дБм
Погрешность: ±0.7 дБ (0 дБм, 1 ГГц, 23 °C±3°C)
Разъем: Тип N(m), 50 Ом
Высокоточный измеритель мощности Anritsu
Для работы требуется внешний датчик (датчики поставляются отдельно)
Датчики мощности: Anritsu MA24105A, Anritsu MA24106Ae, Anritsu MA24108A/18A/26A, Anritsu MA24208A/18A
Функция измерений коэффициента передачи реализована с помощью датчика
Режим видеомикроскопа
Видеомикроскоп G0306A поставляется отдельно
Просмотр в реальном времени
Захват изображения для анализа
Наложение изображений вкл./выкл.
Работа с файлами
GPS: Время, местоположение (USB GPS модуль 2000-1723-R поставляется отдельно)
Батарея: Li-Ion - 2шт
Время работы: > 8.0 часов тип.
В режиме готовности: 7 дней тип.
Интерфейсы USB, miniUSB
Несколько режимов оформления дисплея Классический (как в S331D) и Продвинутый (как в S331E)
FlexCal™ Калибровка сохраняется при изменении частотного диапазона
18см TFT сенсорный экран, разрешение 800x480
Ударо-/ пыле-/брызгозащитный корпус
Габариты: 250 мм x 177 мм x 61 мм.
