Нижний предел частотного диапазона
100 кГц
Верхний предел частотного диапазона
1,6 ГГц
Исполнение
Портативный
Разрешение
1 кГц
Тип дисплея
Цветной TFT-дисплей 16,5 см (6,5“)
Аккумулятор
Нет данных
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

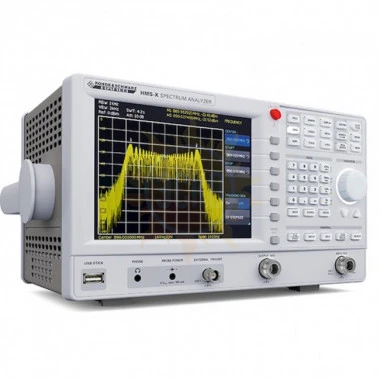

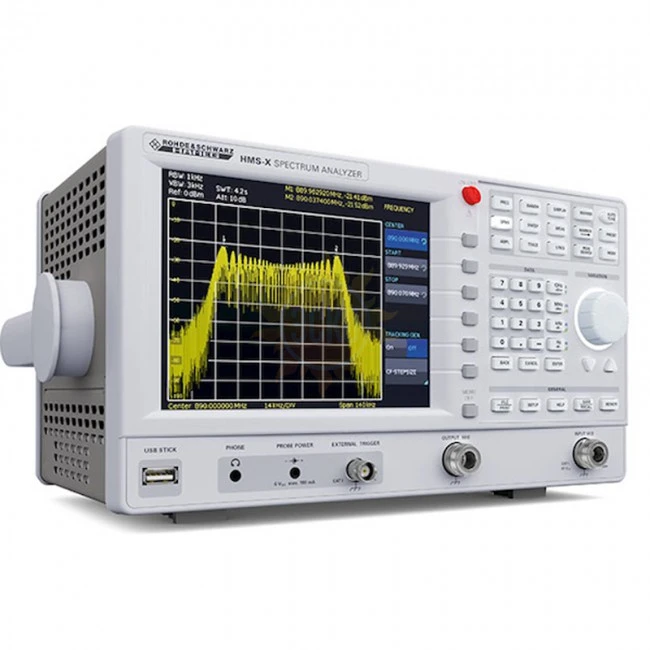

Описание Rohde & Schwarz HMS-X
Анализаторы сигналов серии HMS-X фирмы HAMEG обеспечивают измерения и визуальное наблюдение составляющих спектра периодически повторяющихся сигналов и стационарных шумов в диапазоне частот до 3 ГГц. Для измерений передаточных характеристик приборы могут быть укомплектованы удобным в работе следящим генератором (СГ).

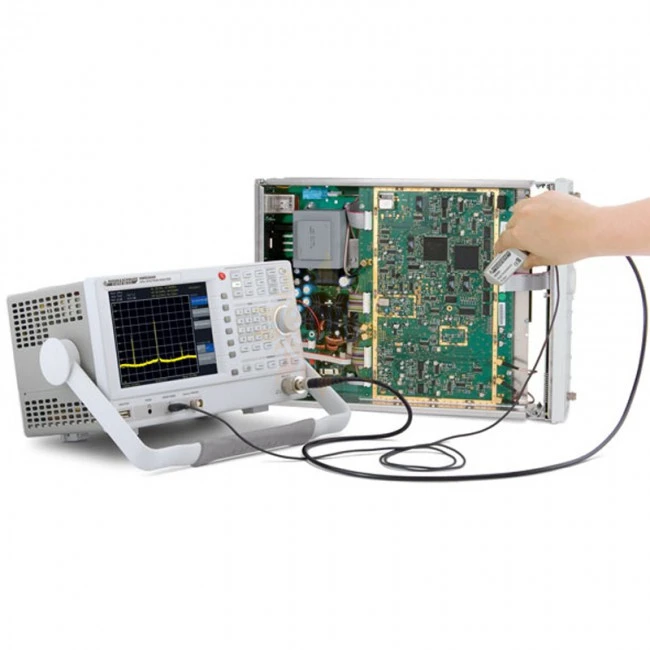

Встроенные интерфейсы для быстрой передачи данных с внешнего ПК с функциями предварительных испытаний на ЭМС, а также доступ к широкому спектру дополнительных принадлежностей (например, пробники ближнего поля для различных измерительных задач) делают анализаторы сигналов серии HMS-X идеальным «партнером» для многих приложений, включая испытания на ЭМС и измерений в таких системах беспроводной связи, как UMTS, GSM, TETRA, DVBT, Bluetooth, WLAN и т.д.
Характеристики Rohde & Schwarz HMS-X
| Диапазон частот: | ||
|---|---|---|
| Основной блок HMS-X | 100 кГц…1,6 ГГц | |
| с опцией HMS-3G | 100 кГц…3 ГГц | |
| Температурная стабильность: | ±2×10-6(0…30°C) | |
| Погрешность опорного генератора: | ±1×10-6(за год) | |
| Частотомер (требуется HMS-EMC): | ||
| Разрешение | 1 Гц | |
| Погрешность | ±(частота x погрешность опорной частоты) | |
| Диапазон установки полосы обзора: | ||
| Основной блок HMS-X | 0 Гц (нулевая полоса обзора), 1 кГц…1,6 ГГц | |
| с опцией HMS-3G | 0 Гц (нулевая полоса обзора), 100 Гц…3 ГГц | |
| Спектральная чистота, фазовый шум SSB: | ||
| отстройка 30 кГц | (500 МГц, +20…30°C) | |
| отстройка 100 кГц | (500 МГц, +20…30°C) | |
| отстройка 1 МГц | (500 МГц, +20…30°C) | |
| Время развертки: | ||
| Полоса обзора = 0 Гц | 20 мс…100 с | |
| Полоса обзора > 0 Гц | 20 мс…1000 с, мин. 20 мс/600 МГц | |
| Полосы пропускания (-3 дБ): | ||
| Основной блок HMS-X | 10 кГц…1 МГц с шагом 1–3, 200 кГц | |
| с опцией HMS-EMC | 100 Гц…1 МГц с шагом 1–3, 200 кГц | |
| Погрешность установки полос пропускания: | ||
| ≤300 кГц | тип. ±5% | |
| 1 МГц | тип. ±10% | |
| Полосы пропускания (-6 дБ): | ||
| Основной блок HMS-X | 9 кГц, 120 кГц, 1 МГц | |
| с опцией HMS-EMC | 200 Гц, 9 кГц, 120 кГц, 1 МГц | |
| Полосы видеофильтра: | ||
| Основной блок HMS-X | 1 кГц…1 МГц с шагом 1–3 | |
| с опцией HMS-EMC | 10 Гц…1 МГц с шагом 1–3 | |
| Амплитудные характеристики | ||
| Отображаемый диапазон: | от среднего уровня собственных шумов до +20 дБмВт | |
| Диапазон измерений: | тип. -104 (от -114 с опцией HMS-EMC )…+20 дБмВт | |
| Макс. допустимый уровень пост. напряжения на ВЧ-входе: | 80 B | |
| Максимальная мощность | 20 дБмВт, 30 дБмВт на ≤3 минуты | |
| на ВЧ-входе: | ||
| Частотомер (требуется HMS-EMC): | ||
| Разрешение | 1 Гц | |
| Погрешность | ±(частота x погрешность опорной частоты) | |
| Диапазон, свободный от интермодуляционных искажений: | ||
| Интермодуляционные искажения при сигнале на смесителе 2 x -20 дБмВт (опорн. уровень -10 дБмВт) | тип. 66 дБ (+13 дБмВт TOI (точка пересечения третьего порядка)) | |
| (расст. между сигналами ≤ 2 МГц) | тип. 60 дБ (+10 дБмВт TOI) | |
| (расст. между сигналами >2 МГц) | тип. 66 дБ (тип. +13 дБмВт TOI) | |
| DANL(средний уровень собственных шумов): | ||
| (RBW 10 кГц, VBW 1 кГц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц / 3 ГГц) | -95 дБмВт (тип. -104 дБмВт) | |
| (RBW 100 Гц, VBW 10 Гц, опорный уровень ≤-30 дБмВт 10 МГц…1,6 ГГц /3 ГГц) | с опцией HMS-EMC: -115 дБмВт (тип. -135 дБмВт) | |
| с предусилителем | тип. -124 дБмВт (требуется опция HMS-EMC) | |
| Собственные паразитные составляющие: | ||
| (оп. уровень ≤-20 дБмВт, f >30 МГц, RBW ≤100 кГц) | ||
| Входные паразитные составляющие: | ||
| (ур. смесит. ≤-40 дБмВт, отстройка >1 МГц) | тип. -70 дБн, -55 дБн (2…3 ГГц (с опцией HMS-3G)) | |
| Гармонические искажения | ||
| (ур. смесит. -40 дБмВт): | тип. -60 дБн | |
| Отображение уровня: | ||
| Опорный уровень | -80…+20 дБмВт с шагом 1 дБ | |
| Отображ. диапазон | 100 дБ, 50 дБ, 20 дБ, 10 дБ, линейный (с опцией HMS-EMC) | |
| Логарифмич. масштаб | дБмВт, дБмкВ, дБмВ | |
| Линейный масштаб | Процент от опорного уровня (с опцией HMS-EMC) | |
| Измеренные кривые: | 1 кривая и 1 кривая из памяти | |
| Математические опера ции над кривыми: | A-B (кривая – сохраненная кривая), B-A | |
| Детекторы: | Авто-, мин.-, макс.-пиковый, отсчетов, СКЗ, среднего значения, квази-пиковый (с опцией HMS-EMC) | |
| Погрешность измерения уровня: | <1,5 дБ, тип. 0,5 дБ (от оп. уровня до оп. уровня - 50 дБ, 20…30°C) | |
| Маркер/дельта-маркер | ||
| Количество маркеров: | 8 | |
| Маркерные функции: | пиковый уровень, след. пик, минимум, центральная | |
| частота = частота маркера, частота, опорный уровень | ||
| = уровень маркера, все маркеры -на пики | ||
| Виды маркеров: | обычный (уровень и лог.), дельта-маркер, шумовой маркер | |
| с опцией HMS-EMC | обычный (лин.), частотомер | |
| Входы/Выходы | ||
| ВЧ-вход | гнездо N-типа | |
| Входной импеданс: | 50 Ом | |
| КСВН (10 МГц…1 ГГц/3 ГГц): | тип. <1,5 | |
| Выход следящего генератора (СГ) требуется опция HMS-TG | ||
| Тип разъёма | гнездо N-типа | |
| Выходной импеданс: | 50 Ом | |
| Диапазон частот: | 5 МГц…1,6 ГГц (до 3 ГГц с опцией HMS-3G) | |
| Выходной уровень: | -20…0 дБмВт, с шагом 1 дБ | |
| Вход сигнала запуска и внешней | гнездо BNC, выбираемое | |
| оп. частоты: | ||
| Напряжение запуска | TTL | |
| Опорная частота | 10 МГц | |
| Опорный уровень (50 Ом) | 10 дБмВт | |
| Напряжение питания | 6 В пост. тока, макс. 100 мА | |
| для пробников поля: | (DIN-разъем, 2,5 мм) | |
| Аудиовыход (наушники): | 3,5 мм DIN-разъем | |
| Демодуляция | АМ и ЧМ (встроенный громкоговоритель) | |
| Прочие параметры | ||
| Дисплей: | Цветной TFT-дисплей 16,5 см (6,5“) | |
| Сохранение/ | 10 наборов настроек прибора | |
| вызов из памяти: | ||
| Режим запуска: | ждущий, однократный, внешний | |
| с опцией HMS-EMC | по видеосигналу | |
| Интерфейсы: | Сдвоенный интерфейс USB/RS-232 (HO720), USB-носитель (передняя панель), USB-принтер (задняя | |
| панель), DVI-D для внешнего монитора | ||
| Питание: | 105…253 В, 50/60 Гц, CAT II | |
| Потребляемая мощность: | макс. 40 Вт при 230 В, 50 Гц | |
| Степень защиты: | Класс безопасности I (EN61010-1) | |
| Диапазон рабочих температур: | +5…+40°C | |
| Диапазон температур хранения: | -20…+70°C | |
| Отн. влажность: | 5…80% (без конденсации) | |
| Габариты (Ш x В x Г): | 285 x 175 x 220 мм | |
| Масса: | 3,6 кг | |
Комплектация Rohde & Schwarz HMS-X
| № | Наименование |
|---|---|
| 1. | Анализатор спектра; краткое руководство по эксплуатации |
| 2. | аккумуляторная литий-ионная (Li-Ion) батарея |
| 3. | USB-кабель; адаптер питания сети переменного тока |
