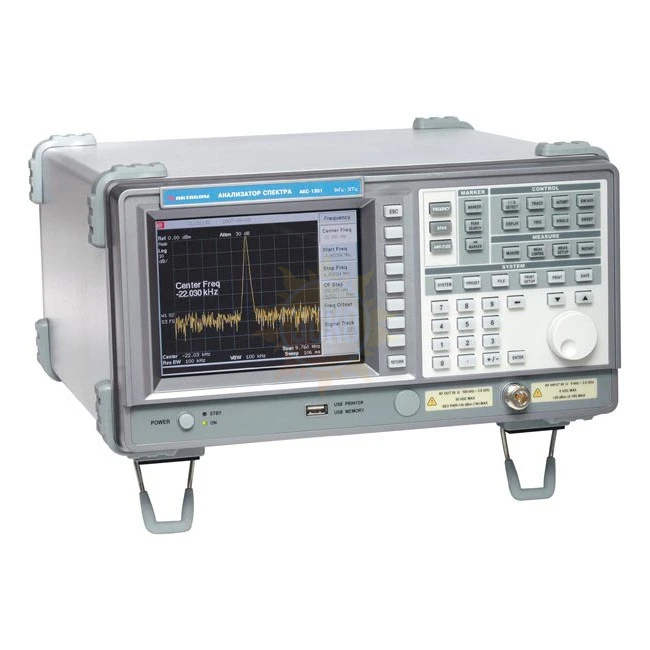

Анализатор спектра Tektronix АКС-1601

Артикул: АКС-1601
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Госреестр 38084-08
ТД «ЭСКО» официальный дистрибьютор Tektronix в России
100% белая официальная поставка техники

Описание Tektronix АКС-1601

Анализатор спектра электросигнала серии АКС-1601 предназначен для анализа частотных и амплитудных характеристик электрических сигналов

Технические характеристики

  • частотный диапазон 9 кГц...6.2 ГГц
  • разрешение по частоте 1 Гц, цифровой частотный синтез
  • погрешность опорной частоты 0,5 ppm
  • диапазон измерения уровня от -105 дБм до +20 дБм
  • фильтры ПЧ 300 Гц...3 МГц (с шагом 1-3-10)
  • дополнительные фильтры для ЭМС 9 кГц, 120 кГц (штатно)
  • фазовые шумы -90 дБн/Гц
  • измерение мощности в канале, соотношение мощностей в смежных каналах, измерение полосы по уровню
  • маркерные измерения
  • запись спектрограмм и настроек временными метками или профилей
  • цв. ЖК-дисплей 640х480
  • интерфейс USB, LPT, Ethernet/LAN
  • размеры 350х195х375 мм
  • масса 10 кг
  • Габариты в упаковочной таре 470х290х470 мм, вес 14,6 кг

ХарактеристикиПараметрыЗначения

ЧАСТОТА Частотный диапазон 9 кГц...6,2 ГГц
Разрешение 1 Гц
Погрешность источника опорной частоты ± 0,5х10-6
Дрейф ± 0,5х10-6 за 1 год
Полоса обзора Нулевая; Полная (9 кГц... 6.2 ГГц ), настраиваемая от 100 Гц/дел до 600 МГц/дел (шаг 1-2-5)
Точность установления ±3%
Плотность фазовых шумов -90 дБн/Гц при отстройке на 10 кГц
ПОЛОСА ПРОПУСКАНИЯ Полоса пропускания ПЧ (RBW ) фильтры ПЧ: от 300 Гц до 3 МГц (с шагом 1-3-10)
дополнительные фильтры для ЭМС (Фильтры ПЭМИН): 9 кГц, 120 кГц (штатно);
Избирательность фильтров по уровням 60дБ/3 дБ составляет <15:1
60дБ/6 дБ составляет
Погрешность установки полосы пропускания ПЧ ± 20 %
Полоса пропускания видео 10 Гц...3 МГц (с кратностью шага 1-3-10)
АМПЛИТУДА Диапазон измерений От -105 дБмВт до +20 дБмВт
Средний уровень шумов (RWB 1 кГц, видеофильтр 10 Гц) <= - 105 дБмВт: от 150 кГц до 2,7 ГГц

<= - 100 дБмВт: от 2,7 ГГц до 6,2 ГГц
Единицы изм. амплитуды dBm, dBmV, dBµV, V, mV, µV, W, mW, µW
Линейность шкалы дисплея <=± 1,5 дБ/ при 70 дБ (10 дБ/дел)
<=± 1,5 дБ/ при 40 дБ (5 дБ/дел)
<=± 0,5 дБ/ при 8 дБ (1 дБ/дел)
<=± 0,5 дБ/ при 16 дБ (2 дБ/дел)
Неравномерность АЧХ От -3,5 дБ до 1,5 дБ (от 100 кГц до 10 МГц)
± 1,5 дБ (от 10 МГц до 6.2 ГГц)
Опорный уровень -90...20 дБмВт, разрешение 0,1 дБ
Погрешность установки опорного уровня ± 1,5 дБ
Гармонические искажения 2-го порядка < -60 дБн, вход -40 дБм
Интермодуляционные искажения 3-го порядка < -70 дБн
возникают при подаче на вход двух равноамплитудных сигналов с уровнем -40дБм
Остаточные искажения < -85 дБмВт (вх. канал – терминирован, аттенюация 0 дБ)
Др. искажения < -60 дБн, вход -30 дБм
РАЗВЕРТКА Диапазон 100 мс...1000 с, от 40 мс...1000 с при нулевой полосе
Погрешность ± 20 %
Источник запуска Внешний, Видео, Свободный (Free Run), Line
Режим запуска Одиночный, непрерывный
Уровень запуска TTL
ВХОД ВЧ вход Соединитель N-типа; 50 Ом;
КСВН < 1.5:1 при опорном уровне 0 дБм, в диапазоне частот 150 кГц – 3 ГГц
КСВН < 2:1 при опорном уровне 0 дБм, в диапазоне частот 3 ГГц – 6,2 ГГц,
типичное КСВН < 1.5:1
Макс. входной уровень: +20 дБм, 0 VDC
Вход опорной частоты Соединитель BNC-типа; 10 МГц ,
Входной уровень от -5 дБм до +15 дБм,
Выходной уровень 10 МГц, 8 дБм
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ Интерфейсы

RS-232
LPT
USB 2.0 (1.1)
Ethernet 10-Base-T
GPIB – IEEE 488 (опция)

Энергонезависимая память Запись до 900 спектрограмм и 3000 профилей
Маркерные измерения 8 маркеров (4 по 2) с функциями: Δ-измерения; установка на пиковое значение; центр
Измерение мощности Соотношение мощностей в смежных каналах; пропускная способность канала связи; мощность радиосигнала
ОБЩИЕ ДАННЫЕ Дисплей Графический TFT ЖК индикатор с разрешением 640 х 480; цветной
Напряжение питания 100...240 В, 50...60 Гц
Габаритные размеры размеры 350х195х375мм
Масса 10 кг
Потребл. Мощность 80 Вт
Рабочая температура От 0°С до 40°С
ЭМС: EN 55011, FCC PART15 Section 15.101
EN 61326
Комплект поставки   Шнур питания (1), руководство по эксплуатации (1)

Комплектация

  • Прибор
  • Шнур питания

Характеристики Tektronix АКС-1601

Технические характеристики Tektronix АКС-1601
Вес кг 14.6
