Особенности

Высокодинамичная CMOS-матрица
Оптическое разрешение до 764 × 480 пикс.
Единый диапазон измерений температуры от 575 °C до 1900 °C
Узкополосный спектральный диапазон 800 нм нечувствителен к излучению лазеров
Подходит для всех применений обработки NIR- и CO2-лазерами
Частота кадров до 1 кГц может применяться для быстрых процессов
Выходной сигнал в режиме реального времени при времени установки 1 мс
Комплексный пакет программного обеспечения PIX Connect и полный SDK
Поддержка функции линейного сканирования 1 кГц

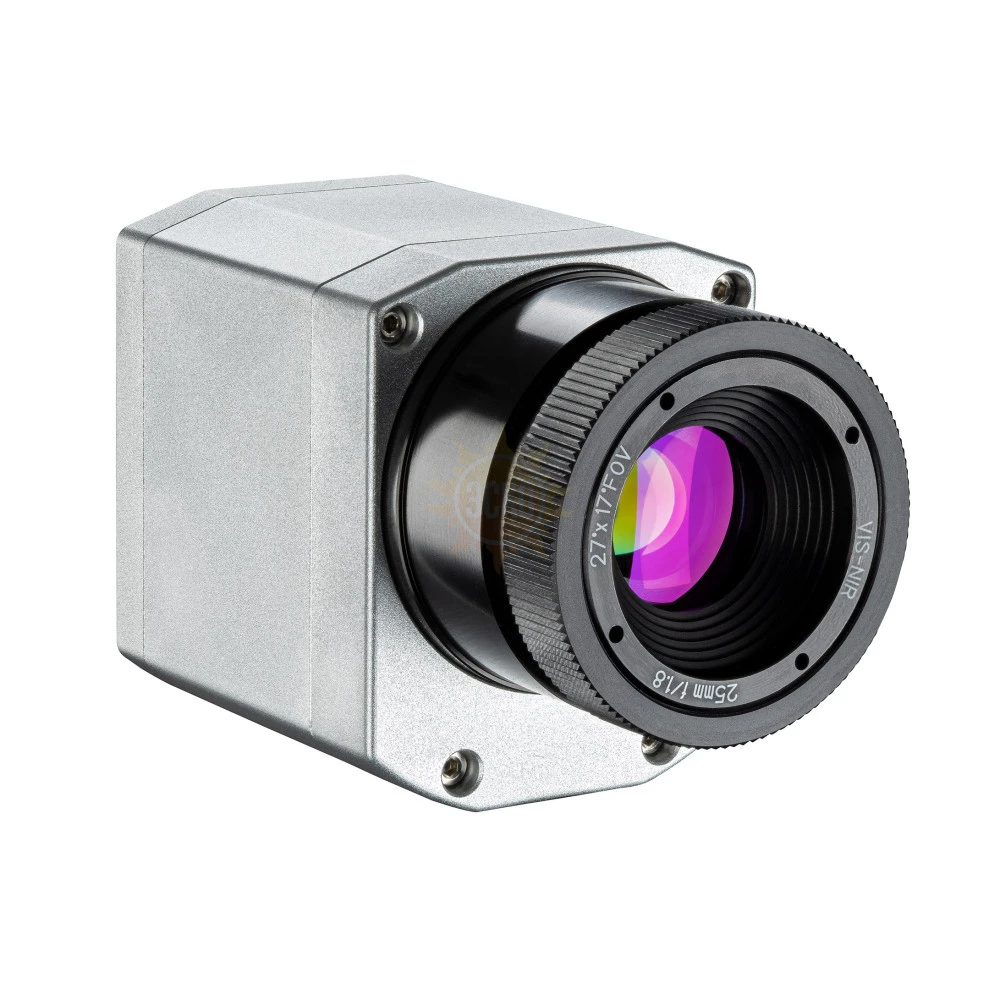

Новая инфракрасная камера Optris® PI 08M предназначена для контроля и измерений температуры в процессе лазерной обработки металлов. Спектральный диапазон камеры 800 нм минимизирует погрешность измерений при неизвестной излучательной способности объекта измерений. Частота кадров до 1 кГц и высокая разрешающая способность позволяют найти оптимальное решение для каждого конкретного применения.

Области применения

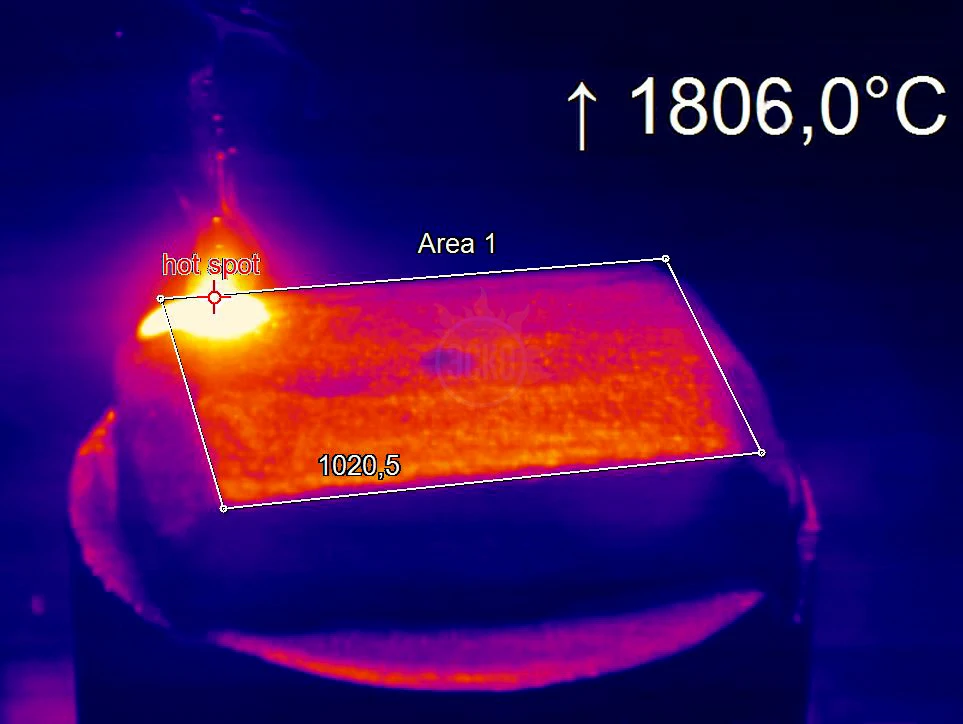

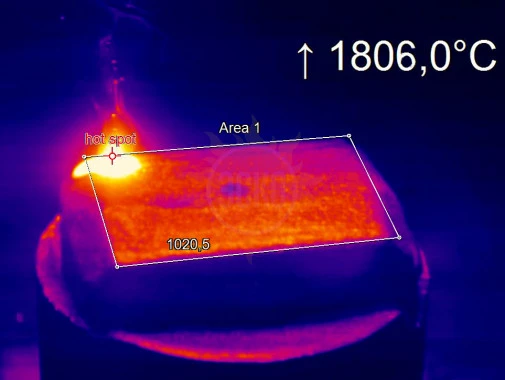

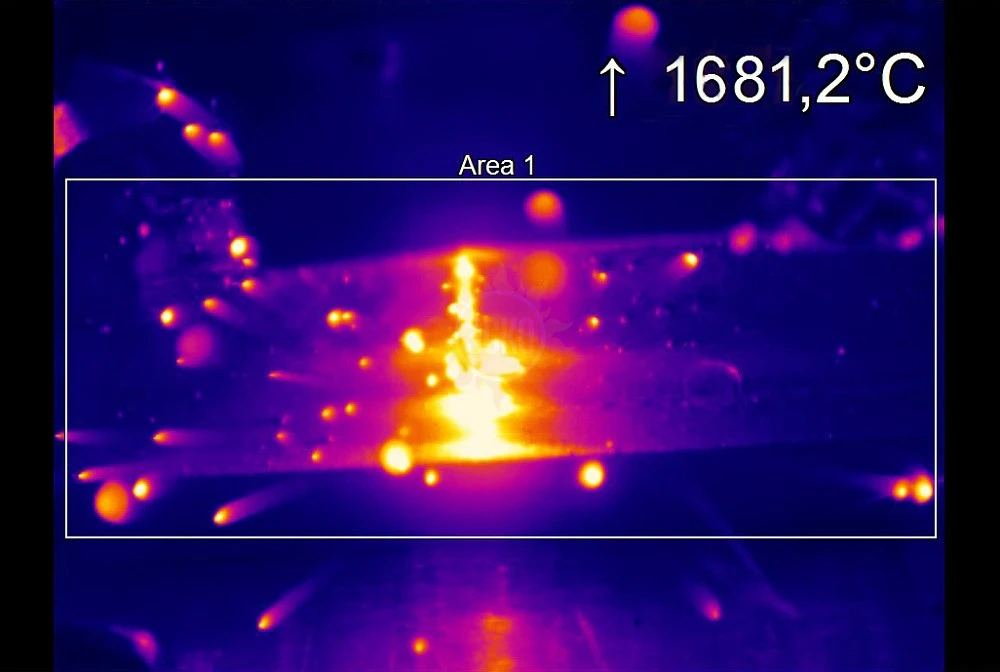

Узкополосный спектральный диапазон 800 нм идеален для измерений температуры в NIR- и СO2- лазерных технологиях.

Программное обеспечение

ПО Optris PIX Connect специально разработано для обширного документирования и анализа тепловых диаграмм. Оно позволяет проводить термографический анализ в режиме реального времени и дистанционно управлять тепловизором, а также задействовать режим однострочной камеры. В ПО отсутствуют лицензионные ограничения и оно может быть адаптировано под индивидуальные требования пользователя.

Основные технические характеристики

Параметр	Значение
ИК-детектор (матрица)	CMOS, 15 ×15 мкм, 764 × 480 пикс.
Диапазон измерений температуры	575 °C ... 1900 °C (режим 27 Гц) 625 °C ... 1900 °C (режим 32 Гц / 80 Гц) 750 °C ... 1900 °C (режим 1 кГц)
Пределы допускаемой основной погрешности	± 1 % (<1500 °C); ± 2 % (>1500 °C)
Спектральный диапазон	780…820 нм
Температурное разрешение (NETD)	< 2 K (<1000 °C)
Размер ИК изображения и частота кадров	764 × 480 пикс. при 32 Гц 382 × 288 пикс. при 80 Гц (переключаемое на 27 Гц) 72 × 56 пикс. при 1 кГц ¹⁾ 764 × 8 пикс. при 1 кГц (при линейном сканировании) ¹⁾
Объективы	FOV при 382 x 288 пикс: 20° × 15° (f = 16 мм) 14° × 11° (f = 25 мм) FOV при 764 x 480 пикс: 41° × 25° (f = 16 мм) 27° × 17° (f = 25 мм)
Выходные/входные сигналы, интерфейс
ПК-интерфейс	USB 2.0, опция: USB / GigE (PoE)
Высокоскоростной аналоговый выход (при режиме 1 кГц)	0–10 В вывод среднего пикселя (8х8) в реальном времени (время отклика 1 мс)
Интерфейс стандартный (PIF)	вход: 0...10 В, цифровой макс.24 В выход: 0...10 В
Интерфейс промышленный (PIF)	вход: 2× 0...10 В, цифровой макс. 24 В выход: 3× 0/4...20 мА, 3× реле (0...30 В/ 400 мА), реле самодиагностики
Эксплуатационные характеристики
Электропитание	через USB (5 В пост. тока), макс 500 мА
Длина кабеля USB	1 м (по умолчанию), 5 м, 10 м, 20 м; 5 м и 10 м теплостойкий кабель (180 или 250 °C)
Степень пылевлагозащиты	IP67
Материал корпуса	алюминий анодированный
Крепление штатива	резьба 1/4-20 UNC
Температура эксплуатации	от 5 °C до 50 °C
Температура хранения	от –40 °C до 70 °C
Относительная влажность воздуха	не более 80 % без конденсата
Вибростойкость	IEC 60068-2-6 (синусоидальная)¹⁾
Ударостойкость	IEC 60068-2-27 (25 g и 50 g)¹⁾
Габаритные размеры	46 × 56 × (88...129) мм (в зависимости от объектива и фокусного расстояния)
Масса	245 - 311 г (в зависимости от объектива)
