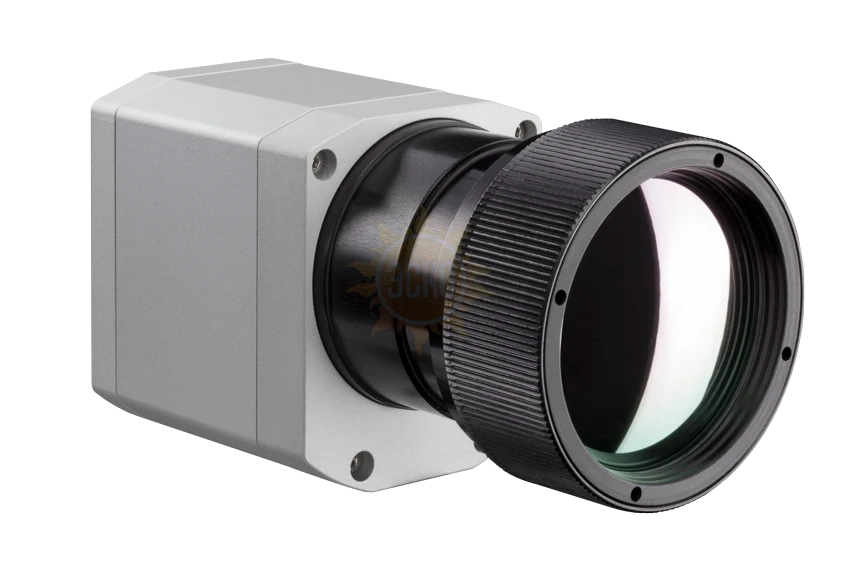

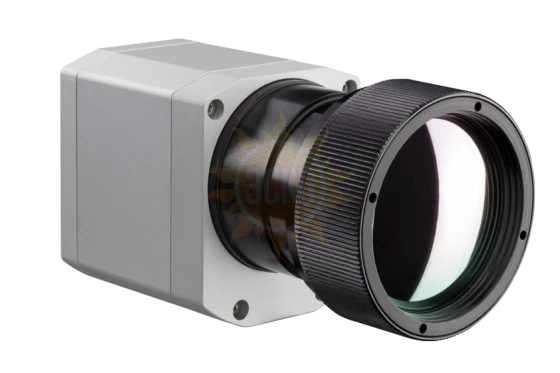

Инфракрасная камера Optris PI 640 Микроскоп оптика

распечатать описание в PDF

Инфракрасная камера Optris PI 640 Микроскоп оптика

Спектральная чувствительность

8 - 14 мкм

Нижний предел температурного диапазона

-20 °C

Верхний предел температурного диапазона

900 °C

Размер матрицы

640 × 480

Угол обзора (поле зрения)

12° x 9°

Температура рабочая

от 0°C до +50 °C

Температура хранения

от –40 °C до 70 °C

Влажность

20-80 % без конденсата

Погрешность

± 2 °C или ± 2 %, берется большее значение

Разрешение

40 мК

Электропитание

через USB

Размеры

46 × 56 × 119-126 мм (в зависимости от фокуса)

Вес

370 г (с объективом)

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

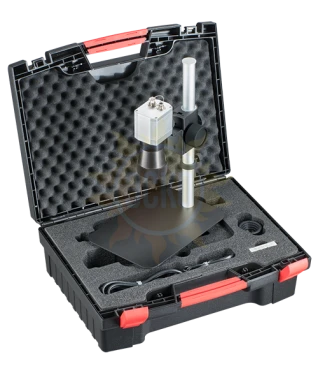

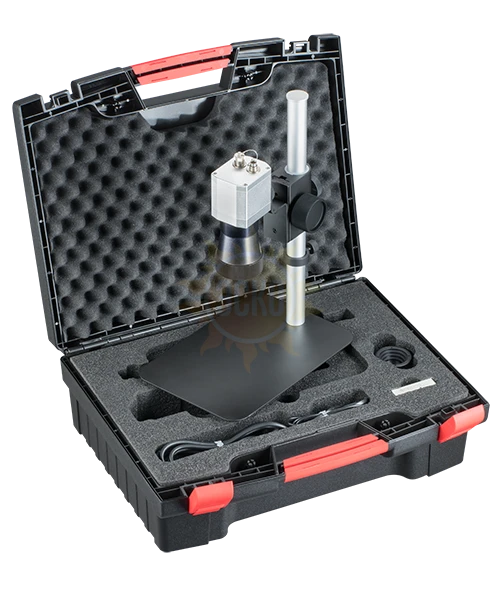

Микроскоп-объектив для проверки печатных плат

Особенности

Сменные объективы с фокусировкой для максимально гибкого использования камеры
Анализ малых компонентов печатных плат размером от 28 мкм

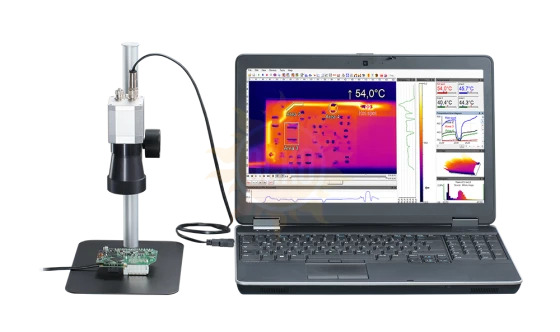

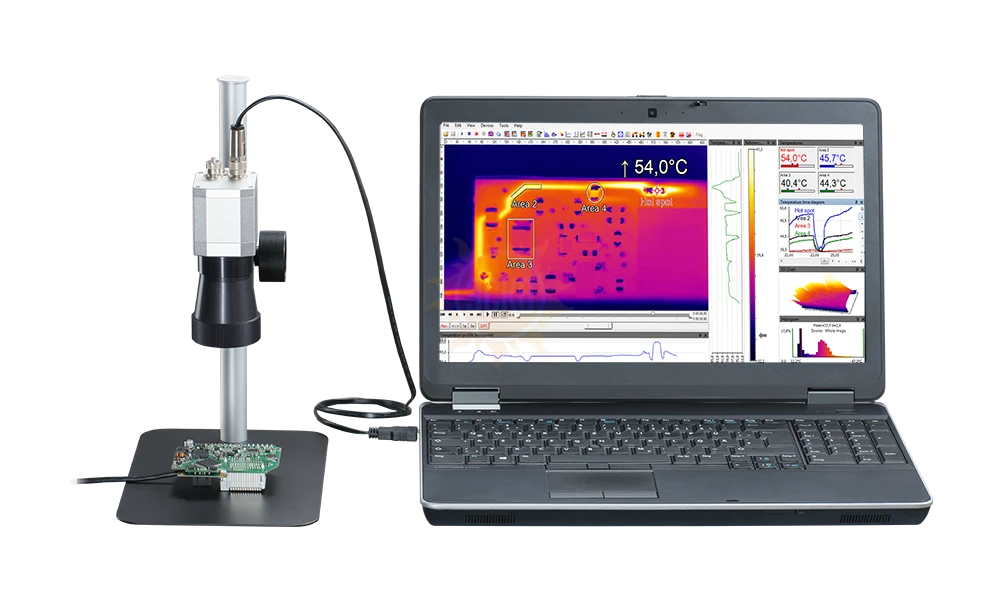

Одновременная проверка компонентов платы и формирование ИК-изображения
Частота кадров до 125 Гц позволяет выполнять мониторинг быстрых процессов (например, пульсацию лазерных светодиодов)
Запись радиометрического видео или TIFF c погрешностью +/-2 °C
Безлицензионное программное обеспечение для анализа и полный комплект SDK в базовой комплектации

Основные технические характеристики

Параметр	Значение
Метрологические и технические характеристики:
ИК-детектор (матрица)	FPA
Диапазон измерений температуры	от –20 до 900 °C
Пределы допускаемой основной погрешности	± 2 °C или ± 2 %, берется большее значение
Спектральный диапазон	8…14 мкм
Микроскоп-объектив (FOV)	12° x 9° (F=1.1) / f= 44 мм
Температурное разрешение (NETD)	40 мК
Мин. измерительный размер	28 мкм (IFOV)
Частота кадров ИК изображения	640 x 480 пикс. при 32 Гц, 640 x 120 пикс. при 125 Гц
MFOV	85 мкм1)
Расстояние измерений	80 – 100 мм
Выходные/входные сигналы, интерфейс
ПК-интерфейс	USB 2.0
Интерфейс стандартный (PIF)	аналог. вход: 0...10 В, цифровой макс.24 В аналог. выход: 0...10 В
Интерфейс промышленный (PIF)	вход: 2×аналог. 0...10 В, 1×цифровой макс. 24 В выход: 3× 0/4-20 мА, 3× реле (0...30 В/ 400 мА), 1×реле самодиагностики
Эксплуатационные характеристики
Электропитание	через USB
Длина кабеля USB	1 м (стандартный), 5 м, 10 м, 20 м
Степень пылевлагозащиты	IP67
Материал корпуса	алюминий анодированный
Крепление штатива	резьба 1/4-20 UNC
Рабочая температура окружающего воздуха	от 0 °C до 50 °C
Температура хранения	от –40 °C до 70 °C
Относительная влажность воздуха	20-80 % без конденсата
Вибростойкость, ударостойкость	IEC 60068-2-27 (25G и 50G) / IEC 60068-2-6 (синус. форма), IEC 60068-2-64 (широкополосный шум)
Крепление штатива	1/4 – 20 UNC
Коэффициент излучения	0.100 ... 1.100
Программное обеспечение	Optris PIX Connect / Windows и Linux SDKs
Габаритные размеры	46 × 56 × 119-126 мм (в зависимости от фокуса)
Масса	370 г (с объективом)
