Пирометр Optris CSmicro LT/ LTH
распечатать
от –20 °C до 180 °C (оптич. датчик LTH)
от –20 °C до 80 °C (электронный модуль)
от –20 °C до 75 °C (электронный модуль / мА-версия)
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Особенности
- Размеры: М12х1, длина 28 мм, корпус оптического датчика из нержавеющей стали
- Диапазон измерения температуры: от -50 до 1030 °С
- Спектральный диапазон: 8 - 14 мкм
- Условия эксплуатации: до 180 °С без дополнительного охлаждения (для LTH)
- Интеллектуальный LED-индикатор
- Настраиваемый аналоговый выход: 0-5/10 В или 4-20 мА (двухпроводный), дополнительный выход аварийной сигнализации

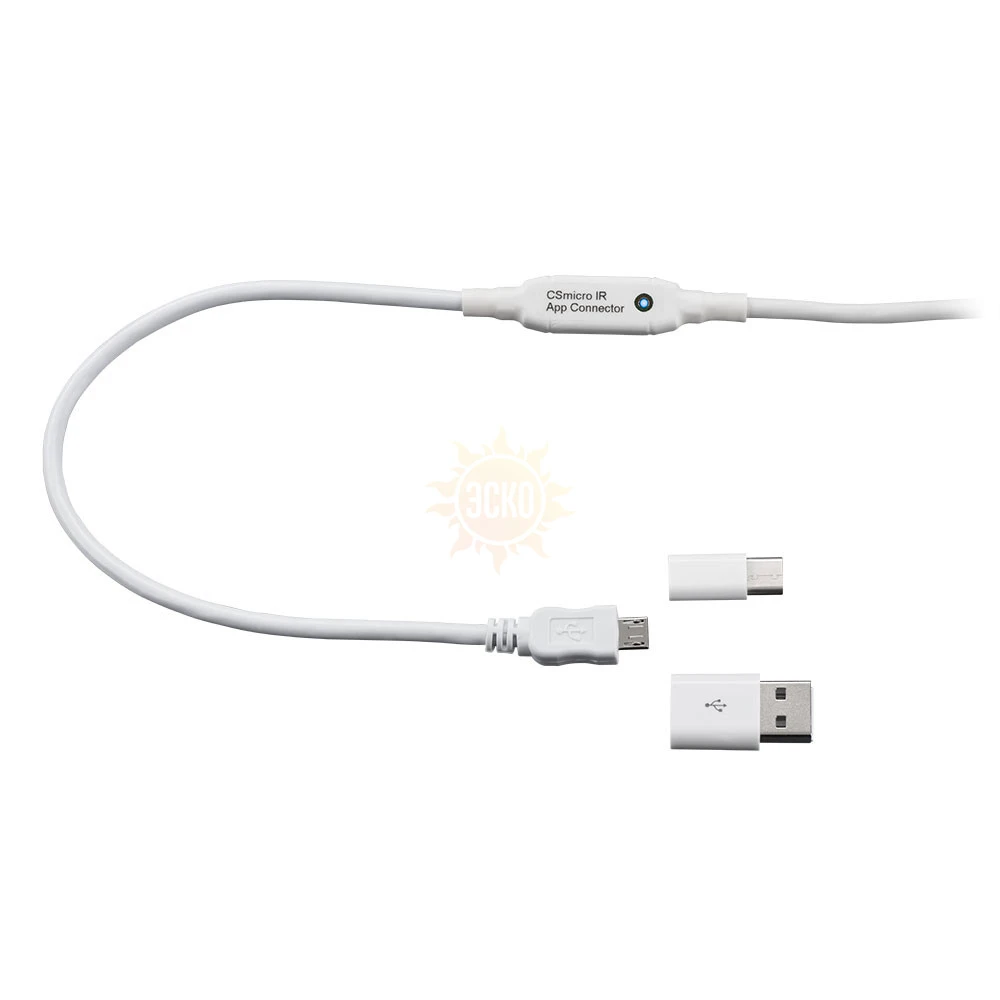

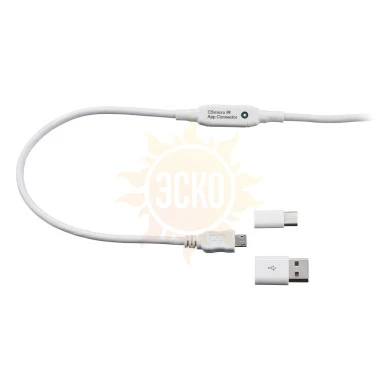

- Простая настройка в ПО для Windows через USB (опция)

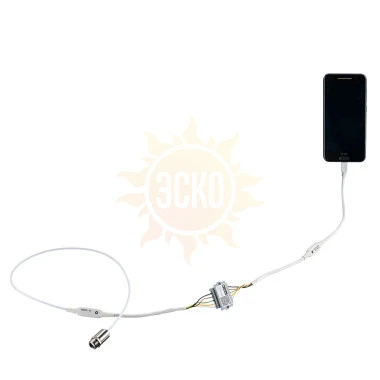

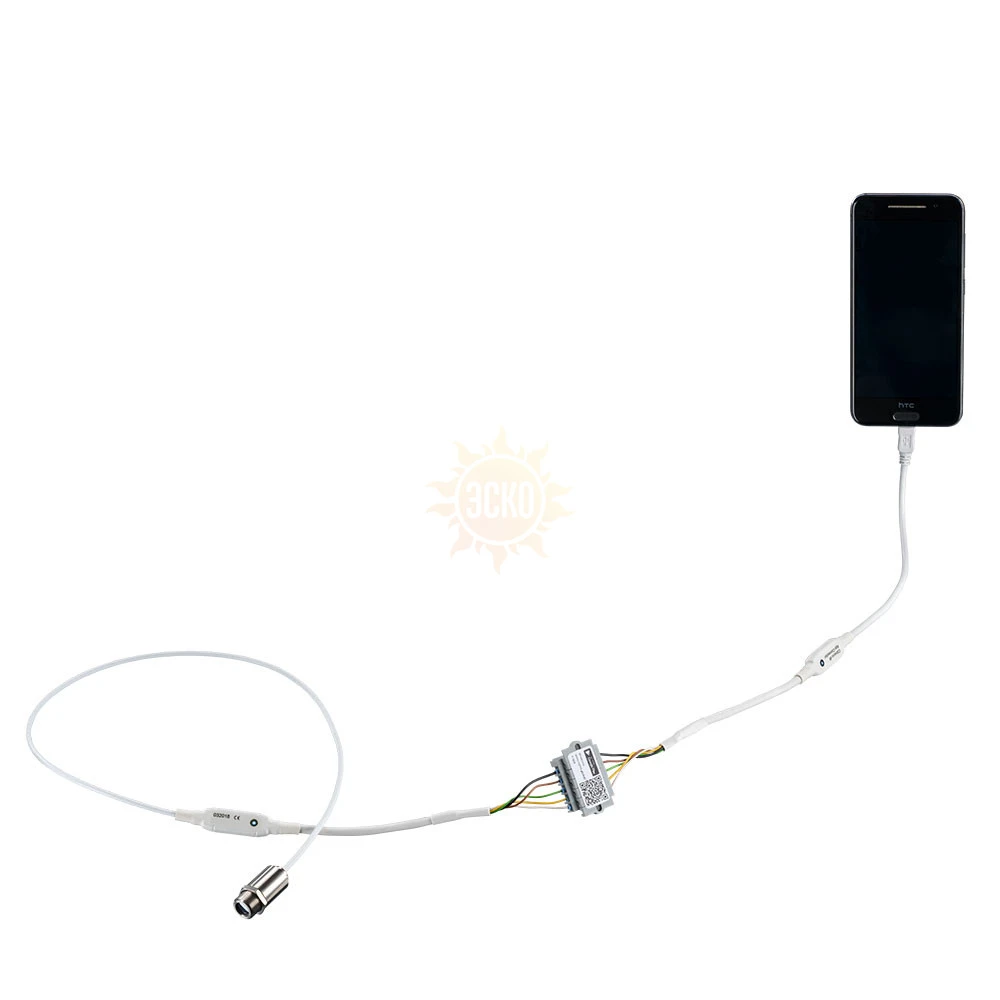

Пирометр CSmicro LT/LTH предназначен для измерений температуры в диапазоне от –50 °C до 1030 °C и имеет интеллектуальный светодиодный индикатор для сигнализации тревоги, поддержки прицеливания, самодиагностики или отображения кода температуры. Он позволяет выборочно проводить простую двухпроводную установку или подключение к ПК через USB-разъём.

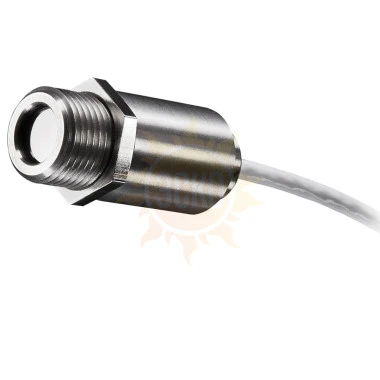

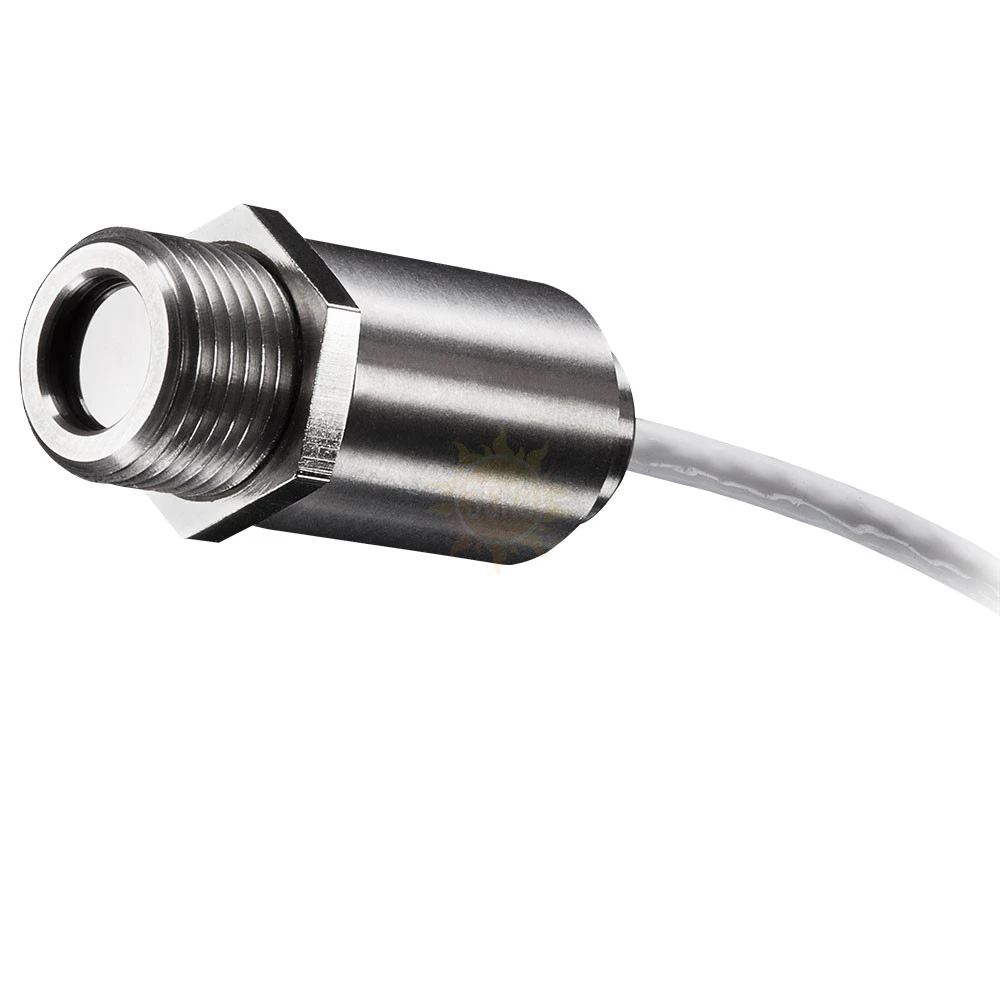

Пирометр оборудован инновационным миниатюрным измерительным оптическим датчиком из нержавеющей стали и подходит для установки в ограниченном пространстве.

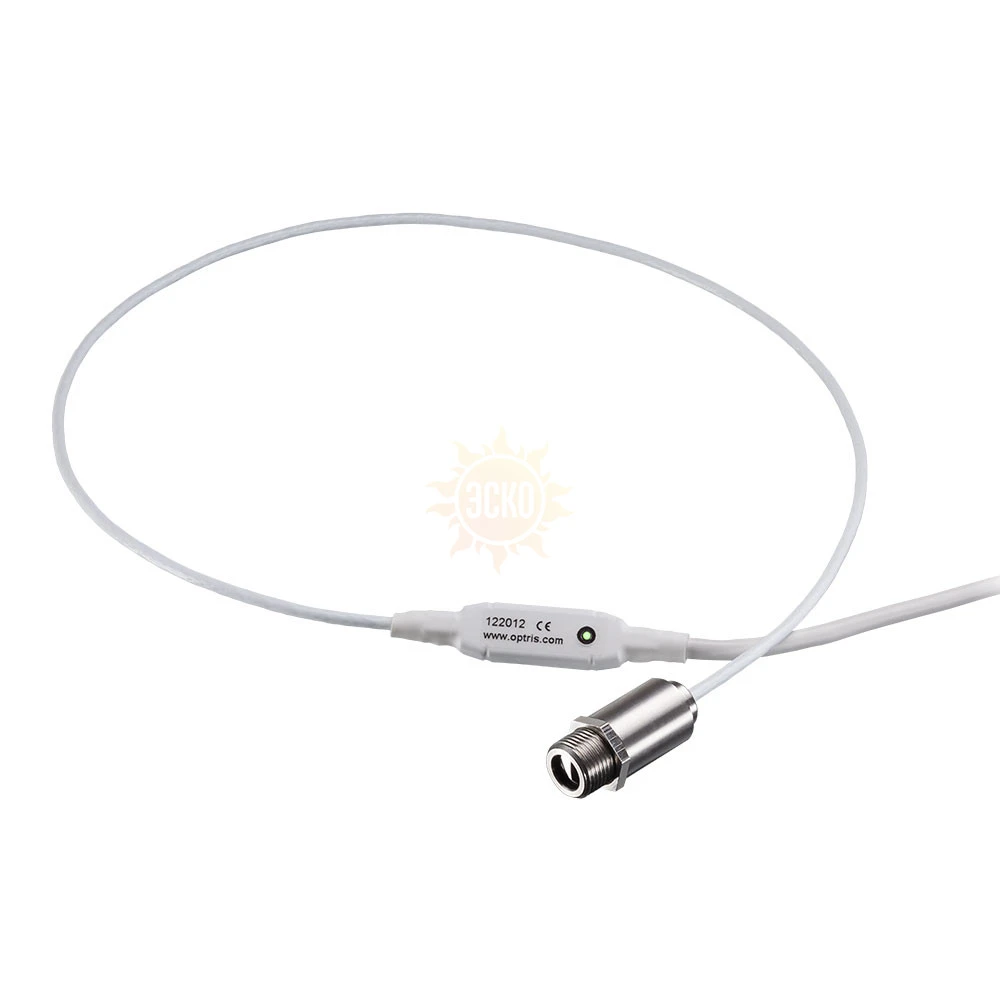

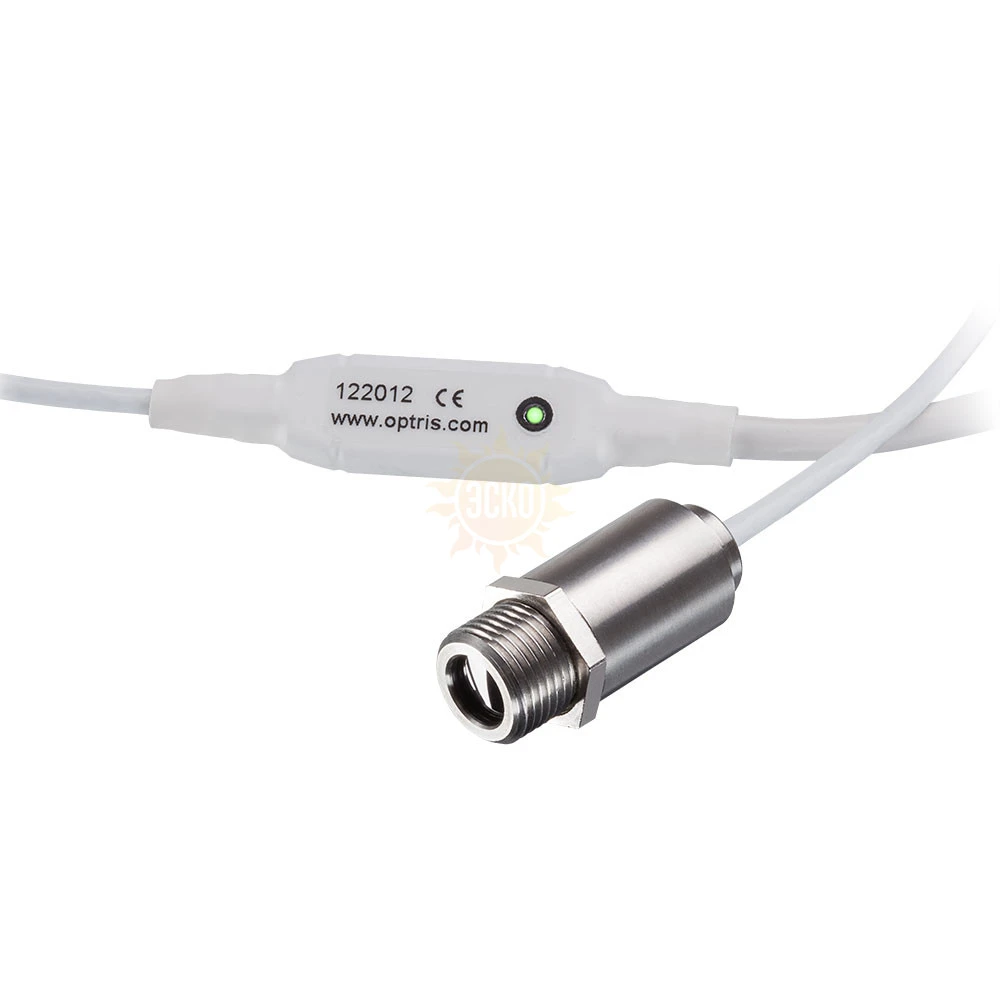

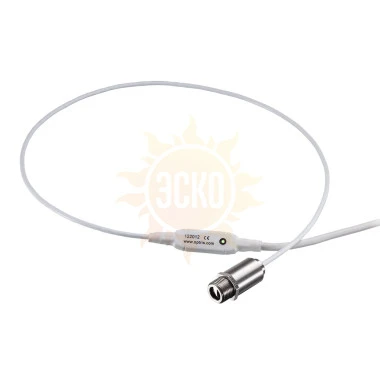

За счёт размещения электроники в кабеле достигается высокая теплостойкость измерительного датчика к воздействию повышенной температуры. Теплостойкость пирометра позволяет эксплуатировать его при температуре окружающего воздуха до 180 °С без дополнительного охлаждения.
Области применения
Компактный CSmicro LT/LTH с электроникой в кабеле идеально подходит для бесконтактного измерения температуры в ограниченном пространстве. Он может применяться в различных областях промышленности, например, при склеивании деталей из композитного материала на углеродоволокнистой основе.
Программное обеспечение
Оptris Compact Connect - это программное обеспечение для всех пирометров OPTRIS серий HIGH PERFORMANCE и COMPACT. Специально разработано для дистанционной настройки пирометра, настройки функций обработки сигналов, программирования выходов и функциональных входов, документирования и анализа данных измерений температуры (для ОС Windows).
Технические характеристики
| Модификация | CSmicro LT02 | CSmicro LT15 / LT15H | CSmicro LT22H | |
|---|---|---|---|---|
| Метрологические характеристики | ||||
| Диапазон измерений | –50…1030 °C, масштабируемый с помощью ПО | |||
| Спектральный диапазон | 8…14 мкм | |||
| Оптическое разрешение (90 %) | 2 : 1 | 15 : 1 | 22 : 1 | |
| Наименьший диаметр пятна (линза CF) (опционально) |
2,5 мм при 23 мм (при линзе SF) |
3,4 мм при 50 мм | 2,3 мм при 502 мм | |
| Пределы допускаемой основной погрешности | ±1,0 %, но не менее ±1,0 °C при температуре окружающего воздуха (23 ± 5) °C | |||
| Сходимость | ±0,5 %, но не менее ±0,5 °C | |||
| Температурное разрешение | 50 мК | |||
| Время отклика (90 %) | 14 мс (LT) / 150 мс (LTH) | |||
| Коэффициент излучения | 0,100…1,100; настраивается через ПО | |||
| Обработка сигнала (настраивается через ПО) | удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса | |||
| Выходные/выходные сигналы, интерфейс | ||||
| Аналоговый выход | 0…5/10 В или 4…20 мА | |||
| Выход сигнализации | 0…30 В / 50 мА (открытый коллектор) или 500 мА для версии 4…20 мА | |||
| Цифровой выход | одно-/двунаправленный, 9,6 кбод, уровень 0/3 В | |||
| Интерфейс связи (опция) | USB | |||
| Функции СИД | индикация аварийной сигнализации, поддержка наведения, самодиагностика, индикация температуры (кодом) | |||
| Вход (0-10 В) | программируемый функциональный вход для внешней настройки коэфф. излучения / темп. окружающей среды, пуск выходного сигнала или запоминание макс. значения | |||
| Эксплуатационные характеристики | ||||
| Электропитание | 5…30 В пост. тока, макс. потребление 9 мА | |||
| Длина кабеля | оптич. датчик – электронный модуль: 0,5 м (типовой), 3 м, 6 м после электронного модуля: 0,5 м (типовой), 3 м, 6 м |
|||
| Степень пылевлагозащиты | IP65 (NEMA-4) | |||
| Материал корпуса | нерж. сталь (оптич. датчик) | |||
| Температура окружающего воздуха | от –20 °C до 120 °C (оптич. датчик LT) от –20 °C до 180 °C (оптич. датчик LTH) от –20 °C до 80 °C (электронный модуль) от –20 °C до 75 °C (электронный модуль / мА-версия) |
|||
| Температура хранения | от –40 °C до 85 °C (оптич. датчик и электронный модуль) | |||
| Относительная влажность воздуха | не более 95 % без конденсата | |||
| Вибростойкость | МЭК 68-2-6 / -64 | |||
| Ударостойкость | МЭК 68-2-27 (25G и 50G) | |||
| Габаритные размеры | Ø 12 мм × 35 мм (оптич. датчик) | |||
| Масса | 42 г | |||
