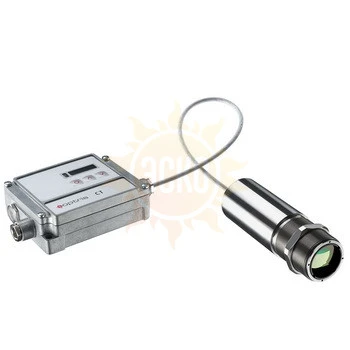

Пирометр Optris CT XL 3M

распечатать описание в PDF

Спектральный диапазон

2,3 мкм

Нижний предел температурного диапазона

100 °C

Верхний предел температурного диапазона

1800 °C

Оптическое разрешение

100:1, 300:1

Погрешность

±(0,3 % Тизм. + 2 °С) при температуре окружающего воздуха (23±5) °C

Разрешение

0,1 K

Электропитание

8…36 В пост. тока, макс. потребление 100 мА

Температура хранения

от -40 °C до 125 °C (головка датчика)
от -20 °C до 85 °C (электронный блок)

Температура окружающего воздуха

от -40 °C до 85 °C (головка датчика)
от -20 °C до 85 °C (электронный блок)

Влажность

не более 95 % без конденсата

Размеры

Ø 32 мм × 112 мм (головка датчика)
120 мм × 70 мм × 30 мм (электронный блок)

Вес

150 г (головка датчика), 420 г (электронный блок)

Снят с производства

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Особенности

Диапазон измерений от 100 °C до 1800 °C
Встроенный фильтр от влияния лазерного излучения
Спектральный диапазон: 2,3 мкм
Время отклика: 1 мс

Инфракрасный пирометр CT XL 3M благодаря встроенному оптическому фильтру от лазерного излучения может достоверно измерять температуру поверхности материалов при обработке лазером. Пирометр также обладает функцией фокусировки для оптимального использования оптики и коллиматорного лазерного прицела.

Области применения

Пирометр CT XL 3M нечувствителен к лазерному излучению и поэтому может использоваться для контроля температуры в процессах с применением лазера. Например, в процессах лазерной сварки или пайки металлов или пластмасс. С помощью инфракрасного пирометра CT XL 3M можно измерять температуру очень мелких изделий. Малое время отклика 1 мс позволяет контролировать температуру быстрых процессов.

Технические характеристики

Параметр		Значение
Метрологические характеристики
Диапазон измерений (модификации)		100 °С ... 600 °С (3MH) 150 °С ... 1000 °С (3MH1) 200 °С ... 1500 °С (3MH2) 250 °С ... 1800 °С (3MH3)
Диапазон измерений (модификации)		масштабируемый через программируемые кнопки или через ПО
Спектральный диапазон		2,3 мкм
Оптическое разрешение (90 %)		100 : 1 (3MH) 300 : 1 (3MH1 – 3MH3)
Пределы допускаемой основной погрешности		±(0,3 % Т_изм. + 2 °С) при температуре окружающего воздуха (23±5) °C
Сходимость измерений		±(0,1 % Т_изм+ 1 °C)
Температурное разрешение		0,1 K
Время отклика (90 %)		1 мс
Коэффициент излучения		0,100…1,100; настраивается через программируемые кнопки или через ПО
Обработка сигнала (настраивается через кнопки электронного блока или ПО)		удержание, макс./мин./средн., расширенные функции удержания с помощью порогового значения и гистерезиса
Выходные сигналы, интерфейс
Аналоговый выход		0/4–20 мА, 0-5/10 В, термопара J, K, аварийная сигнализация
Выход сигнализации		0…24 В / 50 мА (открытый коллектор)
Выход реле (опция)		2 x 60 В пост. тока / 42 В перем. тока; 0,4 А, оптоизолированный
Интерфейс связи (опция)		USB, RS232, RS485, CAN, Profibus DP, Ethernet
Эксплуатационные характеристики
Электропитание		8…36 В пост. тока, макс. потребление 100 мА
Длина кабеля		3 м (типовой)
Степень пылевлагозащиты		IP65 (NEMA-4)
Материал корпуса		нерж. сталь (головка датчика)
Рабочая температура окружающего воздуха		от -40 °C до 85 °C (головка датчика) от -20 °C до 85 °C (электронный блок)
Температура хранения		от -40 °C до 125 °C (головка датчика) от -20 °C до 85 °C (электронный блок)
Относительная влажность воздуха		не более 95 % без конденсата
Вибростойкость		МЭК 68-2-6: 3G, 11-200 Гц по любой из осей
Ударостойкость		МЭК 68-2-27: 50G, 11 мс по любой из осей
Габаритные размеры		Ø 32 мм × 112 мм (головка датчика) 120 мм × 70 мм × 30 мм (электронный блок)
Масса		150 г (головка датчика), 420 г (электронный блок)
