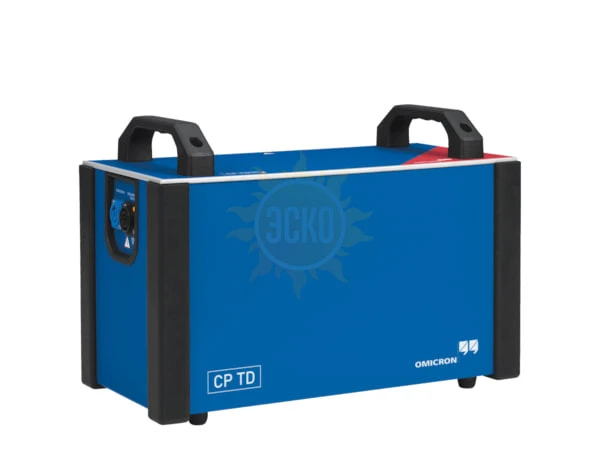

CP TD12/15 Модуль для измерения емкости и коэффициента мощности / тангенса угла диэлектрических потерь (тангенс дельта).

Модуль CP TD12/15 — это принадлежность для установок TESTRANO 600, CPC 100, которая используется при измерении емкости и коэффициента мощности / тангенса угла диэлектрических потерь.

Модуль CP TD12/15 оснащен источником высокого напряжения, эталонным конденсатором и измерительными датчиками. Генерируя выходное напряжение до 12 кВ или 15 кВ и ток до 300 мА, модуль выполняет измерения с лабораторной точностью даже в средах с высоким уровнем помех.

Определяемые параметры

С помощью модуля CP TD12/15 и установок TESTRANO 600 или CPC 100 можно определить следующие электрические и диэлектрические параметры:

•
• Коэффициент мощности (cos φ) / тангенс угла диэлектрических потерь (tan δ)
• Емкость
• Ток намагничивания
• Активная мощность / мощность (P, Q, S)
• Индуктивность
• Полное сопротивление
• Ток
• Фазовый угол
• Коэффициент эффективности

Основные особенности

• Компактный и прочный испытательный комплект
• Повышенная чувствительность благодаря расширенному диапазону частот (15–400 Гц)
• Выполнение испытаний на различной частоте для более точной оценки состояния
• Эффективное подавление помех на частоте питающего напряжения
• Источник высокого напряжения для измерения частичных разрядов до 15 кВ
• Ручная тележка в комплекте для удобной транспортировки

Область применения

• Силовые трансформаторы
• Вращающиеся машины
• Трансформаторы тока (ТТ)
• Трансформаторы напряжения (ТН)
• Кабели высокого напряжения
• Комплектные распределительные устройства с элегазовой изоляцией (КРУЭ)
