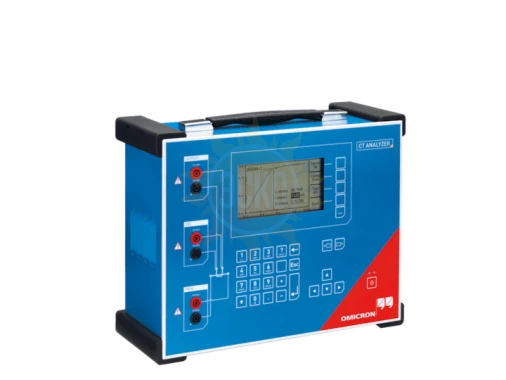

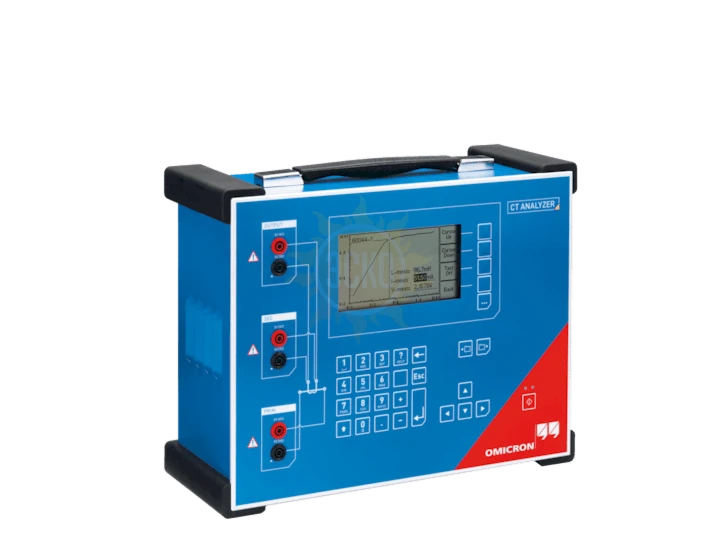

CT Analyzer Система для испытания, калибровки и оценки состояния трансформаторов тока

Исчерпывающий анализ состояния трансформатора тока (ТТ) одним нажатием кнопки Принцип работы анализатора CT Analyzer

• • Подача маломощных измерительных сигналов на низкую сторону ТТ
  • Определение параметров эквивалентной схемы ТТ
  • Определение всех важных параметров работы ТТ
  • Отображение всех важных параметров работы ТТ и его точности при разных токах и нагрузках
  • Оценка ТТ в соответствии с выбранным стандартом
  • Определение неизвестных данных паспортной таблички ТТ
  • Размагничивание ТТ после испытания.

Перечень измерений

• Погрешность коэффициента и угловая погрешность
• Сопротивление обмотки
• Характеристики намагничивания (точки перегиба)
• Полная погрешность (ALF, ALFi, FS, FSi, Vb)
• Сопротивление нагрузки
• Классы и параметры переходных ТТ (типов TPS, TPX, TPY и TPZ)
• Коэффициент расчета параметров переходных процессов (Ktd)
• Если отсутствуют/неизвестны: тип ТТ, класс, коэффициент трансформации, точка перегиба, коэффициент точности, номинальная нагрузка, рабочая нагрузка, сопротивление первичной и вторичной обмоток
• Остаточная индукция и намагниченность
• Мгновенная оценка: пройдено испытание или нет

Дополнительные функции:

• Моделирование различных нагрузок и токов
• Анализ эффекта насыщения ТТ
• Измерение КТ ТН
• Мультиметр

Основные особенности

• Высокая точность измерений: 0,02 % / 1 мин при калибровке на месте эксплуатации
• Компактный размер и небольшой вес (< 8 кг), легкость транспортировки для испытаний на месте установки
• Автоматическая оценка в соответствии с IEC, IEEE и специализированными или местными/государственными стандартами
• Быстрая пусконаладка (продолжительность автоматического испытания < 1 мин)
• Безопасность рабочего места: испытания проводятся при максимальном напряжении 120 В
• Простая интеграция в программу испытаний благодаря поддержке дистанционного управления
