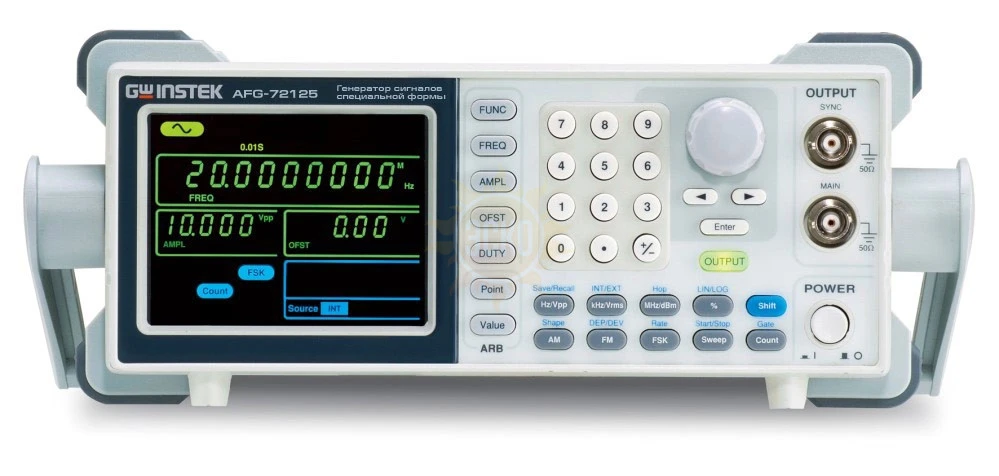

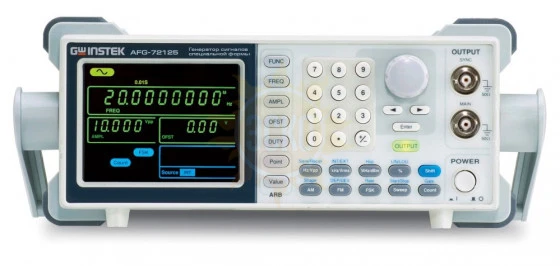

AFG-72012 - генератор сигналов специальной формы

распечатать описание в PDF

Артикул: 16946

AFG-72012 - генератор сигналов специальной формы

Количество каналов

Частотный диапазон ОТ

0,1 Гц

Частотный диапазон ДО

12 МГц

Напряжение питания

100…240 В; частота 50…60 Гц

31 950 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр 53065-13
до 26.02.2028

Межповерочный интервал 1 год

ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности генератора сигналов специальной формы AFG-72012

Диапазон частот (синус, прямоуг.): до 12 МГц
Использование прямого цифрового синтеза (DDS)
Формы сигнала: синусоидальный, прямоугольный/ импульс, треугольник/ пила, постоянное смещение
Разрешение по частоте: 0,1 Гц
Разрядность ЦАП 10 бит (для произвольной формы)
Частота дискретизации: 20 МГц
Формирование сигналов произвольной формы (СПФ/ARB)
Память формы сигнала: 4000 точек (10 ячеек)
Трехцветный ЖК-дисплей (графический) с подсветкой
Выход ТТЛ, вход внешней модуляции
ПО для формирования сигналов произв. формы
Интерфейс USB

Технические характеристики генератора сигналов специальной формы AFG-72012

Параметр	Значение
Выходные параметры
Частотный диапазон (синус, меандр)	0,1 Гц – 12 МГц
Разрешение	0,1 Гц
Погрешность установки частоты	±20х10^-6
Выходной уровень	1 мВ…10 В пик-пик на нагрузке 50 Ом, разрешение 1 мВ
Синусоида
Погрешность установки уровня на 1 кГц	±(1%+1 мВ пик-пик)
Неравномерность АЧХ относительно 1 кГц	0,1 дБ при f <100 кГц
	0,3 дБ при f =100 кГц … 5 МГц
	0,4 дБ при f = 5 МГц … 25 МГц
Коэффициент гармоник (амплитуда>1 Впик-пик)	≤ -55 дБн от DC до 1 МГц
	<-45 дБн от 1 МГц до 5 МГц
	< -30 дБ от 5 МГц до 25 МГц
Постоянное смещение
Диапазон смещения	±5 Впик на нагрузке 50 Ом (AC+DC)
Диапазон смещения	±10 Впик без нагрузки (AC+DC)
Погрешность установки	±(1%+5 мВ + 0,5 %от амплитуды)
Меандр
Частотный диапазон	0,1 Гц – 12 МГц
Время нарастания/спада	< 25 нс при нагрузке 50 Ом
Выброс	<5%
Перестраиваемая скважность	1,0% - 99% (до 100 кГц)
	20%– 80% (до 5 МГц)
	40%– 60% (до 10 МГц)
	50% (до 25 МГц)
Асимметрия	1 % от периода + 1 нс
Пила
Диапазон частот	0,1 Гц – 1 МГц
Нелинейность	<0,1%
Перестраиваемая скважность	0,0 – 100,0% (разрешение 0,1 %)
Произвольная форма
Частота дискретизации	20 МГц
Частота повторения	10 МГц
Длина памяти	4 тысячи точек
Разрешение ЦАП	10 бит
Общие данные
Дисплей	ЖК-дисплей с подсветкой; диагональ 9 см (макс. 9 разрядов)
Память	10 ячеек (профили настроек)
Напряжение питания	100…240 В; частота 50…60 Гц
Габаритные размеры	266 х 107 х 293 мм
Масса	2,5 кг

Комплектация GW Instek AFG-72012

Комплект поставки AFG-72012

№	Наименование	Количество
1.	Генератор сигналов специальной формы AFG-72012	1
2.	Сетевой шнур	1
3.	РЭ	1
4.	Соединительный кабель BNC – Alligator (GTL-101)	1
