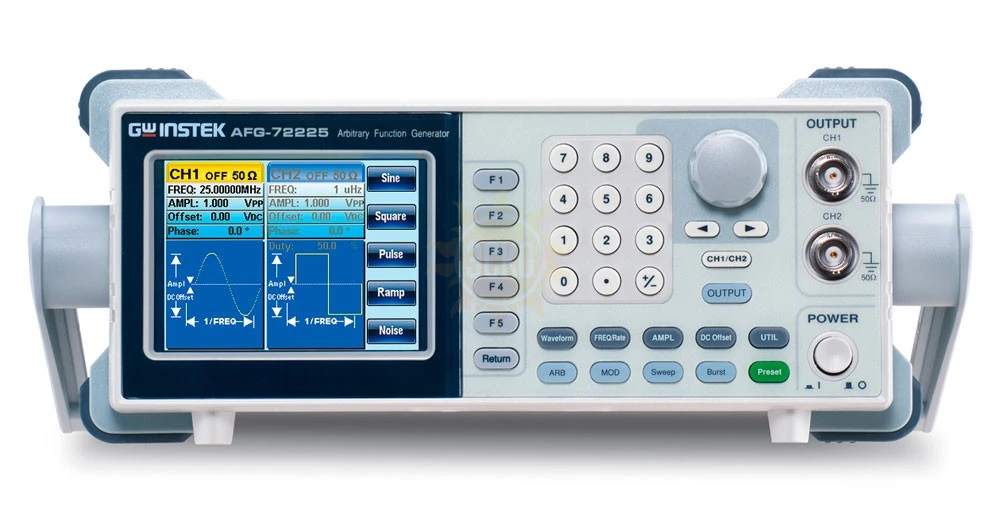

Генератор сигналов GW Instek AFG-72225

Артикул: 0032200
Количество каналов
2
Частотный диапазон ОТ
1 мкГц
Частотный диапазон ДО
25 МГц
Виды модуляции
ЧМн, АМ, ЧМ, ФМ
ГКЧ
да
Интерфейс
USB
35 964
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор GW Instek в России

Особенности генератора сигналов специальной формы AFG-72225

  • Число каналов: 2
  • Диапазон частот (синус и меандр): 1 мкГц…25 МГц
  • Прямой цифровой синтез, разрешение по частоте 1 мкГц,
  • Погрешность установки частоты : 2*10-5
  • Разрядность ЦАП 10 бит; частота дискретизации 120 МГц
  • Память для формирования сигнала 4000 точек (10 групп)
  • Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум
  • Режимы модуляции АМ, ФМ, ЧМ, ФМ, ЧМн, ГКЧ (внутр/внеш. источник), а также формирование пакетов радиоимпульсов (Burst)
  • Режим формирования сигнала произвольной формы (ARB)
  • Возможность редактирования СПФ без подключения к ПК
  • Режим SUM: сложение 2-х выходных сигналов
  • Встроенный частотомер до 150 МГц
  • Синхро -вход и –выход
  • Большой цветной графический ЖК-дисплей (TFT)
  • Интерфейс USB (сохранения/загрузки данных с USB-flash)
  • Программное обеспечение для формирования сигналов произвольной формы (ARB)

Технические характеристики генератора сигналов специальной формы AFG-72225

Параметр Значение
Выходные параметры
Частотный диапазон(синус, меандр) 1 мкГц…25 МГц
Разрешение 1 мкГц
Погрешность установки частоты ±2х10-5
Выходной уровень 1 мВ…10 В пик-пик (на 50 Ом)
2 мВ…20 В пик-пик (без нагрузки)
1 мВ…5 В пик-пик (на 50 Ом в диапазоне 20 МГц – 25 МГц)
2 мВ…10 В пик-пик (без нагрузки в диапазоне 20 МГц – 25 МГц)
Синусоида
Коэффициент гармоник (амплитуда>0,1 Впик-пик) -55 дБн 0…200 кГц
-50 дБн 200 кГц …1 МГ
-35 дБн 1 МГц …5 МГц
-30 дБн 5 МГц …25 МГц
Постоянное смещение
Диапазон смещения ± 5 Впик на нагрузке 50 Ом (AC+DC)
± 10 Впик без нагрузки (AC+DC)
± 2,5 Впик на нагрузке 50 Ом (AC+DC в диапазоне 20 МГц – 25 МГц)
± 5 Впик без нагрузки (AC+DC в диапазоне 20 МГц – 25 МГц)
Меандр
Скважность перестраиваемая: 1%... 99% (до 100 кГц), 10%…90% (до 1 МГц)
фиксированная: 50% (до 25 МГц)
Время нарастания/спада ≤ 25 нс
Выброс <5%
Пила, треугольник
Диапазон частот 1 мкГц…1 МГц
Нелинейность <0,1%
Перестраиваемая скважность 0,0 – 100,0% (разрешение 0,1 %)
Произвольная форма
Частота дискретизации 120 МГц
Частота повторения 60 МГц
Длина памяти 4 тысячи точек
Разрешение ЦАП 10 бит
Память 10 ячеек
АМ, ЧМ
Формы несущей Синус, меандр, треугольник, пила.
(импульс и произвольная форма - только АМ)
Источник модуляции Внешний/ внутренний
Модулирующее колебание Синус, меандр, треугольник, пила
Глубина АМ 1…120 %
Частота девиации DC…25 МГц (пик.)
ФМ
Формы несущей Синус, меандр, треугольник, пила
Диапазон частот 2 мГц…20 кГц
Источник модуляции Внешний/внутренний
Мод. колебание Синус, меандр, треугольник, пила
Девиация 0°...360°
Режим сложения
Формы несущей Синус, меандр, треугольник, пила, импульс, шум
Моделирующее колебание Синус, меандр, треугольник, пила
Частота модуляции 2 мГц…20 кГц (внутр.), 0…20 кГц (внеш.)
Глубина сложения 0%...100,0%
Источник Внутренний/ внутренний
ЧМН
Формы несущей Синус, меандр, треугольник, пила, импульс
Модулир. колебание 50 % скважности меандра
Внутренний источник 2 мГц…100 кГц
Диапазон частот 1 мкГц…25 МГц
Частотомер
Диапазон частот 5 Гц…150 МГц
Разрешение 100 нГц (для 1 Гц); 0,1 Гц (для 100 МГц)
Вх. сопротивление 1 кОм (1 пФ)
Чувствительность 35 мВскз…30 Вскз
Общие данные
Дисплей Диагональ 9 см (320 х 240 точек) цветной TFT LCD
Потребляемая мощность 25 Вт макс
Интерфейсы USB
Напряжение питания 100…240 В; частота 50…60 Гц
Габаритные размеры 107 × 266 × 293 мм
Масса 2,5 кг

Комплектация GW Instek AFG-72225

Наименование Количество
1. Генератор сигналов специальной формы AFG-72225 1
2. Сетевой шнур 1
3. РЭ 1
4. Соединительный кабель BNC – Alligator (GTL-101) 1
