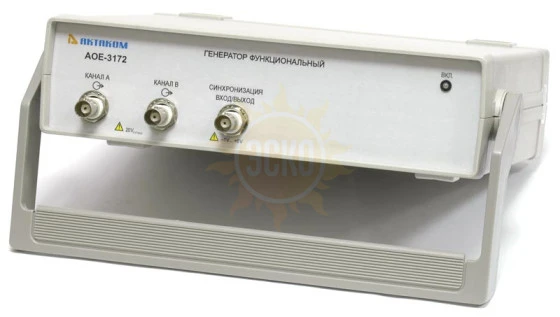

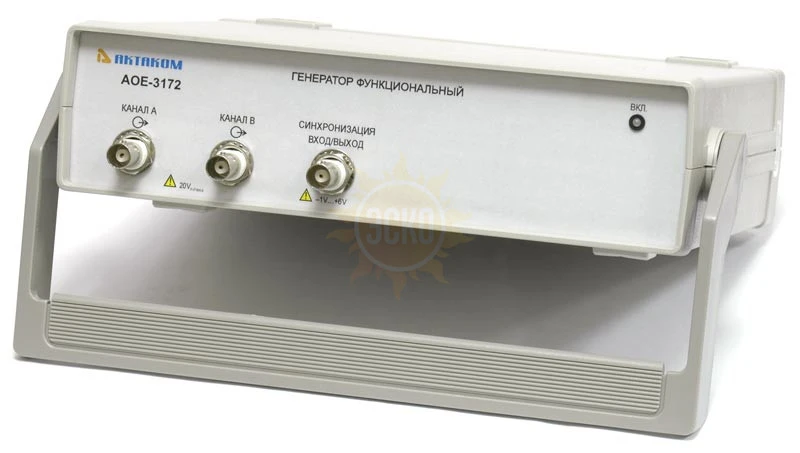

Генератор сигналов Aktakom АОЕ-3172

распечатать описание в PDF

Артикул: 44317200

АОЕ-3172 Генератор функциональный USB, LAN

Количество каналов

Интерфейс

USB

Форма сигнала

произвольная или стандартная

Напряжение питания

220 В, 50 Гц, не более 20 Вт

Особенности

интерфейс с ПК

53 646 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Назначение генератора АОЕ3172

Двухканальный виртуальный цифровой генератор АОЕ 3172 сигналов произвольной формы представляет собой 12-разрядный цифровой прибор в стандартном конструктиве, и выдает сигнал произвольной формы или сигнал одной из стандартных форм (синусоидальная, прямоугольная, треугольная и некоторые другие) по двум каналам одновременно. Задание формы и параметров сигналов производится пользователем с помощью компьютера независимо для каждого из каналов. генератор AOE-3172 имеет общий для обоих каналов вход внешней синхронизации для запуска генерации по внешнему событию. Генератор AOE3172 сигналов также вырабатывает выходной сигнал для синхронизации запуска других приборов.

Генератор функциональный AOE 3172 зарегистрирован в Государственном реестре средств измерений.

Особенности генератора АОЕ-3172

высокая точность измерений
интерфейс с ПК
легкий вес
компактные размеры

Характеристики Aktakom АОЕ-3172

Параметры	Значение
Количество выходных каналов	2
Форма выходных сигналов	произвольная или стандартная
Выбор формы для обоих каналов	независимый
ЦАП	14 бит
Максимальное число точек на канал	128 К
Интерфейс с ПК	USB 1.1, 10/100Base-T - коммутатор
Основная относительная погрешность частоты	менее 0.05%
Максимальный уровень выходного сигнала от пика до пика: до1 МГц/до 10 МГц	±10 В на нагрузке 50 Ом/±1 В на нагрузке 50 Ом
Шаг установки выходного напряжения	10 мВ
Длительность фронта прямоугольного сигнала	не более 70 нс
Частота среза отключаемого НЧ фильтра	15 МГц ± 20%
Сетевое устройство	нет
Программное обеспечение	AKTAKOM ARBITRARY GENERATOR
Комплект разработчика (SDK)	NI LabWindows/CVI, Borland С++, Builder, Microsoft Visual C++, NI LabVIEW
Синхронизация
Выбор режимов синхронизации	Перезапуск: однократный или непрерывный Источник: внешний или ручной (внутренний) Полярность: по восходящему или по спадающему фронту
Входной сигнал внешней синхронизации	Форма: прямоугольный импульс Амплитуда: ТТЛ-уровень Длительность: не менее 25 нс
Выходной сигнал синхронизации	Форма: прямоугольный импульс Амплитуда: ТТЛ-уровень на нагрузке 1 кОм Длительность: не менее 25 нс
Мощностные и конструктивные параметры
Питание	220 В, 50 Гц, не более 20 Вт
Габаритные размеры	260x210x70 мм
Масса	не более 1,04 кг
Относительная влажность	не более 90% при температуре 25°С
Атмосферное давление	от 495 до 795 мм рт. ст.

Комплектация Aktakom АОЕ-3172

Комплект поставки АОЕ-3172

№	Наименование	Количество
1	Генератор функциональный USB, LAN АОЕ-3172	1
2	Программное обеспечение ANC Aktakom Net Configurator Программа конфигурирования сетевых настроек	1
